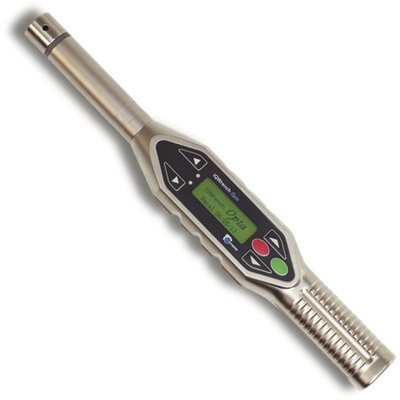

Crane IQWrench2 Opta

Kapazität 10 / 25 / 75 / 120 / 180 / 340 / 600 / 750 / 1500 Nm

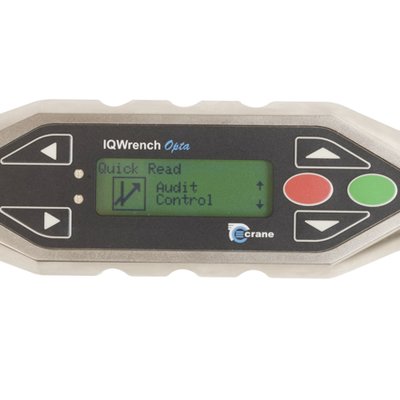

Elektronischer Drehmoment-Drehwinkelschlüssel mit grafischem LC-Display

Der IQWrench2 Opta führt alle Eigenschaften eines elektronischen „high-end“ Drehmomentschlüssels mit denen eines Qualitätsdatenerfassungssystems in einer ergonomischen, vielseitigen und leistungsfähigen Einheit zusammen.



Verbesserungen an der hoch entwickelten Software gewährleisten, dass der IQ-Wrench2 Opta die Weltklasse-Leistung und Zuverlässigkeit bietet, für die Crane-Produkte bekannt sind. Diese Software kann jederzeit aktualisiert werden, was die Flexibilität erhöht. Der IQWrench2 Opta kann so konfiguriert werden, dass er die Bedürfnisse des Kunden erfüllt - vom Basis-Werkzeug bis hin zu einem erweiterten Datenerfassungssystem mit Datenübertragung und Barcodefunktion.



Die bewährt robuste Konstruktion dieses leistungsstarken Drehmomentwerkzeugs stellt sicher, dass es den Anforderungen der heutigen anspruchsvollen Produktionsumgebungen gerecht wird.



Kraftangriffspunkt-unempfindlich

Crane Electronics' digitale Drehmomentschlüssel verwenden Biegestabtechnologie mit Meßsensor-Elementen in einer Konfiguration, die dem Schlüssel vom Kraftangriffspunkt vollständig unabhängige Messungen ermöglicht. Dies bedeutet, dass der Bediener einer korrekten Messung sicher sein kann, wie auch immer der Schlüsselgriff gehalten und die Anzugskraft aufgebracht wird. Dies ist besonders nützlich in Situationen mit begrenzter Zugänglichkeit.



Mehrfach-Ergebnissignalisierung

IQWrench2 Opta bietet verschiedene Signalisierungswege: hörbare, fühlbare und sichtbare. So wird dem Bediener eine klare Aussage über den Schraubstatus vermittelt und ob die definierten Drehmoment/Winkel Spezifikationen erreicht wurden.

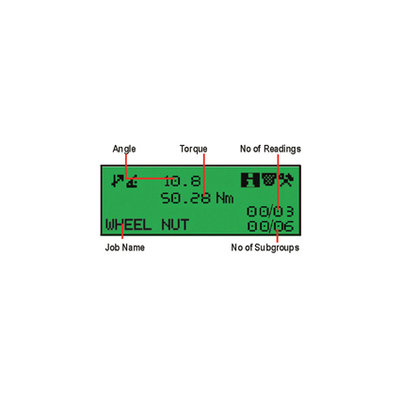

  • Echtzeit-Balkengrafik im Display für Drehmoment oder Drehwinkel
  • Vibrierender Handgriff gibt haptische Erkennung des Verschraubungsstatus
  • 3-farbige LEDs an Vorder- und Rückseite des Schlüssels für HI / OK / LO Statusanzeige

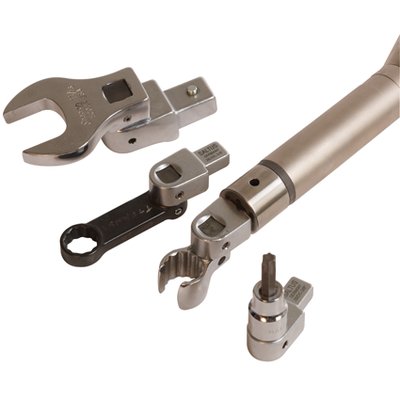

Werkzeugerkennung für Crane-Einsteckadapter

DIN-konforme Einsteckwerkzeuge lassen sich gleichermaßen schnell und bequem wie auch stabil und präzise auswechseln. In der Version Advanced besitzt der IQWrench2 eine Längenkompensationsfunktion für optionale Auto-ID Crane-Werkzeugköpfe, um hochgenaue Messergebnisse sicherzustellen. Zudem kann dann z.B. ein Job gesperrt werden bis der korrekte Werkzeugadapter aufgesteckt wurde. Erforderliche Bedienereingaben lassen sich minimieren. Bis zu 999 verschiedene IDs können erfasst werden.



Datenübertragung

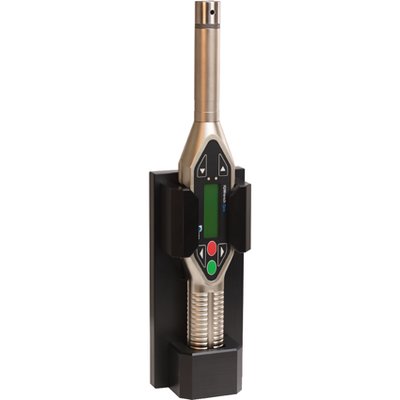

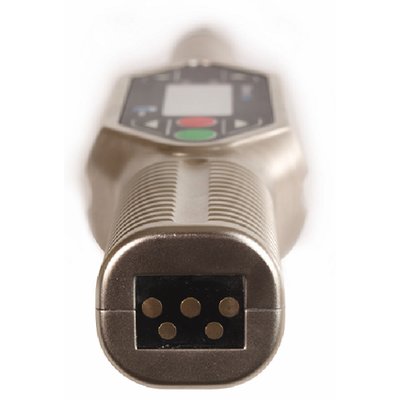

Grundlage für die 2-Wege-Kommunikation zwischen dem Schlüssel und einem Netzwerk ist die neue Ladestation, die es in zwei Versionen gibt:

  • Charging Cradle = nur Nachladen der Akkus (Standard bei Basic)
  • Programming Cradle = Nachladen der Akkus + Parametrierung/Datenaustausch per PC (mittels Opta Comms oder OMS).
    – Daten vom Schlüssel zum PC übertragen
    – Einbindung ins Opta-Management-System (OMS) zur Erfassung von Produktionsdaten verschiedener Jobs
    – Übertragung der Jobs vom PC zum Schlüssel



Ausbaustufen

  • Basic – Standardmodell. Optional mit Winkelfunktion.
  • Advanced – Erweiterte Funktionalität. Optional mit Winkelfunktion und/oder Barcode-Reader.



Alternative Produkte

  • WrenchStar Multi – Produktionsschlüssel mit Datenübertragung per Funk.
IQ Wrench2 Opta – Rechteck-Aufnahme ( S9 / S14 )
Modell Kapazität* N·m Aufnahme Aufsatz Länge mm Gewicht kg
IQWrench2 Opta - 10 Nm - DIN Head 10 9·12 1/4 313 0.89
IQWrench2 Opta - 25 Nm - DIN Head 25 9·12 1/4 368 0.96
IQWrench2 Opta - 75 Nm - DIN Head 75 9·12 3/8 382 1.03
IQWrench2 Opta - 120 Nm - DIN Head *) 120 14·18 3/8 n. a. n. a.
IQWrench2 Opta - 180 Nm - DIN Head 180 14·18 3/8 600 1.55
IQWrench2 Opta - 340 Nm - DIN Head 340 14·18 1/2 775 2.01
IQWrench2 Opta - 600 Nm - DIN Head 600 14·18 1/2 1100 3.50

*) nur mit Ausstattungsstufe Advanced.

IQ Wrench2 Opta – Fixer Vierkant
Modell Kapazität* N·m Kopf Länge mm Gewicht kg
IQWrench2 Opta - 10 Nm - Fixed Head 10 1/4 313 0.89
IQWrench2 Opta - 750 Nm - Fixed Head 750 3/4 1165 5.60
IQWrench2 Opta - 1500 Nm - Fixed Head 1500 1 1908 10.9

* Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/4 bis 3/4 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, sollte ein größeres Modell gewählt werden.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
