Crane IQWrench3

Kapazität 10 / 25 / 75 / 120 / 180 / 340 / 600 / 750 / 1500 Nm

Hochentwickelter digitaler Drehmomentschlüssel mit integrierter Datenerfassung

Der NEUE IQWrench3 ist der neueste in einer langen Reihe von innovativen Drehmomentschlüsseln von Crane Electronics. Der IQWrench3 kombiniert die präzisen Drehmoment- und Winkelmessfähigkeiten eines modernen Drehmomentschlüssels mit der Speicherung und Zuverlässigkeit eines robusten Datensammlers und bietet somit eine leistungsstarke integrierte Lösung.

Der IQWrench3 ist in zwei verschiedenen Versionen erhältlich: als 'Advanced' Modell für die Qualitätsprüfung und als verstärkte 'Production' Version für die Fertigungsumgebung. Der neue Drehmomentschlüssel bietet alle erwarteten Funktionen, die seinen Vorgänger, den IQWrench2, so erfolgreich gemacht haben, sowie eine Vielzahl neuer Funktionen.

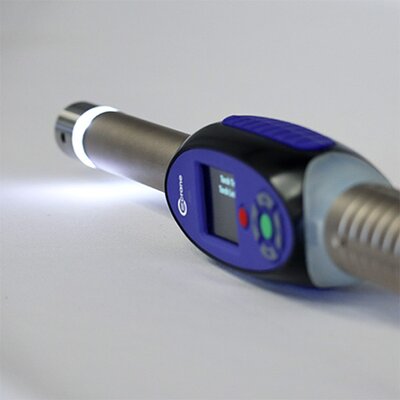

Ein neuer OLED-Farbbildschirm sorgt für eine klare und leicht lesbare Darstellung der Ergebnisse und Messwerte mit einem übersichtlichen Menüsystem für eine einfache Navigation. Mit der neuen LED-Taschenlampe und dem verbesserten 360°-Lichtring lässt sich das angestrebte Drehmoment mühelos erreichen und der Schraubvorgang steuern.

Der neue, leichtere IQWrench3 verfügt außerdem über eine erheblich größere Speicherkapazität und ein verbessertes Batteriesystem für eine nochmals verbesserte Leistung, Effizienz und Zuverlässigkeit.

Leistungsmerkmale

Erhältlich in Bereichen von 25 Nm bis zu 1500 Nm.
Erweiterte Software und Drehmomentmessmodi: Track, Peak, Angle, Audit, MoveOn, MoveOn Adv., Yield, Re-Tighten.
Eingebaute LED für bessere Sichtbarkeit in dunklen, beengten Räumen.
40×30mm OLED-Farbdisplay.
32GB interner Speicher für über 3000 Jobs und 20.000 Messwerte im Speichermodus mit Zeit- und Datum-Stempel.
FOD-konform (Foreign Object Damage) für den Einsatz in der Luft- und Raumfahrt- sowie in der Automobilindustrie.
Lastpunkt-unempfindlich – keine "falsche" Handposition; das Drehmoment kann aus jeder Position des Schlüssels aufgebracht werden.
Status-Anzeige: Akustischer Signalton, Vibrationsalarm, 3-farbiger LED-Lichtring.
Vom Benutzer austauschbarer Lithium-Ionen-Akku.
Nullpunktstabilität: <±0,02% FSD/°C
Statische Genauigkeit: ±0,25% FSD
Betriebsumgebung: Temperatur +5 °C bis +40 °C; Luftfeuchtigkeit 10-75% nicht kondensierend.
Schutzart: IP50

Optionen

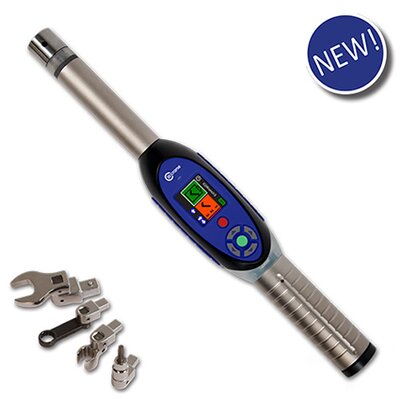

Austauschbare Adapterköpfe und 'Auto-ID' für automatischen Längenausgleich und Mehrfachnutzung
1D- & 2D-Barcode-Leser
Funk-Kommunikation: RF, Bluetooth, WLAN 2.4 / 5 GHz

IQWrench3 – Rechteckaufnahme (S9/S14)

Model	Drehmoment [N·m]	Wkz.Aufn [mm]	Aufsatz [Zoll]	Länge [mm]	Gewicht [kg]
10 Nm IQW3 DIN *)	2 - 10	9x12	1/4	n.a.	n.a.
25 Nm IQW3 DIN	5 - 25	9x12	1/4	n.a.	n.a.
75 Nm IQW3 DIN	15 - 75	9x12	3/8	n.a.	n.a.
120 Nm IQW3 DIN *)	24 - 120	14x18	3/8	n.a.	n.a.
180 Nm IQW3 DIN	36 - 180	14x18	3/8	n.a.	n.a.
340 Nm IQW3 DIN	68 - 340	14x18	1/2	n.a.	n.a.
600 Nm IQW3 DIN	120 - 600	14x18	1/2	n.a.	n.a.

*) nur mit Ausbaustufe 'Advanced'.

IQWrench3 – Vierkantabtrieb

Modell	Drehmoment [N·m]	Abtrieb [Zoll]	Länge [mm]	Gewicht [kg]
750 Nm IQW3	150 - 750	3/4	n.a.	n.a.
1500 Nm IQW3	300 - 1500	1	n.a.	n.a.

In der Tabelle angegeben ist der Einsatzbereich gemäß DIN EN ISO 6789 (20-100% der Kapazität). Empfehlenswert ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, kann ein größeres Modell vorteilhafter sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
