Schraubfall-Simulatoren

Schraubfallsimulatoren zur Offline-Nachbildung der Schraubfallhärte

Die Leistung eines Montagewerkzeugs ist in hohem Maße abhängig von tatsächlichen Produktionsbedingungen, unter denen es eingesetzt wird. Werkzeug-Ingenieure sind mit der Bezeichnung "Mittelwert-Verschiebung" vertraut, die verwendet wird, um das unterschiedliche Drehmoment zu beschreiben, wenn das gleiche Werkzeug auf einer weichen oder harten Verbindung angewendet wird, wie in ISO 5393 definiert. Es ist daher essenziell beim Prüfen und Einstellen von Werkzeugen abseits der Fertigungsstraße, die tatsächlichen Schraubbedingungen nachzubilden.



Crane’s “Joint Kits” erfüllen diese Anforderungen durch Verwendung eines Schraubbolzens und passend konfigurierbaren Federscheiben und Distanzringen. Mittels Freilauf des Schraubbolzens und anschließendem Drehmomentanstieg lassen sich die Produktionsbedingungen recht genau simulieren.



Beide verfügbaren Versionen beinhalten eine Auswahl von Federscheiben und Distanzringen. Durch entsprechende Konfiguration lassen sich Schraubfälle in abgestuften Härtegraden nachbilden (weich > ... > hart). Je nach gewählter Zusammenstellung ergibt sich daraus eine maximale Drehmoment-Belastbarkeit, die nicht überschritten werden darf (s. Tabelle).



Varianten

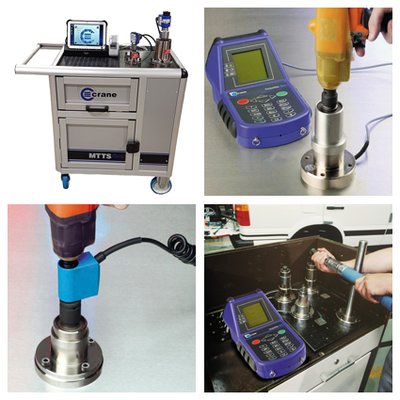

  • Female Joint Kits: Zur Verwendung auf statischen Drehmomentsensoren mit feststehender Welle. Ideal zur genauen Prüfung und Einstellung von Drehschraubern und Winkelschraubern.
  • Table Top Joint Kits: Zur Verwendung mit dynamischen Drehmomentsensoren mit rotierender Welle. Table Top Joint Kits werden stationär montiert und sind besonders geeignet zur off-line Prüfung von Impulsschraubern.
Female Joint Kits – für statische Messwertaufnehmer
Modell Art.-Nr. Größe Zoll Federscheiben Anzahl Max. Belastbarkeit weich | hart N·m Max. Belastbarkeit weich | hart lbf·in Max. Belastbarkeit weich | hart lbf·ft Durchm. mm Mutter mm Bolzen mm
JK-874-06CR-28-0 C718151 1/4 24 5.6 | 28 50 | 250 100 13 M8
JK-874-07CR-135-0 C718152 3/8 18 67 | 100 50 | 73 100 19 M12
JK-874-08CR-271-0 C718153 1/2 18 135 | 271 100 | 200 100 24 M16
JK-874-09CR-1017-0 C718154 3/4 20 460 | 1017 340 | 750 150 36 M24
JK-874-10CR-1695-0 C718156 1 10 847 | 1695 625 | 1250 150 46 M30
JK-874-22CR-5000-0 C718188 1 1/2 n. a. n. a. n. a. n. a. n. a. n. a. n. a.
Table Top Joint Kits – für dynamische Messwertaufnehmer
Modell Art.-Nr. Größe Zoll Federscheiben Anzahl Max. Belastbarkeit weich | hart N·m Max. Belastbarkeit weich | hart lbf·in Max. Belastbarkeit weich | hart lbf·ft Durchm. mm Mutter mm Bolzen mm
JK-875-06CR-28-0 C718150 1/4 24 5.6 | 28 50 | 250 100 13 M8
JK-875-07CR-135-0 C718155 3/8 18 67 | 100 50 | 73 100 19 M12
JK-875-08CR-271-0 C718158 1/2 18 135 | 271 100 | 200 100 24 M16
JK-875-09CR-1017-0 C718159 3/4 20 460 | 1017 340 | 750 150 36 M24
JK-875-10CR-1695-0 C718157 1 10 847 | 1695 625 | 1250 150 36 M30
JK-875-12CR-5000-0 C718189 1 1/2 n. a. n. a. n. a. n. a. n. a. n. a. n. a.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
