Crane WrenchStar Multi-e

Kapazität 10 / 25 / 50 / 75 / 100 Nm

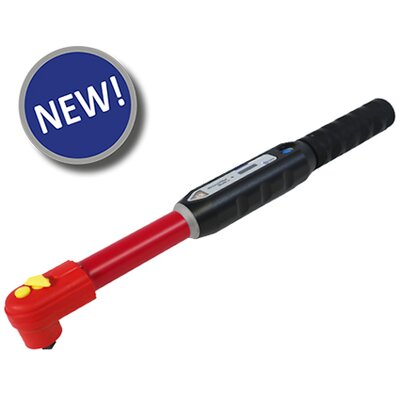

Der NEUE elektrisch sichere, isolierte digitale Drehmomentschlüssel WrenchStar Multi-e wurde von Crane Electronics entwickelt für Montagearbeiten insbesondere an Elektrofahrzeugen und -batterien und um die ständig wachsende weltweite Nachfrage nach isolierten Werkzeugen zu erfüllen.



Dieser Drehmomentschlüssel entspricht der Norm IEC 60900:2018* für isolierte Handwerkzeuge, die für Arbeiten mit oder in der Nähe von stromführenden Teilen verwendet werden. Der WrenchStar Multi-e ist ebenfalls mit isolierten Komponenten ausgestattet, die dem Anwender zusätzlichen Schutz bei Hochspannungsanwendungen und somit Sicherheit vor Produktausfällen aufgrund von elektrischen Schäden bieten.

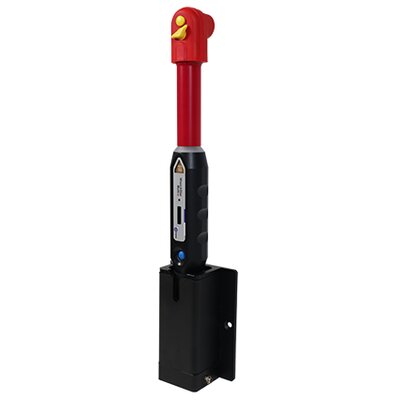

Der WrenchStar Multi-e verfügt außerdem über ein induktives Batterieladesystem, wodurch das Aufladen des Drehmomentschlüssels vereinfacht wird, indem der Schlüssel einfach in die neue Ladestation abgelegt wird. Das induktive System macht externe Ladekontakte überflüssig und entspricht den WPC/Qi-Standards, was für zusätzliche Sicherheit sorgt.

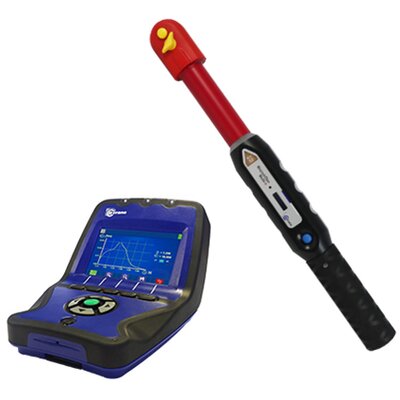

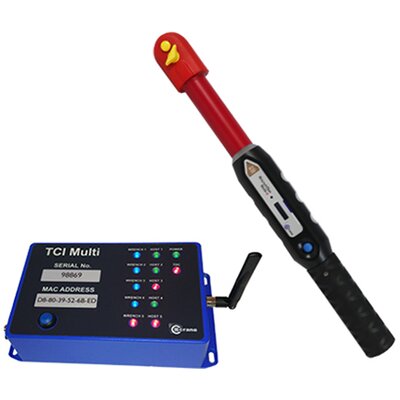

Der WSM-e Drehmomentschlüssel arbeitet in Kombination mit unseren TCI Steuerungen im nahtlosen Produktionseinsatz oder mit unserem TorqueStar Pro Datencollector für verlässliche Qualitätsprüfungen und Verifizierungsanwendungen.



Haupt-Leistungsmerkmale



  • Alle Vorteile des bewährten WrenchStar Multi in einer elektrisch sicheren Version.
  • Isoliertes Schlüssel-Design mit nicht-leitender Isolierung für Griff, Schaft und Schlüsselkopf.
  • Isolierte Komponenten unter der schützenden Isolierung, wodurch der Schlüssel gegen elektrische Leitfähigkeit resistent ist.
  • Induktives Batterieladesystem konform WPC/Qi zum sichern und einfachen Aufladen des Schlüsselakkus.
  • Entspricht der internationalen Norm IEC 60900* für den Einsatz in stromführenden Umgebungen.



Technische Spezifikation



  • Genauigkeit: ± 0,25% FSD
  • Messpeicher: 200 Readings im Offline-Modus
  • Abtastung: alle 60 Mikrosekunden
  • Physische Messung: Bi-direktional Drehmoment und Winkel
  • Algorithmen: Peak, MoveOn und Yield
  • Winkelmessung: Abtastung alle 1000 Mikroskeunden
  • Frequenzfilter: 75 Hz bis 4608 Hz
  • Batterie: wiederaufladbar 3.7V Li-Ion, 2600 mAh
  • Display: OLED 21x128 Pixel, weiß
  • Kommunikation: 2.4 GHz RF
  • Schutzart: IP40



Lieferumfang



  • Drehmomentschlüssel WSM-e
  • Akku & Ladestation
  • Isolierter Ratschenaufsatz 3/8



Optionale Komponenten



  • C718685 = Induktive Ladestation
  • C718XXE = Isolierter Ratschenkopf 3/8 (9x12)
WrenchStar Multi-e
Modell Art.-Nr. Drehmoment [N·m] R4kt [Zoll] Länge [mm] Gewicht [kg]
WS1JE-0010-C1DARX C718680 2 - 10 3/8 n.a. n.a.
WS1JE-0025-C1DARX C718681 5 - 25 3/8 n.a. n.a.
WS1JE-0050-C1DARX C718682 10 - 50 3/8 n.a. n.a.
WS1JE-0075-C1DARX C718683 15 - 75 3/8 n.a. n.a.
WS1JE-0100-C1DARX C718684 20 - 100 3/8 n.a. n.a.

In der Tabelle angegeben ist der Einsatzbereich gemäß DIN EN ISO 6789 (20-100% der Kapazität). Empfehlenswert ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, kann ein größeres Modell vorteilhafter sein.



Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
