SR Mechanical Loader

Kapazität 340 / 800 / 1350 / 2700 Nm

Hochpräzises Lastgerät zum Prüfen und Kalibrieren von Drehmomentschlüsseln



Sturtevant Richmont's Mechanical Loader erhöht die Genauigkeit von Drehmomentprüfergebnissen und verringert zugleich die Ermüdung des Bedieners durch signifikante Reduzierung des Kraftaufwandes beim Prüfen. Das hochpräzise Antriebssystem des Mechanical Loader garantiert eine echte 90°-Belastung auf den Drehmomentschlüssel. Dies unterbindet Benutzer-verursachte Messunsicherheit durch eventuelle Kraftwinkelabweichungen.

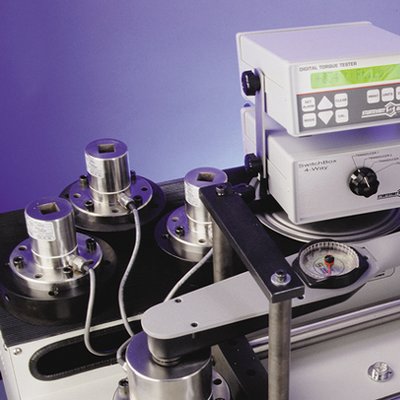

Spezielle TT-QC Drehmomentaufnehmer sind mit Adapterplatten vorkonfiguriert zum Einsatz auf den Modellen ML-1000 und ML-2000. Dadurch lassen sich Messwertaufnehmer binnen Sekunden auswechseln. Dies erhöht nicht nur die Genauigkeit, sondern ebenso Produktivität und Sicherheit. Auf dem ML-250 ermöglicht die optionale Vierfach-Wechselplatte (Quad Plate) das Vormontieren von bis zu 4 Drehmomentsensoren. Bei Zusammenschaltung über die Vierfach-Switchbox kann dann der elektrische und mechanische Wechsel des Messwertnehmers in Sekundenschnelle erfolgen.

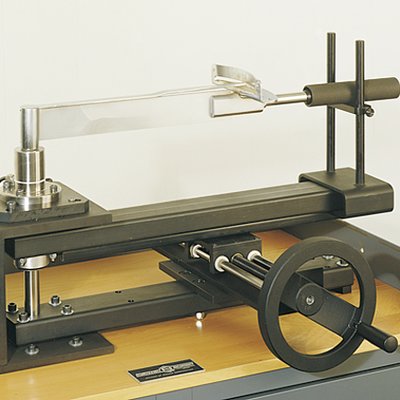

Das Design jedes Mechanical Loader macht es sehr leicht, direktanzeigende Drehmomentschlüssel (Skalenuhr, Biegestab oder digitale Schlüssel) während des Prüfens auf einem spezifischen und stabilen Drehmoment zu halten. ML-250 und ML-600 benutzen einen Schwenkarm, um das Werkzeug über die Mitte des Messwertaufnehmers zu drehen, wohingegen ML-1000 und ML-2000 das Werkzeug in einer stabilen Position halten und den Messwertaufnehmer um seinen Mittelpunkt drehen.



Leistungsmerkmale



  • Drehmomentlasterzeugung im echten 90°-Winkel für maximale Genauigkeit.
  • Problemlose Bedienung und verlängerte Standzeit durch Einsatz von Kugelschrauben in höchster Qualität.
  • Geschweißte Stahlrahmen und starre Messwertaufnehmer-Montageplatten halten der Drehmomentlast sicher stand.
  • Geringer physischer Kraftaufwand bei der Bedienung durch Auswahl optimierter Getriebe.
  • Steigerung der Produktivität durch ergonomische Sicherheit.



Optionale Ergänzungen



  • R10161 = Stellwagen Standard [Std Cart] für ML-250

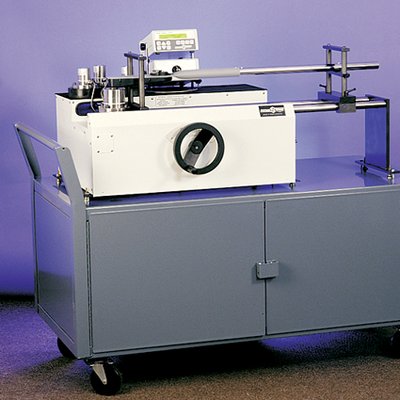

  • R10208 = Stellwagen groß [Lg Cart] für ML-1000

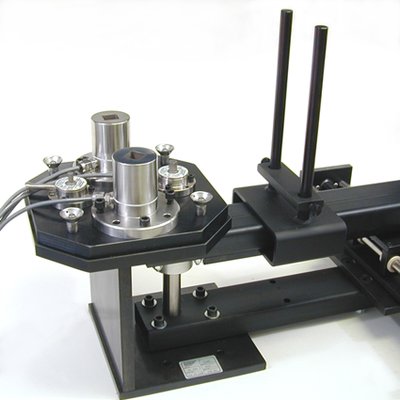

  • R10308 = 4-fach Sensor-Montageplatte [Quad Plate] für ML-250
  • R10601 = 4-fach Sensor-Umschaltbox [Switch-Box]
Mechanical Loader
Modell Art.-Nr. Drehmomentkapazität lbf·ft Drehmomentkapazität N·m Drehmomentkapazität lbf·in Breite cm Tiefe cm Höhe cm Gewicht kg
ML-250 R10160 250 339 3000 77 62 46 41
ML-600 R10431 600 813 7200 n. a. n. a. n. a. n. a.
ML-1000 R10167 1000 1355 12000 137 74 74 118
ML-2000 R10168 2000 2711 24000 229 74 86 163

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
