Sturtevant Richmont 1200 Exacta 2

Elektronischer Drehmomentschlüssel mit LCD und Funk-Übertragung

Digitale Funk-Drehmomentschlüssel der Exacta-Serie sind das Finalstück zur Verbindung aller Drehmomentanwendungen und Daten eines jeden handverschraubten Befestigungselements in Ihrer Montage. Wir haben verschiedene Exacta-Digitalschlüssel, um mit den Prozessmonitoren/Controllern der Baureihe Global zu arbeiten. Erfahren Sie mehr darüber, wie diese nahezu unverwüstlichen und dennoch anspruchsvollen Drehmomentmesswerkzeuge Ihrer Montage einen Mehrwert hinzufügen können.

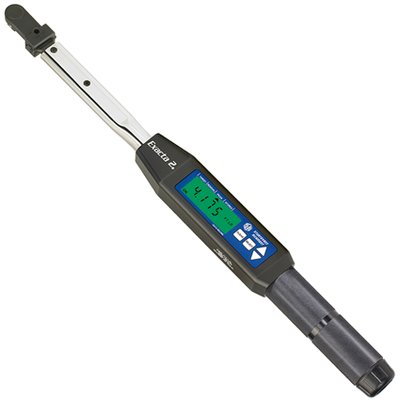

Der Serie 1200 Exacta 2 digitale Drehmomentschlüssel hat sich den Ruf erworben, der ausdauerndste, genaueste, zuverlässigste und langlebigste digitale Schlüssel auf dem Markt zu sein. Diese Reputation basiert auf weit mehr als der Genauigkeit von ± 1% des angezeigten Wertes.

Hinweis: Der Serie 1200 Exacta 2 digitale Drehmomentschlüssel ist konstruiert für den Betrieb im Funkmodus. Ohne Funkanbindung funktioniert er nicht. Wenn Sie nach einem digitalen Drehmomentschlüssel für das Auditing suchen, haben wir eine Version des Exacta 2 ohne Funkmodul. Der Serie 1200 Exacta 2 ist nur mit dem Global 400 und Global 400mp kompatibel, er kommuniziert oder koppelt nicht mit dem Global 8.

Anwendungen und Betriebsinformationen

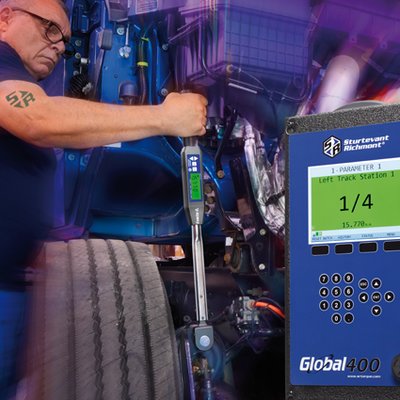

Die Baureihe 1200 der Exacta 2 Drehmomentschlüssel wurde eigens für die Verwendung mit den Prozessmonitoren Global 400 und Global 400mp entwickelt. Mit einer Genauigkeit von ± 1% I.V. und der Fähigkeit, sowohl Variablen- als auch Attributdaten zu melden, können Sie sicher sein, dass alle Verbindungen nach Ihren Spezifikationen angezogen werden.

HINWEIS: Der 1200 Exacta 2 digitale Drehmomentschlüssel ist ausgelegt für die simultane Verwendung mit bis zu drei anderen am Global 400 oder Global 400mp gekoppelten Werkzeugen. Der 1200 Exacta 2 arbeitet auch mit dem Gegenhalteschlüssel der Serie HT. Aufgrund des Simultanbetrieb-Faktors koppelt die Serie 1200 NICHT mit dem Global 8.

Leistungsmerkmale

• Anzeigegenauigkeit ± 1%, sowohl im Rechtslauf als auch im Linkslauf.
• Erfüllt oder übertrifft die Anforderungen der ASME B107.300-2010 und DIN EN ISO 6789.
• Schlüssel sind mit traditionellem Bolzen/Federstift-Schwalbenschwanz oder optional mit Schnellwechsel-Schwalbenschwanz (QC) erhältlich.
• Zugriff auf weit über 100 austauschbare Köpfe, die alle auf alle unsere Dovetail-Schlüssel passen.
• Fehlerprüfung durch Anleitung mit sichtbarer und hörbarer Bediener-Rückmeldung.
• Der Onboard-Funk-Chipsatz verfügt über einen erweiterten Speicher zur Verarbeitung kompletter P-Set-Informationen mit der Kommunikationsgeschwindigkeit eines Lidschlags.
• Falls die Funkkommunikation unterbrochen wird, können der Schlüssel und der Bediener weiterarbeiten und die Stapelzählung abschließen mit vollständiger Genauigkeit von Drehmoment und Winkel.
• Zählfähigkeit: Sobald die Funkkommunikation wiederhergestellt ist, lädt der Schlüssel alle Stapeldaten in den Global Prozessmonitor. Alles ist abgeglichen und berücksichtigt. 100% Verantwortlichkeit denken.
• Programmierbare Pull-to-Green-Fehlerprüfung durch Anleitung. Sie steuern den genauen Drehmomentwert, wenn die Anzeige und die LED grün leuchten, was bedeutet, dass Sie die Spezifikationen nach Bedarf anpassen können.
• Bis zu vier Exactas der Serie 1200 können gleichzeitig mit dem Global 400 / 400mp betrieben werden, oder in Kombination mit den voreingestellten SLTC FM 2,4 GHz Klickschlüsseln oder unserem Pneumatischen Sensor-Transceiver PST 1200 für portierte Impulswerkzeuge sowie mit den neuen Gegenhalteschlüsseln Serie HT.
• Der 1200 Exacta koppelt mit dem neuen HT Gegenhalteschlüssel für Anwendungen, bei denen zwei Werkzeuge erforderlich sind, um eine compliante Verschraubung zu schaffen. (Beispiel: Hydraulik)
• "IO/NIO"-Attributbenachrichtigung zusammen mit variablen Daten über das tatsächliche Drehmoment und die Maßeinheit im Display.
• Drahtlose 2-Wege-Kommunikation mit Global 400 und Global 400MP Controller; lädt Spezifikationen herunter, lädt Ergebnisse hoch.
• Englische und SI Maßeinheiten.
• Werkzeuge bis 150 ft.lb. Kapazität (~200 Nm) verwenden SR-austauschbare Köpfe mit 1 7/16" (~36.5 mm) Mittenabstand.
• Werkzeuge bis 250 ft.lb. Kapazität (~340 Nm) sind erhältlich mit traditionellem Schwalbenschwanz mit Stift-und-Feder-System für austauschbare Köpfe oder aber mit Quick Change System. Siehe unten die Informationen zu den austauschbaren Köpfen.
• Das 400 ft. Lb. (~540 Nm) Kapazität Werkzeug verwendet SR austauschbare Köpfe von 3 7/8" (~98.2 mm) Mittenabstand.
• Benötigt vier (4) wiederaufladbare AA-NiMH-Akkus für Tausende von Arbeitsgängen zwischen den Akkuladungen. Diese müssen separat erworben werden.
  HINWEIS: Verwenden Sie bei den Exacta 2 Schlüsseln der Serie 1200 nur wiederaufladbare NiMH-AA-Batterien. Andere Batterietypen beschädigen den Schlüssel und machen die Garantie ungültig.
• Akkus und Ladegerät nicht enthalten. Weitere Informationen finden Sie unten.

Lieferumfang

• Drehmomentschlüssel 1200 Exacta 2
• Robuster Kunststoff-Kasten
• Original-Bedienungsanleitung (engl.)
  + deutsche Übersetzung
• Rückführbares Werkskalibrierzertifikat (NIST)
  aus SR's nach ISO/IEC 17025 akkreditiertem Kalibrierlabor

Akkus

Ausschließlich 1,2 Volt NiMH-Akkus von 1400 mAh bis 2400 mAh dürfen benutzt werden. Andere Typen wie Alkaline oder Lithium Batterien liefern 1,5 Volt. Die hochentwickelte Elektronikplatine ist für solche höhere Spannung nicht ausgelegt und würde hierdurch beschädigt werden.

• R______ = Set aus 1 Ladegerät + 4 NiMH-Akkus 1400 mAh
• R816261 = 4 NiMH-Akkus AA 'Mignon' (IEC HR6) 1400 mAh

Option: Exacta2 mit Schnellwechsel-Schwalbenschwanz (QC)

Für die Anwendungen, bei denen schnelle und häufige Kopfgrößenänderungen erforderlich sind, hat SR die Schnellwechselköpfe. Der reguläre Schwalbenschwanz benutzt den Federstift, der in den Schwalbenschwanz eingebettet ist. Der Quick Change Schwalbenschwanz nutzt eine gefederte Kugelsicherung, die den Einsatz von Daumenkraft ermöglicht. Anstatt einen kleinen Schlitz-Schraubendreher oder das CART-Werkzeug zu verwenden, um den Stift zu drücken und den Kopf zu entfernen, hat SR auf Wunsch der Kunden diese Schlüssel entworfen, um einen Kopfwechsel mittels Daumendruck zu ermöglichen.

Alles erfordert Kompromisse. Während der QC-Schwalbenschwanz die Wechselkopf-Austausche sehr schnell macht, kommen Größen- und Drehmoment-Einschränkungen ins Spiel. Wir empfehlen, dass Sie Köpfe von 1 1/4 Zoll oder kleiner verwenden, und 250 lbf·ft / 339 N·m ist das höchste Drehmoment, bei dem die QC-Konfiguration verwendet werden kann. Ihre Sicherheit ist immer unser Anliegen.
