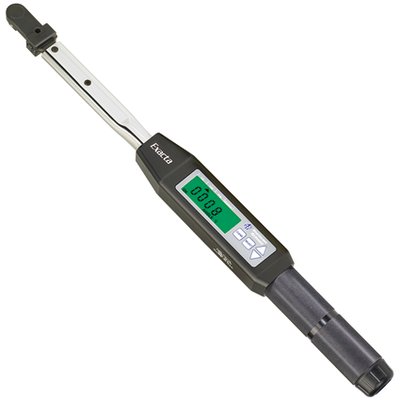

Sturtevant Richmont 1250 Exacta 2

Kapazität 34 / 100 / 200 / 340 / 540 / 800 Nm

Elektronischer Drehmoment-/Drehwinkelschlüssel mit LCD und Funk-Übertragung



Der digitale Drehmoment-/Drehwinkelschlüssel 1250 Exacta 2 bietet Ihnen die ultimative Kontrolle über die höchsten Drehmomentspezifikationen. Die neue Drehmoment- und Drehwinkelschlüssel Baureihe 1250 des Exacta 2 basiert auf dem gleichen Design, das den digitalen Drehmomentschlüsseln der Serie 1100 und 1200 des Exacta 2 den Ruf als präzisester, zuverlässigster und langlebigster digitaler Drehmomentschlüssel verdankt.



Die Serie 1250 bietet mehr Gewissheit bei der Drehmomentanwendung an Ihren sicherheitskritischen Schraubverbindungen. Die Verwendung von Drehmoment und Drehwinkel in verschiedenen Kombinationen ermöglicht eine bessere Kontrolle über das Endergebnis des Drehmoments. Auf unserer Webseite "Drehmoment und Drehwinkel" (erscheint in Kürze, Anm. d. Red.) finden Sie weitere Informationen darüber, wie die Kombination von Drehmoment und Drehwinkel zusammen mit dem Global 400 oder Global 400mp für zusätzliche Sicherheit und Qualitätskontrolle in Ihren Baugruppen sorgt.



Zusätzlich zu Drehmoment und Drehwinkel bietet die neue 1250er Serie des Exacta 2 zusätzliche Fehlersicherheit durch Führung mit einem vibrierenden Handgriff, der die bereits vorhandene visuelle und auditive Bedienerführung ergänzt.



Leistungsmerkmale



  • Anzeigegenauigkeit ± 1% innerhalb 20% bis 100% der Kapazität.
  • Erfüllt/übertrifft die ASME und ISO Standards.
  • Drehwinkelmessung beinhaltet: Torque to Angle (T2A), Torque with Angle Monitoring (TAM), Residual Torque (RES), Prevailing Torque Mode (PTM).
  • Arbeitet auch im Peak Modus ohne Winkelmessung.

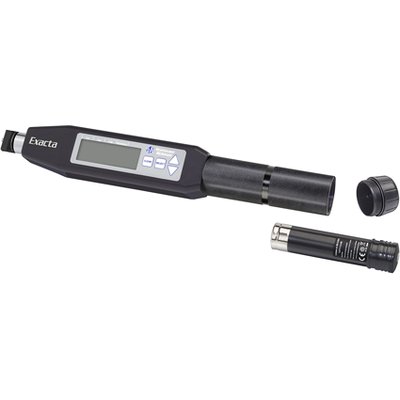

  • Zu den Schlüsseln der Serie 1250 gehören zwei Wechselakkus und ein Ladegerät. Ein Akku kann aufgeladen werden, während der andere verwendet wird.
  • Vibrierender Griff bei Erreichen des Soll-Drehmoments und des Soll-Winkels.
  • Die programmierbare Anzeige "Lichtsequenz" arbeitet sowohl mit Drehmoment als auch mit Winkel. Innerhalb der technischen Spezifikationen kann ein Ziel so eingestellt werden, dass bei Erreichen des Zielwertes durch Display-Farbänderung und Vibration des Griffs eine Rückmeldung erfolgt.
  • Bis zu vier Werkzeuge können simultan mit Global 400/400mp arbeiten.
  • Robuste Funkkommunikation wird wieder aufgenommen, der Schlüssel lädt automatisch alle verpassten P-Set-Daten hoch.
  • Der Schlüssel re-kalibriert selbsttätig für P-Sets, die unterschiedliche Kopflängen benötigen.
  • Erhältlich sind 1250 Exacta Schlüssel mit traditioneller fester Ratsche, mit Federstift-Schwalbenschwanz, optional mit Schnellwechsel (QC) Dovetail, für Zugang zu weit über 100 austauschbaren Köpfen.



Lieferumfang



  • Drehmomentschlüssel 1250 Exacta 2
  • Robuster Kunststoff-Kasten
  • 1 Ladegerät + 2 Wechselakkus
  • Original-Bedienungsanleitung (engl.)
    + deutsche Übersetzung
  • Rückführbares Werkskalibrierzertifikat (NIST)
    aus SR's nach ISO/IEC 17025 akkreditiertem Kalibrierlabor



Optionale Komponenten



  • R10674 = Set aus 1 Ladegerät + 2 Wechselakkus (cartridges)
  • R10673 = Ladegerät
  • R10672 = NiMH Akku 3.6 V / 2.1 Ah



Option: Exacta2 mit Schnellwechsel-Schwalbenschwanz (QC)



Für die Anwendungen, bei denen schnelle und häufige Kopfgrößenänderungen erforderlich sind, hat SR die Schnellwechselköpfe. Der reguläre Schwalbenschwanz benutzt den Federstift, der in den Schwalbenschwanz eingebettet ist. Der Quick Change Schwalbenschwanz nutzt eine gefederte Kugelsicherung, die den Einsatz von Daumenkraft ermöglicht. Anstatt einen kleinen Schlitz-Schraubendreher oder das CART-Werkzeug zu verwenden, um den Stift zu drücken und den Kopf zu entfernen, hat SR auf Wunsch der Kunden diese Schlüssel entworfen, um einen Kopfwechsel mittels Daumendruck zu ermöglichen.



Alles erfordert Kompromisse. Während der QC-Schwalbenschwanz die Wechselkopf-Austausche sehr schnell macht, kommen Größen- und Drehmoment-Einschränkungen ins Spiel. Wir empfehlen, dass Sie Köpfe von 1 1/4 Zoll oder kleiner verwenden, und 250 lbf·ft / 339 N·m ist das höchste Drehmoment, bei dem die QC-Konfiguration verwendet werden kann. Ihre Sicherheit ist immer unser Anliegen.

1250 Exacta 2
Modell Art.-Nr. Drehmoment [N·m] Drehmoment [lbf·ft] Drehmoment [lbf·in] Wkzg-Aufn
1250 Exacta 25 R10652 6.8 - 34 5 - 25 60 - 300 Dovetail
1250 Exacta 75 R10653 20 - 100 15 - 75 180 - 900 Dovetail
1250 Exacta 150 R10654 40 - 200 30 - 150 360 - 1800 Dovetail
1250 Exacta 250 R10659 68 - 340 50 - 250 600 - 3000 Dovetail
1250 Exacta 400 R10656 108 - 540 80 - 400 960 - 4800 Dovetail
1250 Exacta 2 – Ratschenkopf
Modell Art.-Nr. Drehmoment [N·m] Drehmoment [lbf·ft] Drehmoment [lbf·in] R4kt [Zoll]
1250 Exacta 250 R R 10655 68 - 340 50 - 250 600 - 3000 1/2
1250 Exacta 400 R R 10671 108 - 540 80 - 400 960 - 4800 3/4
1250 Exacta 600 R R 10657 160 - 800 120 - 600 1440 - 7200 3/4
1250 Exacta 2 – QC
Modell Art.-Nr. Drehmoment [N·m] Drehmoment [lbf·ft] Drehmoment [lbf·in] Wkzg-Aufn
1250 Exacta 25 QC R 10666 6.8 - 34 5 - 25 60 - 300 Dovetail QC
1250 Exacta 75 QC R 10667 20 - 100 15 - 75 180 - 900 Dovetail QC
1250 Exacta 150 QC R 10668 40 - 200 30 - 150 360 -1800 Dovetail QC
1250 Exacta 250 QC R 10669 68 - 340 50 - 250 600 - 3000 Dovetail QC

In der Tabelle angegeben ist der Einsatzbereich gemäß DIN EN ISO 6789 (20-100% der Kapazität). Empfehlenswert ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, kann ein größeres Modell vorteilhafter sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
