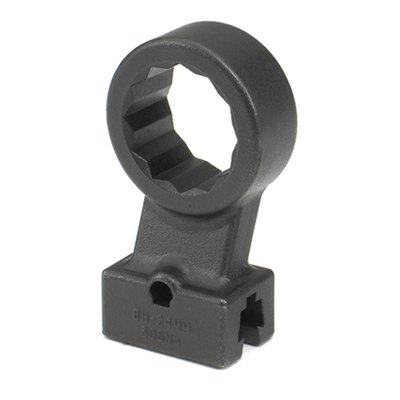

Ringschlüssel-Aufsatz für Dovetail-Drehmomentschlüssel

Auswechselbarer Ringschlüssel-Aufsatz mit Sturtevant Richmont Schwalbenschwanz-Aufnahme (Dovetail). Verwendbar mit SR Drehmomentschlüsseln der Serie LTC sowie Serie CCM bis 200 Nm.



Ringschlüssel-Aufsätze sind ideal, wenn:

  • der gesamte Sechskant der Schraube oder Mutter umschlossen werden kann,
  • ein hohes Anzugsmoment gefordert ist.



Praktisch alle auswechselbaren SR Köpfe werden einzeln aus legiertem Stahl gegossen. Dieses Herstellungsverfahren liefert eine Festigkeit und Lebensdauer, die durch die landläufigere „Cut & Weld“ Methode kaum erreicht wird.



Um konstante Anzugsmomente nach Auswechseln der Köpfe zu erzielen, muss die Hebellänge exakt gleich bleiben. SR Werkzeugköpfe haben präzise denselben Abstand vom Schwalbenschwanzgrund bis zur Drehachse der Schraube oder Mutter. Dieser gleichbleibende “Mittenabstand” (vgl. FAQ) ist sehr schwierig zu erreichen mit dem „Cut & Weld“ Verfahren.



Merkmale

  • 12-Punkt Kraftübertragung.
  • SR Schwalbenschwanzaufnahme mit überragender Biegesteifheit und Verschleißfestigkeit.
  • Mittenabstand 36,5 mm.
  • Gegossene Werkzeugstahllegierung, brüniert.
BH (mm)
Modell Art.-Nr. SW
mm
max. Drehm.
N·m
A
mm
B
mm
C
mm
D
mm
E
mm

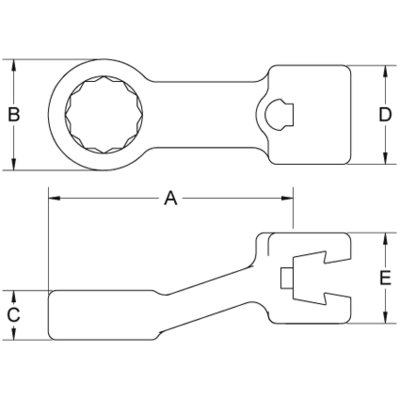

BH-8 MM R809302 8 39 43.7 13.5 7.1 19.1 20.6
BH-9 MM *) R809303 9 50 44.5 15.9 8.7 19.1 20.6
BH-10 MM R809230 10 50 44.5 15.9 8.7 19.1 20.6
BH-11 MM R809231 11 73 46.0 19.1 9.5 19.1 20.6
BH-12 MM R809304 12 96 46.8 21.4 9.5 19.1 20.6
BH-13 MM R809232 13 96 46.8 21.4 9.5 19.1 20.6
BH-14 MM R809233 14 119 48.4 24.6 10.3 22.2 20.6
BH-15 MM R809234 15 141 50.0 27.0 11.9 25.4 23.8
BH-16 MM R809305 16 141 50.0 27.0 11.9 25.4 23.8
BH-17 MM R809235 17 163 50.8 28.6 13.5 25.4 23.8
BH-18 MM R809306 18 163 50.8 28.6 13.5 25.4 23.8
BH-19 MM R809236 19 203 52.4 31.8 14.3 25.4 23.8
BH-21 MM R809307 21 237 53.2 33.3 14.3 25.4 23.8
BH-22 MM R809308 22 271 54.8 36.5 15.9 31.8 23.8
BH-24 MM R809237 24 305 55.6 38.1 16.7 31.8 23.8
BH-27 MM R809352 27 355 56.4 39.7 18.3 31.8 23.8
BH (Zoll)
Modell Art.-Nr. SW
Zoll
max. Drehm.
lbf·in
max. Drehm.
N·m
A
mm
B
mm
C
mm
D
mm
E
mm
BH-1/4 R819060 1/4 250 28 43.7 13.5 7.1 19.1 20.6
BH-5/16 R819061 5/16 350 39 43.7 13.5 7.1 19.1 20.6
BH-3/8 R819062 3/8 450 50 44.5 15.9 8.7 19.1 20.6
BH-7/16 R819063 7/16 650 73 46.0 19.1 9.5 19.1 20.6
BH-1/2 R819064 1/2 850 96 46.8 21.4 9.5 19.1 20.6
BH-9/16 R819065 9/16 1050 119 48.4 24.6 10.3 22.2 20.6
BH-5/8 R819066 5/8 1250 141 50.0 27.0 11.9 25.4 23.8
BH-11/16 R816067 11/16 1450 163 50.8 28.6 13.5 25.4 23.8
BH-3/4 R819068 3/4 1800 203 52.4 31.8 14.3 25.4 23.8
BH-13/16 R819069 13/16 2100 237 53.2 33.3 14.3 25.4 23.8
BH-7/8 R819070 7/8 2400 271 54.8 36.5 15.9 31.8 23.8
BH-15/16 R819071 15/16 2700 305 55.6 38.1 16.7 31.8 23.8
BH-1 R819072 1 3000 339 56.4 39.7 18.3 31.8 23.8
BH-1.1/16 R819073 1.1/16 3150 355 56.4 39.7 18.3 31.8 23.8
BH-1.1/8 R819074 1.1/8 3300 373 62.7 52.4 22.2 31.8 23.8
BH-1.1/4 R819075 1.1/4 3600 406 62.7 52.4 22.2 31.8 23.8
*) Auslaufmodell -- lieferbar solange Vorrat reicht.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
