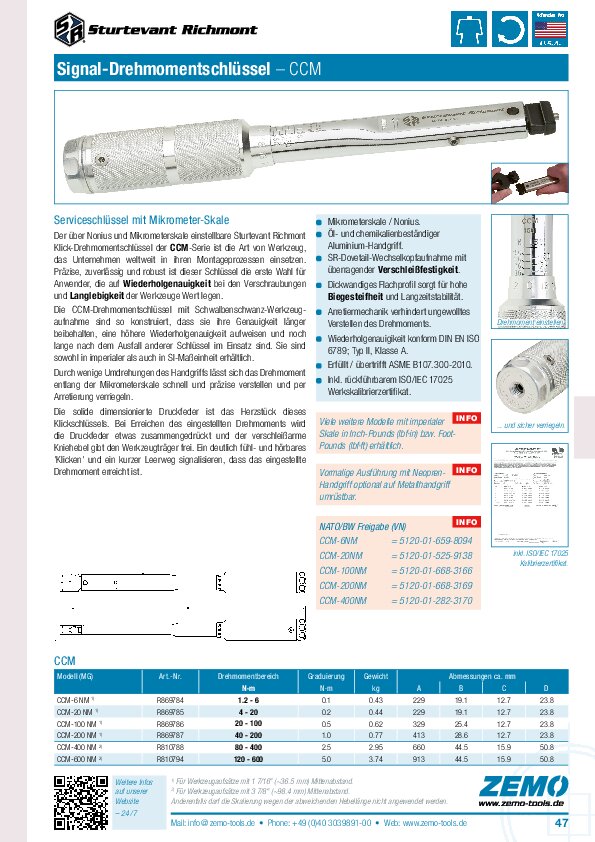

Sturtevant Richmont CCM

Kapazität 6 / 20 / 100 / 200 / 400 / 600 Nm

Service-Drehmomentschlüssel mit Mikrometerskale



Der über Nonius und Mikrometerskale einstellbare Sturtevant Richmont Klick-Drehmomentschlüssel der CCM-Serie ist die Art von Werkzeug, das Unternehmen weltweit in ihren Montageprozessen einsetzen. Präzise, zuverlässig und robust ist dieser Schlüssel die erste Wahl für Anwender, die auf Wiederholgenauigkeit bei den Verschraubungen und Langlebigkeit der Werkzeuge Wert legen.


Die CCM-Drehmomentschlüssel mit Schwalbenschwanz-Werkzeug-aufnahme sind so konstruiert, dass sie ihre Genauigkeit länger beibehalten, eine höhere Wiederholgenauigkeit aufweisen und noch lange nach dem Ausfall anderer Schlüssel im Einsatz sind. Sie sind sowohl in imperialen als auch in SI-Maßeinheit(en) erhältlich.

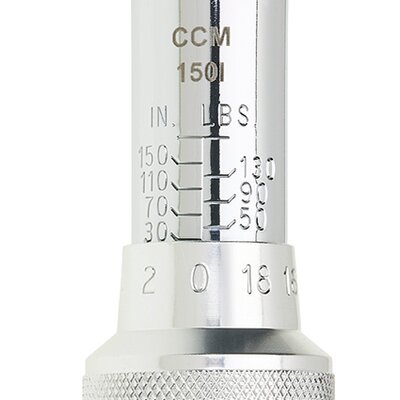

Durch wenige Umdrehungen des Handgriffs lässt sich das Drehmoment entlang der Mikrometerskale schnell und präzise verstellen und per Arretierung verriegeln.


Die solide dimensionierte Druckfeder ist das Herzstück dieses Knackschlüssels. Bei Erreichen des eingestellten Drehmoments wird die Druckfeder etwas zusammengedrückt und der verschleißarme Kniehebel gibt den Werkzeugträger frei. Ein deutlich fühl- und hörbares 'Klicken' und ein kurzer Leerweg signalisieren, dass das eingestellte Drehmoment erreicht ist.



Leistungsmerkmale



  • Öl- und chemikalienbeständiger Aluminium-Rändelgriff
  • Neuer Verriegelungsmechanismus
  • Schwalbenschwanzprofil nochmals optimiert
  • Wiederholgenauigkeit ± 4% des angezeigten Wertes (innerhalb 20-100% der Kapazität)
  • Übertrifft ASME B107.300-2010 sowie DIN EN ISO 6789
  • Kerbring im Handgriff markiert den optimalen Kraftangriffspunkt
  • Schwalbenschwanzführung mit hoher Biegesteifheit und Verschleißfestigkeit
  • Dickwandiges Kastenprofil sorgt für hohe Langzeitstabilität

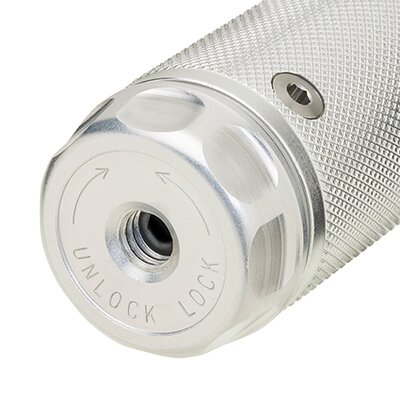

  • Arretierung verhindert versehentliches Verstellen des Drehmoments
  • Über 200 verschiedene Werkzeugköpfe zur Auswahl



Lieferumfang



  • Drehmomentschlüssel CCM
  • Original-Bedienungsanleitung (engl.)
    + deutsche Übersetzung
  • Rückführbares Werkskalibrierzertifikat ISO/IEC 17025



Optionen



  • Umrüstsatz von altem Neopren-Gummigriff auf Metallgriff separat erhältlich.



NATO/BW Freigabe (VN)



  • CCM6NM(MG) = 5120-01-659-8094
  • CCM20NM(MG) = 5120-01-525-9138
  • CCM100NM(MG) = 5120-01-668-3166
  • CCM200NM(MG) = 5120-01-668-3169
  • CCM400NM = 5120-01-282-3170

  • CCM50I = 5120-01-394-4285
  • CCM150I = 5120-01-394-4283
  • CCM600I = 5120-01-394-4284
  • CCM1200I = 5120-01-394-4250
  • CCM1800I = 5120-01-394-4252
  • CCM150 = 5120-01-394-4253
CCM – Newtonmeter
Modell Art.-Nr. Drehmoment [N·m] Skalenteilung Gewicht [kg] Länge [mm]
 CCM 6 NM MG R869784 1.2 - 6 0.1 0.4 259
 CCM 20 NM MG R869785 4 - 20 0.2 0.4 258
 CCM 100 NM MG R869786 20 - 100 0.5 0.6 347
 CCM 200 NM MG R869787 40 - 200 1 0.8 426
 CCM 400 NM * R810788 80 - 400 2.5 2.9 650
 CCM 600 NM * R810794 120 - 600 5 3.7 904

Achtung: Bis 200 Nm ist die Skalierung ausgelegt für Werkzeugaufsätze mit 36,5 mm Mittenabstand. Mit den größeren Modellen sollen Aufsätze mit 98,4 mm Mittenabstand eingesetzt werden. Bei Verwendung abweichender Mittenabstände darf die Skalierung nicht angewendet werden! In dem Fall müßte der Drehmomentschlüssel entsprechend neu kalibriert werden.

CCM – Inch-Pounds
Modell Art.-Nr. Drehmoment [lbf·in] Skalenteilung [lbf·in] Gewicht [kg] Länge [mm]
 CCM 50i MG R869769 10 - 50 1 0.4 254
 CCM 150i MG R869765 30 - 150 2 0.4 254
 CCM 200i MG R869773 40 - 200 2 0.4 254
 CCM 600i MG R869763 120 - 600 5 0.6 344
 CCM 750i MG R869766 150 - 750 5 0.6 344
 CCM 1200i MG R869764 240 - 1200 10 0.7 421
 CCM 1800i MG R869762 360 - 1800 10 0.8 429

Achtung: Bis 1800 InLb ist die Skalierung ausgelegt für Werkzeugaufsätze mit 36,5 mm Mittenabstand. Bei Verwendung abweichender Mittenabstände darf die Skalierung nicht angewendet werden! In dem Fall müsste der Schlüssel entsprechend neu kalibriert werden.

CCM – Foot-Pounds
Modell Art.-Nr. Drehmoment [lbf·ft] Skalenteilung [lbf·ft] Gewicht [kg] Länge [mm]
 CCM 75 MG R869770 15 - 75 0.5 0.6 324
 CCM 150 MG R869771 30 - 150 1 0.8 406
 CCM 300 * R810335 60 - 300 2.5 2.9 660
 CCM 400 * R810772 80 - 400 5 3.7 913

Achtung: Bis 150 FtLb ist die Skalierung ausgelegt für Werkzeugaufsätze mit 36,5 mm Mittenabstand. Mit den größeren Modellen sollen Aufsätze mit 98,4 mm Mittenabstand eingesetzt werden. Bei Verwendung abweichender Mittenabstände darf die Skalierung nicht angewendet werden! In dem Fall müsste der Schlüssel entsprechend neu kalibriert werden.



In der Tabelle angegeben ist der Einsatzbereich gemäß DIN EN ISO 6789 (20-100% der Kapazität). Empfehlenswert ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, kann ein größeres Modell vorteilhafter sein.



Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
