Sturtevant Richmont FN

Mittenabstand 36.5 mm

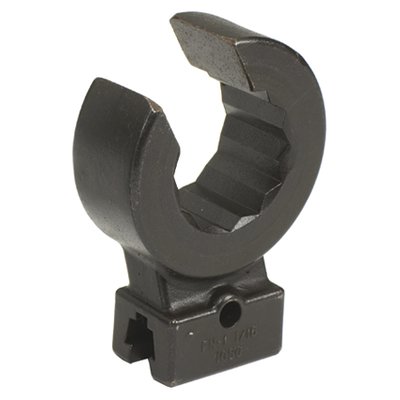

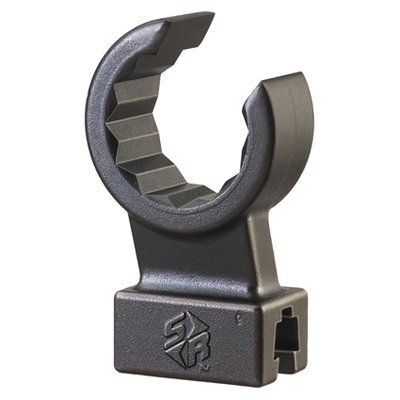

Offenringschlüssel-Aufsatz für Dovetail-Drehmomentschlüssel

Auswechselbarer Offenringschlüssel-Aufsatz mit 30° Öffnungsversatz und Sturtevant Richmont Schwalbenschwanzaufnahme (Dovetail). Verwendbar auf SR Drehmomentschlüsseln der Serien LTC, SLTC und SLTC-FM sowie Serie CCM bis 200 Nm.



Offenringschlüssel-Aufsätze sind ideal, wenn:

  • pneumatische, hydraulische o.a. Leitungen und Schläuche verschraubt werden,
  • es die Platzverhältnisse nicht zulassen, einen OE- oder ROE-Kopf zu verwenden.



Praktisch alle SR auswechselbaren Köpfe werden einzeln aus legiertem Stahl gegossen. Dieses Herstellungsverfahren liefert eine Festigkeit und Lebensdauer, die durch die landläufigere „Cut & Weld“ Methode kaum erreicht wird. Weitere Größen und/oder Sonderausführungen (bspw. S-FN Offenringschlüssel mit Anschlag) sind auf Anfrage lieferbar.



Merkmale

  • Offener Ring mit 30° Öffnungsversatz.
  • SR Schwalbenschwanzaufnahme mit überragender Biegesteifheit und Verschleißfestigkeit.
  • Mittenabstand 36,5 mm.
  • Gegossene Werkzeugstahllegierung, brüniert.
FN (mm)

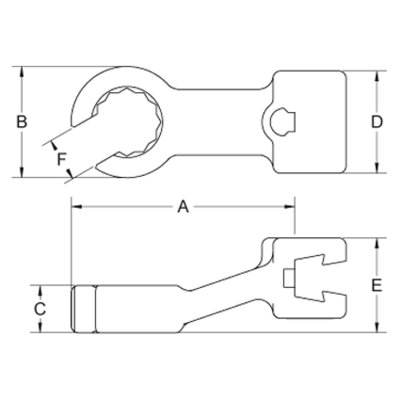

Modell Art.-Nr. SW [mm] max. Drehm. [N·m] A [mm] B [mm] C [mm] D [mm] E [mm] F [mm]
FN-8 MM R809243 8 16 45.7 20.3 10.2 20.3 20.3 7.6
FN-9 MM R809217 9 19 45.7 20.3 10.2 20.3 20.3 7.6
FN-10 MM R809218 10 22 45.7 20.3 10.2 20.3 20.3 7.6
FN-11 MM R809221 11 28 45.7 20.3 10.2 20.3 20.3 7.6
FN-12 MM *) R809241 12 30 48.3 25.4 10.2 22.9 20.3 10.2
FN-13 MM R809219 13 33 48.3 25.4 10.2 22.9 20.3 10.2
FN-14 MM R809220 14 40 50.8 27.9 12.7 25.4 20.3 10.2
FN-15 MM R809222 15 45 50.8 27.9 12.7 25.4 20.3 10.2
FN-16 MM R809238 16 50 50.8 27.9 12.7 25.4 20.3 12.7
FN-17 MM R809223 17 54 50.8 33.0 15.3 25.4 20.3 12.7
FN-18 MM R809239 18 61 53.3 33.0 15.3 25.4 20.3 15.2
FN-19 MM R809224 19 68 53.3 33.0 15.3 25.4 20.3 15.2
FN-21 MM R809240 21 80 53.3 38.1 17.8 33.0 20.3 17.8
FN-22 MM R809242 22 90 55.9 38.1 17.8 33.0 20.3 17.8
FN-24 MM R809225 24 105 56.4 39.7 18.3 31.8 23.8 18.5
FN (Zoll)
Modell Art.-Nr. SW [Zoll] max. Drehm. [lbf·in] max. Drehm. [N·m] A [mm] B [mm] C [mm] D [mm] E [mm] F [mm]
FN-1/4 R819025 1/4 100 11.3 44.5 15.9 8.7 19.0 20.6 4.8
FN-5/16 R819026 5/16 150 16.9 46.0 19.1 9.5 19.0 20.6 5.6
FN-3/8 R819027 3/8 200 22.6 46.8 21.4 9.5 19.0 20.6 7.1
FN-7/16 R819028 7/16 250 28.2 46.8 21.4 9.5 19.0 20.6 8.7
FN-1/2 R819029 1/2 300 33.9 48.4 24.6 10.3 22.2 20.6 9.5
FN-9/16 R819030 9/16 350 39.5 50.0 27.0 11.9 25.4 23.8 11.1
FN-5/8 R819031 5/8 400 45.2 50.8 28.6 13.5 25.4 23.8 11.9
FN-11/16 R819032 11/16 475 53.7 52.4 31.8 14.3 25.4 23.8 13.5
FN-3/4 R819033 3/4 600 67.8 53.2 33.3 14.3 25.4 23.8 14.3
FN-13/16 R819034 13/16 700 79.1 54.8 36.5 15.9 31.8 23.8 15.9
FN-7/8 R819035 7/8 800 90.4 55.6 38.1 16.7 31.8 23.8 17.5
FN-15/16 R819036 15/16 900 102 56.4 39.7 18.3 31.8 23.8 18.3
FN-1 R819037 1 1000 113 62.7 52.4 22.2 31.8 23.8 19.8
FN-1.1/16 R819038 1.1/16 1050 119 62.7 52.4 22.2 31.8 23.8 19.8
FN-1.1/4 R819041 1.1/4 1200 135 62.7 52.4 22.2 31.8 23.8 23.0

*) 6-Punkt Sechskant

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
