Sturtevant Richmont HD

Mittenabstand 36.5 mm

Sechskantabtrieb-Aufsatz für Dovetail-Drehmomentschlüssel

Auswechselbarer Sechskantabtrieb-Aufsatz mit Sturtevant Richmont Schwalbenschwanz-Aufnahme (Dovetail). Verwendbar auf SR Drehmomentschlüsseln der Baureihen CCM, LTC, BLT, SLTC, DTC und Exacta bis 200 Nm.



Starre Sechskantabtrieb-Aufsätze sind ideal, wenn „Inbus“-Schrauben festzuziehen sind.



Sturtevant Richmont‘s einzigartiges Dovetail-Design, das Aufsatz und Drehmomentschlüssel zusammenfügt, bietet eine außergewöhnlich feste Verbindung und gewährt zudem die vollständige Austauschbarkeit der Köpfe.



Merkmale

  • Sechs-Punkt-Kraftübertragung.
  • Mittenabstand 36,5 mm.
  • Gegossene Werkzeugstahllegierung, brüniert.
  • Sechskanteinsatz auswechselbar.

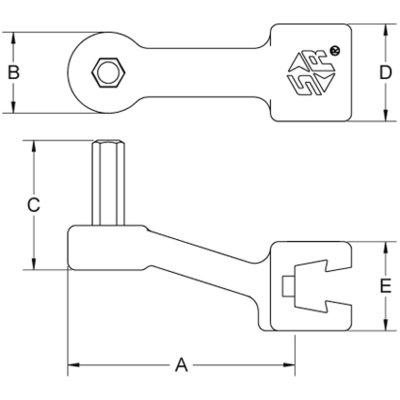

HD (mm)
Modell Art.-Nr. SW
mm
max.Drehm.
N·m
A
mm
B
mm
C
mm
D
mm
E
mm
HD 4 MM R809315 4 15 43.7 13.5 25.4 19.1 20.6
HD 5 MM R809316 5 27 43.7 13.5 25.4 19.1 20.6
HD 6 MM R809317 6 38 44.5 15.9 25.4 19.1 20.6
HD 8 MM R809318 8 96 46.0 21.4 25.4 19.1 20.6
HD 10 MM R809319 10 141 48.4 24.6 25.4 22.2 20.6
HD 19 MM *) R809323 19 270 54.8 36.5 50.8 31.8 23.8
HD (Zoll)
Modell Art.-Nr. SW
Zoll
max. Drehm.
lbf·in
max. Drehm.
N·m
A
mm
B
mm
C
mm
D
mm
E
mm
HD 5/64 *) R853030 5/64 20 2.25 43.7 13.5 21.4 19.1 20.6
HD 3/32 R819687 3/32 30 3.39 43.7 13.5 24.6 19.1 20.6
HD 1/8 R819689 1/8 70 7.91 43.7 13.5 24.6 19.1 20.6
HD 9/64 R853032 9/64 70 7.91 43.7 13.5 24.6 19.1 20.6
HD 5/32 R819691 5/32 135 15.3 43.7 13.5 25.4 19.1 20.6
HD 3/16 R819692 3/16 235 26.6 43.7 13.5 25.4 19.1 20.6
HD 7/32 R819693 7/32 340 38.4 44.5 15.9 25.4 19.1 20.6
HD 1/4 R819694 1/4 450 50.8 44.5 15.9 25.4 19.1 20.6
HD 5/16 R819695 5/16 850 96.0 46.0 21.4 25.4 19.1 20.6
HD 3/8 R819696 3/8 850 96.0 46.0 21.4 25.4 19.1 20.6
HD 9/16 *) R819699 9/16 1450 164 50.8 28.6 38.1 25.4 23.8
HD 3/4 R819701 3/4 2400 271 54.8 36.5 50.8 31.8 23.8
HD 7/8 R819702 7/8 2700 305 55.6 38.1 50.8 31.8 23.8
*) Auslaufmodell – lieferbar solange Vorrat reicht.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
