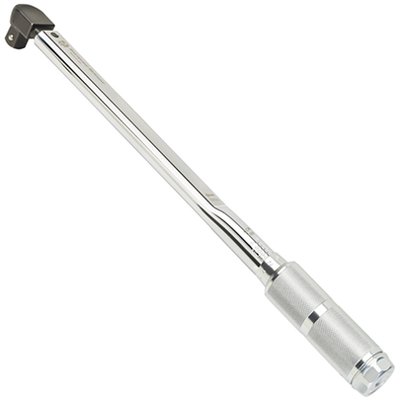

Sturtevant Richmont SD

Kapazität bis 800 Nm (s. Tabelle)

Klick-Drehmomentschlüssel mit starrem Vierkantabtrieb und Mikrometerskale



Sturtevant Richmont's SD Drehmomentschlüssel mit Mikrometerskale findet sein Haupteinsatzgebiet im Service, wo verschiedene Drehmomente verlangt werden. Er ist ideal für Anwendungen, wo...



  • die Schraube/Mutter mit einem Steckschlüssel verschraubt werden kann,
  • das Drehmoment häufig geändert wird,
  • ein geringer Drehweg keine Ratschfunktion zum Erreichen des Drehmoments erfordert,
  • die Möglichkeit der raschen Drehmomentvorwahl und Verriegelung verlangt ist,
  • einfache Bedienbarkeit notwendig ist,
  • hohe Wiederholgenauigkeit gefordert wird.



Mittels Nonius lässt sich das Drehmoment entlang der Mikrometerskale schnell und präzise verstellen. Die eingebaute Druckfeder ist das Kernstück dieses Drehmomentschlüssels. Durch Drehen des Handgriffs wird die Druckfeder stärker gespannt und drückt mehr auf den Druckkörper, wodurch sich das Drehmoment erhöht. Bei Erreichen des eingestellten Drehmoments wird die Druckfeder etwas zusammengedrückt und der Kniehebel gibt den Werkzeugträger frei. Ein hörbares "Klicken" und ein kurzer Leerweg zeigen an, dass das eingestellte Drehmoment erreicht ist.



Leistungsmerkmale



  • Hochwertiger Aluminium-Rändelgriff
  • Neuer Verriegelungsmechanismus
  • Wiederholgenauigkeit ± 4% des angezeigten Wertes innerhalb 20-100% der Kapazität.
  • Übertrifft ASME B107.300-2010 sowie DIN EN ISO 6789.
  • Außergewöhnlich verschleißfester Vierkantabtrieb.
  • Schnelle Justage – mit wenigen Griffumdrehungen ist das max. Drehmoment erreicht.
  • Verriegelung durch simplen Rändelschraubenmechanismus verhindert versehentliches Verstellen des Drehmoments.
  • Öl- und chemikalienresistenter gerändelter Aluminium-Handgriff.
  • Kerbring im Handgriff markiert den optimalen Kraftangriffspunkt.



Lieferumfang



  • Drehmomentschlüssel SD
  • Original-Bedienungsanleitung (engl.)
    + deutsche Übersetzung
  • Rückführbares Werkskalibrierzertifikat ISO/IEC 17025
  • Modelle bis 250 FtLb/3000 InLb/340 Nm inkl. Kunststoff-Kasten



Optionen



  • Umrüstsatz von altem Neopren-Gummigriff auf Metallgriff separat erhältlich.



NATO/BW Freigabe (VN)



  • 2SD50I = 5120-01-394-4274
  • 2SD150I = 5120-01-394-4277
  • 2SD200I = 5120-01-394-4276
  • 3SD150I = 5120-01-394-4275
  • 3SD200I = 5120-01-394-4278
  • 3SD750I = 5120-01-394-4279
  • 3SD1200I = 5120-01-394-4282
  • 4SD1800I = 5120-01-394-4280
  • 4SD150 = 5120-01-394-4281
SD – Newtonmeter
Modell Art.-Nr. Drehmoment [N·m] Skalenteilung [N·m] 4kt. [Zoll] Gewicht [kg] Länge [mm]
3 SD 60 NM (Neopren) R810180 12 - 60 0.5 3/8 0.5 270
6 SD 800 NM (Aluminium) R810601 160 - 800 5 3/4 3.9 993
SD – Inch-Pounds
Modell Art.-Nr. Drehmoment [lbf·in] Skalenteilung [lbf·in] 4kt. [Zoll] Gewicht [kg] Länge [mm]
2 SD 50i MG R869160 10 - 50 1 1/4 0.5 271
2 SD 150i MG R869161 30 - 150 2 1/4 0.5 271
3 SD 200i MG R869159 40 - 200 2 3/8 0.6 269
3 SD 750i MG R869163 150 - 750 5 3/8 0.6 362
SD – Foot-Pounds
Modell Art.-Nr. Drehmoment [lbf·ft] Skalenteilung [lbf·ft] 4kt. [Zoll] Gewicht [kg] Länge [mm]
4 SD 150 MG R869167 30 - 150 1 1/2 0.9 450
6 SD 600 R810600 120 - 600 5 3/4 3.9 899

In der Tabelle angegeben ist der Einsatzbereich gemäß DIN EN ISO 6789 (20-100% der Kapazität). Empfehlenswert ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, kann ein größeres Modell vorteilhafter sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
