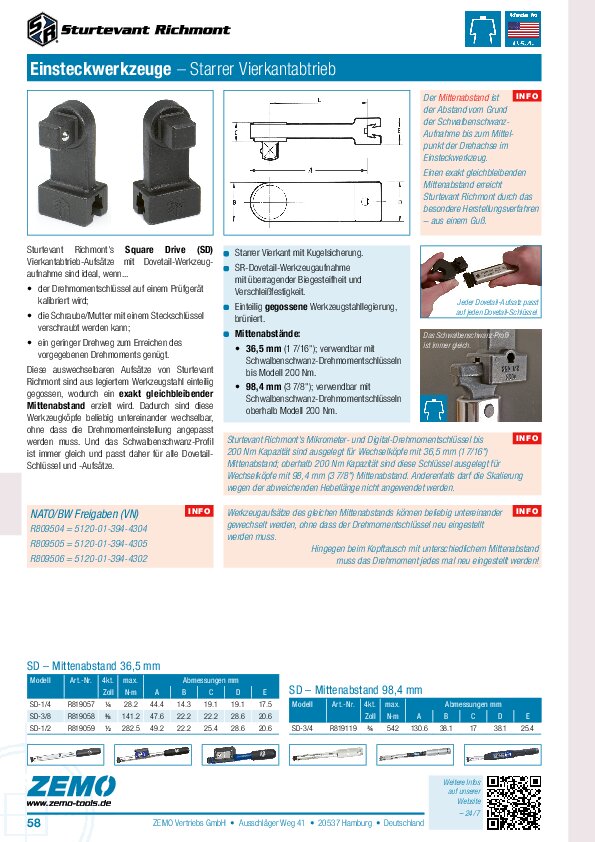

Sturtevant Richmont SD

Mittenabstand 36.5 mm

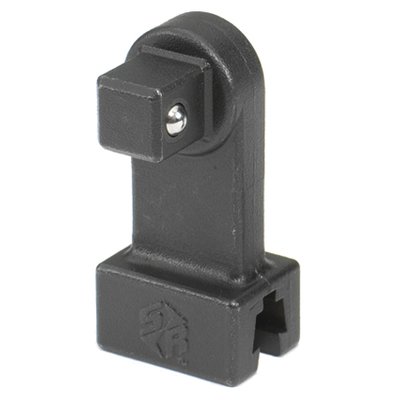

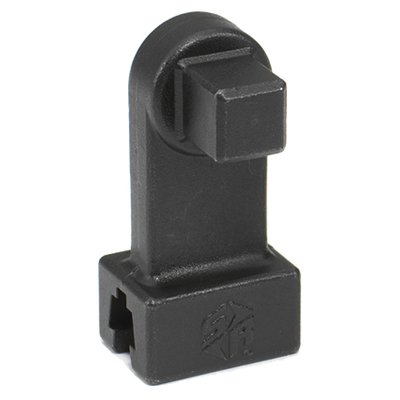

Vierkantabtrieb-Aufsatz für Dovetail-Drehmomentschlüssel



Auswechselbarer Vierkantabtrieb mit Sturtevant Richmont Schwalbenschwanz-Aufnahme (Dovetail). Verwendbar auf SR Drehmomentschlüsseln der Baureihen CCM, LTC, BLT, SLTC, DTC und Exacta bis 200 Nm.



Starre Vierkantabtrieb-Aufsätze sind ideal, wenn: a) der Knackschlüssel auf einem Prüfgerät kalibriert wird; b) die Schraube/Mutter mit einem Steckschlüssel verschraubt werden kann; c) ein geringer Drehweg zum Erreichen des vorgegebenen Drehmoments genügt.



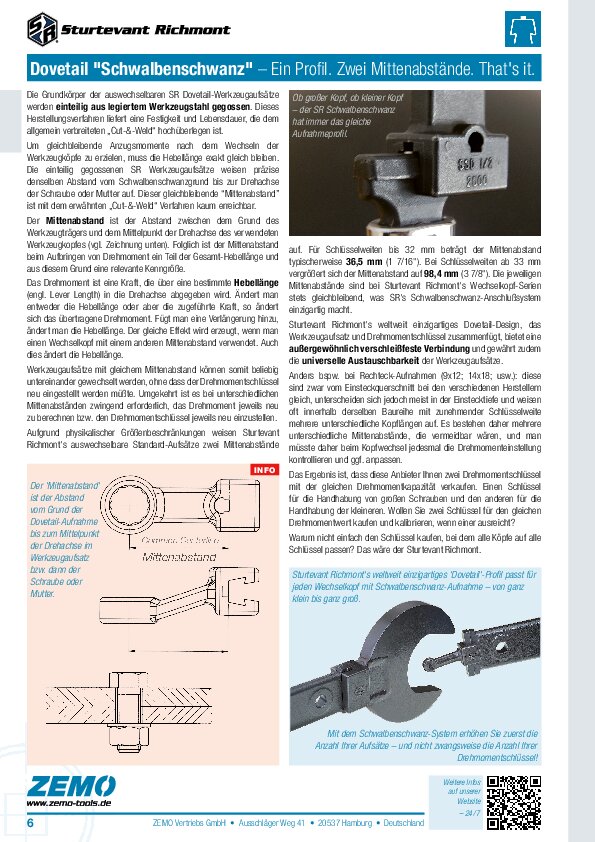

Sturtevant Richmont‘s einzigartiges Dovetail-Design, das Aufsatz und Knackschlüssel zusammenfügt, bietet eine außergewöhnlich feste Verbindung und gewährt zudem die vollständige Austauschbarkeit der Köpfe.



Merkmale



  • Starrer Vierkant nach DIN 3120A.
  • SR Schwalbenschwanzaufnahme mit überragender Biegesteifheit und Verschleißfestigkeit.
  • Mittenabstand 36,5 mm.
  • Gegossene Werkzeugstahllegierung, brüniert.



NATO Freigabe (NSN)



  • R819057 = 5120-01-394-4304
  • R819058 = 5120-01-394-4305
  • R819059 = 5120-01-394-4302
SD

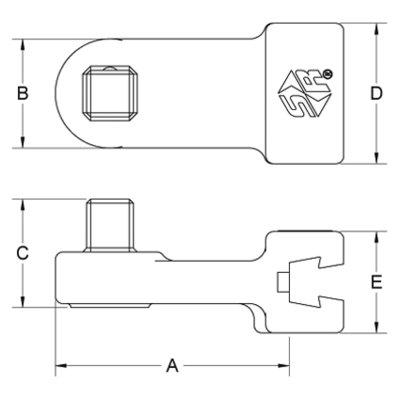

Modell Art.-Nr. 4-kt. [Zoll] max. Drehm. [lbf·in] max. Drehm. [N·m] A [mm] B [mm] C [mm] D [mm] E [mm]
SD-1/4 R819057 1/4 250 28 43.7 14.3 19.1 19.1 17.5
SD-3/8 R819058 3/8 1250 141 47.6 22.2 22.2 28.6 20.6
SD-1/2 R819059 1/2 2500 282 47.6 22.2 25.4 28.6 20.6

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
