Sturtevant Richmont SDRT

Mittenabstand 36.5 mm

Vierkant-Ratschenaufsatz für Dovetail-Drehmomentschlüssel

Auswechselbarer Ratschenaufsatz mit Sturtevant Richmont Schwalbenschwanz-Aufnahme (Dovetail). Rechts/Links umsteuerbar mittels Querschieber. SDRT Ratschen-Aufsätze sind ideal, wenn:

  • die Schraube/Mutter mit einem Steckschlüssel verschraubt werden kann,
  • ein weiter Drehweg benötigt wird, um das Zieldrehmoment zu erreichen.



Sturtevant Richmont bietet verschiedene Ausführungen an, um den Anforderungen verschiedener Branchen gerecht zu werden. Neben den bekannten industriellen Montagewerkzeug-Ratschen sind auch "Hold & Drive"-Ratschen erhältlich.



Gemeinsame Merkmale

  • Vierkant nach DIN3120A, verchromt.
  • Rechts/links umsteuerbar.
  • Schwalbenschwanzaufnahme mit überragender Biegesteifheit und Verschleißfestigkeit.
  • Grundkörper aus einteilig gegossenem Werkzeugstahl, brüniert.
  • Mittenabstand 36,5 mm.

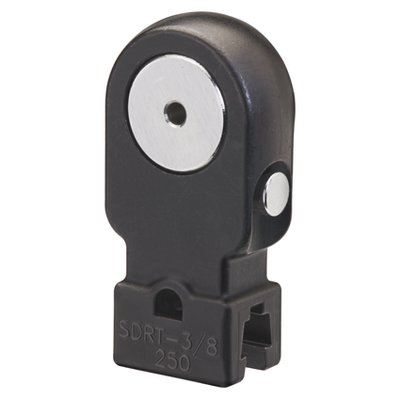

Hold & Drive Ratschen

In der Luft- und Raumfahrtindustrie werden gelegentlich spezielle Verbindungselemente verwendet, um sicherzustellen, dass keine Lücken zwischen Oberflächen entstehen. Sturtevant Richmont fertigt diese Ratschen unter Verwendung des bestehenden Designs. Die präzisen Bohrungen gewährleisten eine einwandfreie Nutzung. Zudem erhält man den Vorteil, dass diese Ratschen auf viele verschiedene Sturtevant Richmont Drehmomentschlüssel passen. Wie typische SR Köpfe weisen auch sie gleichbleibenden Mittenabstand auf.

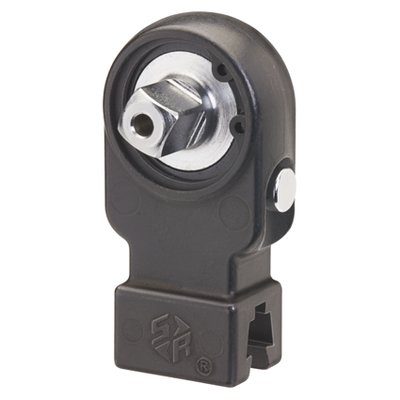

Federstiftsicherung

Wenn Sie zusätzliche Sicherheit benötigen, die dafür sorgt, dass die Stecknuss auf dem Drehmomentschlüssel gehalten wird, bietet die Federstift-Ratsche eine solide Lösung.

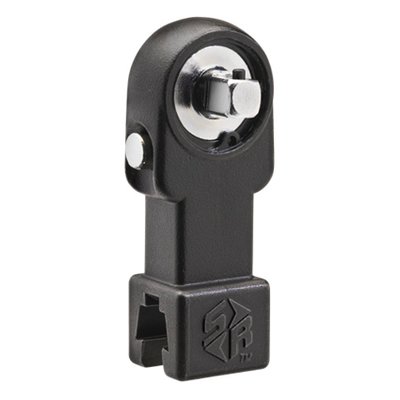

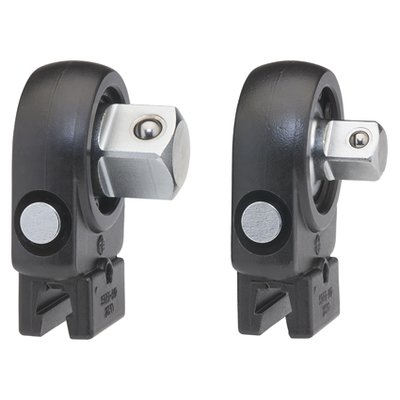

Kleiner Ratschenkörper mit größerem Vierkant

Diese speziellen Ratschenaufsätze bieten mehr Leistung an engen Stellen. Sie gewähren die Zugänglichkeit eines kleineren Ratschenkörpers mit der Stärke eines größeren Vierkantantriebs.



Reparatur-Kit

  • siehe Datenblatt (Downloads)

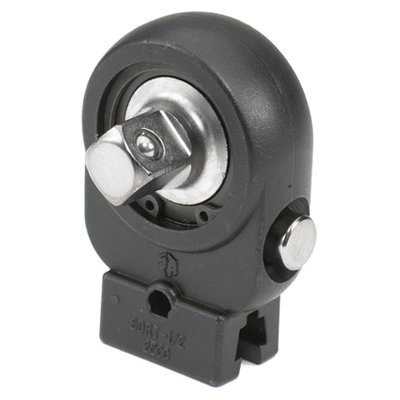

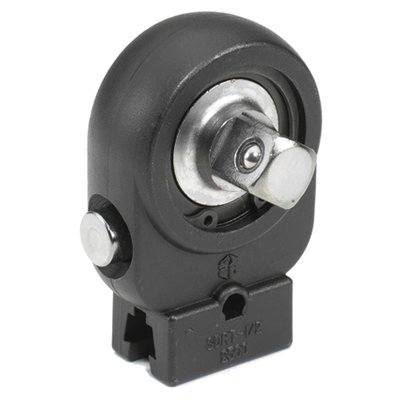

SDRT – mit Kugelsicherung

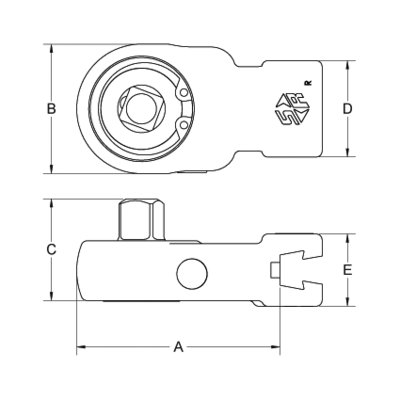

Modell Art.-Nr. 4-kt.
Zoll
max.Drehm.
lbf·in
max.Drehm.
N·m
A
mm
B
mm
C
mm
D
mm
E
mm
SDRT 1/4 R809504 1/4 250 28 49.2 25.4 12.7 19.1 17.5
SDRT 3/8 R809505 3/8 1250 141 55.6 37.3 17.5 29.4 19.8
SDRT 1/2 R809506 1/2 2500 282 60.3 47.6 22.2 31.8 20.6
SDRT – mit Federstift
Modell Art.-Nr. 4-kt.
Zoll
max.Drehm.
lbf·in
max. Drehm.
N·m
A
mm
B
mm
C
mm
D
mm
E
mm
SDRT 1/4 SLP R853304 1/4 250 28 49.2 25.4 12.7 19.1 17.5
SDRT 3/8 SLP R853305 3/8 1250 141 55.6 37.3 17.5 29.4 19.8
SDRT 1/2 SLP R853548 1/2 2500 282 60.3 47.6 22.2 31.8 20.6
SDRT – mit größerem Vierkant
Modell Art.-Nr. 4-kt.
Zoll
max.Drehm.
lbf·in
max.Drehm.
N·m
A
mm
B
mm
C
mm
D
mm
E
mm
SDRT 1/4 w 3/8 R853752 3/8 250 28 49.2 25.4 12.7 19.1 17.5
SDRT 3/8 w 1/2 R853395 1/2 1250 141 55.6 37.3 17.5 29.4 19.8
SDRT 1/2 w 3/4 R809508 3/4 2500 282 60.3 47.6 22.2 31.8 20.6
SDRT – mit Bohrung für Stiftschlüssel
Modell Art.-Nr. 4-kt.
Zoll
Bohrung
Zoll
Stiftschl.
Zoll
Stiftschl.
mm
max.Drehm.
lbf·in
max.Drehm.
N·m
A
mm
B
mm
C
mm
D
mm
E
mm
SDRT 1/4 h&d 1/8 R853619 1/4 1/8 3/32 2 250 28 49.2 25.4 12.7 19.1 17.5
SDRT 1/4 h&d 9/64 R853590 1/4 9/64 1/8 3 250 28 49.2 25.4 12.7 19.1 17.5
SDRT 3/8 h&d 1/8 R853656 3/8 1/8 3/32 2 1250 141 55.6 37.3 17.5 29.4 19.8
SDRT 3/8 h&d 5/32 R853246 3/8 5/32 1/8 3 1250 141 55.6 37.3 17.5 29.4 19.8
SDRT 1/2 h&d 5/32 R853364 1/2 5/32 1/8 3 2500 282 60.3 47.6 22.2 31.8 20.6
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
