Sturtevant Richmont SLTC

Kapazität 17 / 34 / 85 / 200 / 400 / 800 Nm

Klick-Drehmomentschlüssel mit kabelgebundener Überwachung

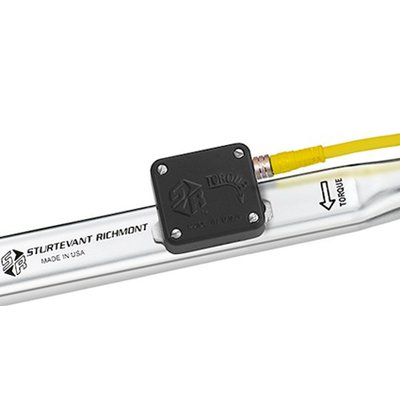

Diese Drehmoment-Knackschlüssel basieren auf den Sturtevant Richmont Baureihen LTC/LTCR/LTCS, besitzen jedoch einen zusätzlichen Signalschalter seitlich am Gehäuse. Der Schalter wird durch das Abknacken des Drehmomentschlüssels betätigt und kommuniziert den erfolgten Abknackvorgang an die angeschlossene Steuerung. Einsetzbar sind die SLTC-Schlüssel mit Sturtevant Richmont's Überwachungsgerät PTV (hardwire) oder einer SPS. Die Stromversorgung erfolgt über PTV oder SPS.



Die Schwalbenschwanzaufnahme bietet außergewöhnliche Biegesteifheit und Verschleißfestigkeit und ermöglicht ein schnelles Austauschen der Werkzeugköpfe ohne Drehmomentverstellung.



Mittels optionalem Einstellwerkzeug "CART" lässt sich das Drehmoment auf einem passenden Prüfgerät stufenlos verstellen. Der präzise Einstellmechanismus verhindert Drehmomentveränderungen auch unter härtesten Produktionsbedingungen. Das Prüfgerät sollte eine Genauigkeit von mindestens ± 1% aufweisen. Geeignete Geräte finden Sie in unserem Produktsegment „Drehmomentmesstechnik“.



Leistungsmerkmale



  • Wiederholgenauigkeit ± 4% des eingestellten Wertes (innerhalb 20-100% der Kapazität)
  • Übertrifft ASME B107.14A sowie DIN EN ISO 6789 und US-Spezifikation GGG-W-686E.
  • Zieldrehmoment voreinstellbar (preset) mittels Einstellschlüssel und Prüfgerät.
  • Länge des optionalen Spiralkabels ca. 0,9 m entspannt und ca. 3,6 m zugbelastet.
  • Stromversorgung durch PTV oder SPS.



Optionen



  • Ein separat erhältliches 2-adriges Spiralkabel ermöglicht gute Erreichbarkeit der Schraubstelle ohne nennenswertes Mehrgewicht oder Zugwiderstand.
  • Wahlweise ist das Spiralkabel mit dem abgebildeten Flachpol-Stecker oder mit blanken Litzen bestellbar.
  • Einstellwerkzeug CART # R819117
  • Griffverlängerung (bis Modell 3000I)
  • Rohrverlängerung (nur Modell 7200I)



Service/Info



SLTC
Modell Art.-Nr. Drehmoment [N·m] Drehmoment [lbf·in] Wkzg-Aufn Gewicht [kg] Option Spiralkabel (Stecker) Option Spiralkabel (Litzen) Griff
SLTC 150i R810854 3.4 - 17 30 - 150 Dovetail 0.3 R10440 R10442 Soft
SLTC 300i R810855 6.8 - 34 60 - 300 Dovetail 0.4 R10421 R10423 Soft
SLTC 750i R810856 17 - 85 150 - 750 Dovetail 0.5 R10421 R10423 Soft
SLTC 1800i R810857 40 - 200 360 - 1800 Dovetail 0.6 R10421 R10423 Soft
SLTC 3600i R810858 80 - 400 720 - 3600 Dovetail 2.5 R10421 R10423 MG
SLTCS 7200i R810859 160 - 800 1440 - 7200 3/4” Fix 3.7 R10421 R10423 MG
SLTCR 7200i R810860 160 - 800 1440 - 7200 3/4” Rt. 4.5 R10421 R10423 MG

Die Modelle bis 3000I (340 Nm) sind mit einem ergonomisch optimierten weichen Handgriff ausgestattet. Das aufgeprägte SR-Logo markiert den optimalen Kraftangriffspunkt. Größenbedingt entfällt dieser Kunststoffgriff bei den Modellen ab 3600I (400 Nm), stattdessen haben jene einen gerändelten Metallgriff (MG).



In der Tabelle angegeben ist der vom Hersteller genannte Drehmomentbereich. Empfehlenswert ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, kann ein größeres Modell ergonomisch vorteilhafter sein.


Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
