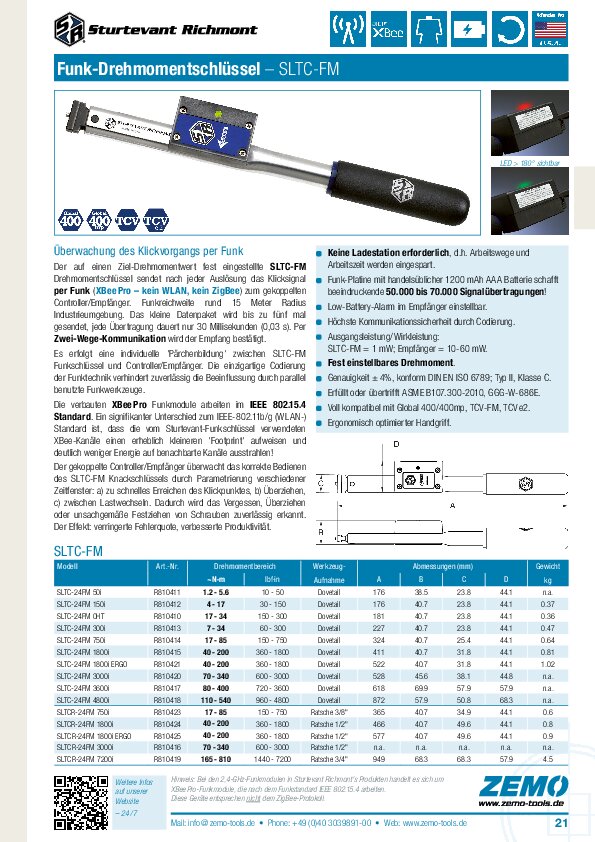

Sturtevant Richmont SLTC-FM

Kapazität 6 / 17 / 34 / 85 / 200 / 340 / 400 / 540 / 800 Nm

Signal-Drehmomentschlüssel mit Funk-Übertragung

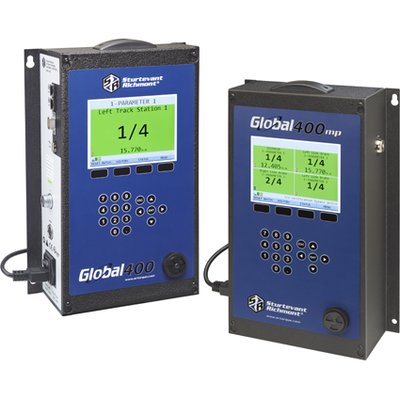

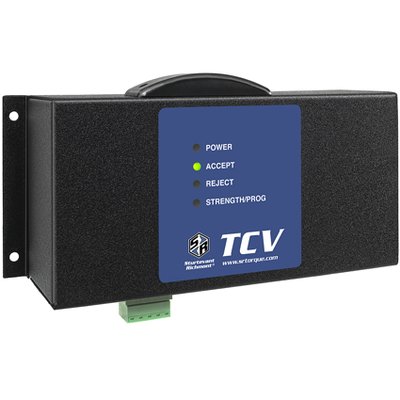

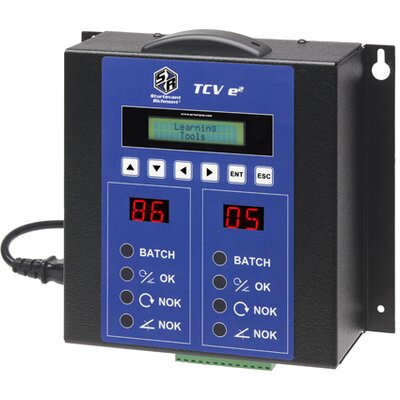

Wenn ein auslösender Drehmomentschlüssel auf einer Verschraubung betätigt wird, entsteht ein gewisses Zeitfenster zwischen Auslösen und Entspannen des Schlüssels. Der SLTC-FM Knackschlüssel benutzt einen Timer, um diesen „Klickzyklus“ zu kontrollieren. Das angeschlossene Überwachungsgerät ( TCV / PTV / Global 8 / Global 400 ) vergleicht die gemessene Zeit mit der einprogrammierten Minimum- und Maximum-Zeitspanne und gibt dem Bediener sofortige Rückmeldung über iO oder NiO des Abknackvorgangs.

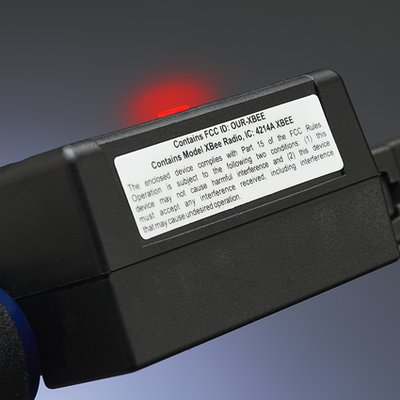

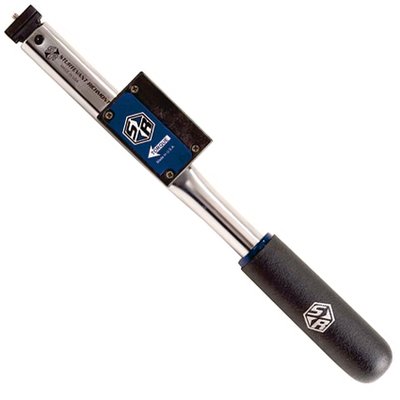

Die SLTC-FM Produktions-Knackschlüssel basieren auf Sturtevant Richmont's bewährten Baureihen LTC und LTCR, besitzen jedoch einen zusätzlichen FM-Signaltransmitter seitlich am Gehäuse. Mit Betätigen des Schlüssels wird das Schaltsignal ausgelöst und über bis zu 16 Meter Funkstrecke zum Controller gesendet (XBee-PRO, IEEE 802.15.4, kein ZigBee).



Auf insgesamt 12 Kanälen erfolgt eine individuelle Adressierung jedes einzelnen FM-Schlüssels, vergleichbar e-Mail System, sodass auch bei parallelem Gebrauch mehrerer Controller mit Funkschlüsseln keine Interferenzen auftreten. Zur Sicherstellung der Übertragung wird jedes FM-Signal bis zu 5 mal gesendet, Übertragungszeit jeweils ca. 30 Millisekunden. Durch wechselseitige (Zwei-Wege) Kommunikation wird der Empfang bestätigt.

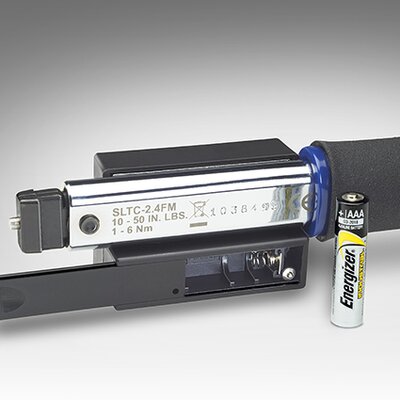

Arbeitszeit und -wege werden eingespart, da für Sturtevant Richmont's batteriegespeiste Funkschlüssel keine zeitraubenden Ladevorgänge erforderlich sind. Wenn ein Austausch der Batterie ansteht, ist dies innerhalb weniger Augenblicke erledigt. Beeindruckende 50.000 bis 70.000 Signalübertragungen schafft der SLTC-Schlüssel mit einer 1200 mAh Microzelle (AAA). Dadurch ist das System auch für Mehrschichtbetrieb hervorragend geeignet.

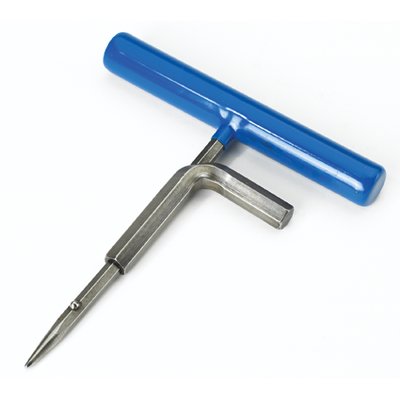

Mittels optionalem Einstellwerkzeug CART lässt sich das Drehmoment auf einem Prüfgerät stufenlos verstellen. Der präzise Einstellmechanismus verhindert Drehmomentveränderungen auch unter härtesten Produktionsbedingungen. Das Prüfgerät sollte eine Genauigkeit von mindestens ± 1% erbringen. Geeignete Geräte finden Sie in unserem Produktsegment „Messtechnik“.



Leistungsmerkmale

  • Fehlergrenze ± 4% des eingestellten Wertes
  • Übertrifft ASME B107.14A sowie DIN EN ISO 6789 und GGG-W-686E
  • Hochzuverlässige 2-Wege-Kommunikation (XBee Pro, IEEE 802.15.4, kein ZigBee)
  • Reichweite ~16 Meter Funkstrecke
  • Neue Platine mit 1200 mAh Microzelle (AAA) – energiesparend und umweltschonend! *

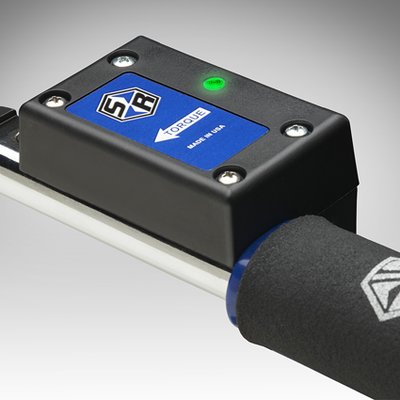

  • Leicht erhabene LED auch von der Seite gut sichtbar
  • Batteriewechsel innerhalb weniger Augenblicke – keine stundenlangen Ladevorgänge
  • Low Battery Warnung einstellbar
  • Über 200 verschiedene Werkzeugköpfe zur Auswahl
  • Ergonomisch optimierter Handgriff für ermüdungsarmes Arbeiten. Aufgeprägtes SR-Logo markiert optimalen Kraftangriffspunkt.



Lieferumfang

  • Drehmomentschlüssel SLTC-24FM
  • Microzelle (AAA, IEC R03)
  • Bedienungsanleitung (deu)
SLTC-FM – mit Schwalbenschwanz
Modell Art.-Nr. Kapazität lbf·in Kapazität N·m Werkzeug-Aufnahme Länge mm Gewicht kg
SLTC24FM 50 I R810411 50 5.6 Dovetail 176 n.a.
SLTC24FM 150 I R810412 150 17 Dovetail 176 0.37
SLTC24FM 300 I 0HT R810410 300 34 Dovetail 181 0.36
SLTC24FM 300 I R810413 300 34 Dovetail 227 0.47
SLTC24FM 750 I R810414 750 85 Dovetail 324 0.64
SLTC24FM 1800 I R810415 1800 200 Dovetail 411 0.81
SLTC24FM 1800i ERGO R810421 1800 200 Dovetail 522 1.02
SLTC24FM 3000 I R810420 3000 340 Dovetail 528 n.a.
SLTC24FM 3600 I R810417 3600 400 Dovetail 618 n. a.
SLTC24FM 4800 I R810418 4800 540 Dovetail 872 n. a.
SLTCR-FM – mit Ratschenkopf
Modell Art.-Nr. Kapazität lbf·in Kapazität N·m Werkzeug-Aufnahme Länge mm Gewicht kg
SLTCR24FM 750 I R810423 750 85 3/8 365 0.6
SLTCR24FM 1800 I R810424 1800 200 1/2 465 0.8
SLTCR24FM 1800 I ERGO R810425 1800 200 1/2 577 0.9
SLTCR24FM 3000 I R810416 3000 340 1/2 n.a. n.a.
SLTCR24FM 7200 I R810419 7200 800 3/4 949 4.5

* Kann auch mit NiMH Akku betrieben werden. Ältere SLTC-24FM Schlüssel (bis 250 Foot-Pounds bzw. 340 Nm) mit 6V Lithium-Batterie können auf die neue AAA Platine umgerüstet werden. Hierzu gibt es ein spezielles Retro-Fit Kit. Bei Interesse wenden Sie sich bitte an unsere Fachberater.

Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/4 bis 3/4 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, sollte ein größeres Modell gewählt werden.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
