Sturtevant Richmont TD

Kapazität 70 cN·m / 900 cN·m

Elektronischer Drehmoment-/Drehwinkel-Schraubendreher (ohne Funk)

Die digitalen TD Drehmoment- und Winkelschrauber bieten ein neues Maß an Drehmomentkontrolle und Genauigkeit für Anwendungen mit geringem Drehmoment. Alle Drehmoment- und Winkeleinstellungen werden über die Tasten am Werkzeug eingestellt. P-Sets werden über das Tastenfeld am Schraubendreher erstellt, bearbeitet und gespeichert.

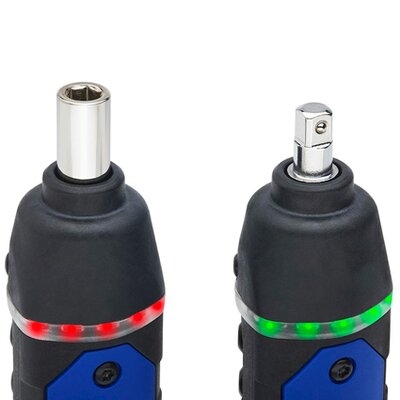

Die Hintergrundbeleuchtung des Displays schaltet sich ein, sobald ein Drehmoment aufgebracht wird. Den erzeugten Drehmoment- und Winkelwert zeigt der TD Schraubendreher auf der Digitalanzeige an. Zusätzlich leuchtet das am Vorderteil integrierte Lichtband in der dem Schraubstatus entsprechenden Farbe; außerdem gibt der Schraubendreher einen Signalton ab und der Griff vibriert, wenn das vorgegebene Drehmoment erreicht ist.

Die Drehmoment- und Winkelfunktionalität benachrichtigt den/die Benutzer/in unmittelbar, wenn versucht wird, ein Befestigungselement anzuziehen, das bereits zuvor angezogen wurde oder ein schadhaftes Gewinde aufweist.

Der Zugriff auf die Ergebnisliste im TD erfolgt durch einfaches Durchblättern des Protokolls. Die Drehmomentergebnisse werden dort gespeichert.

Leistungsmerkmale

Genauigkeit ± 2% des angezeigten Wertes innerhalb 20% bis 100% der Kapazität – rechts/links
ESD-geschützt, wenn das Erdungsband ordnungsgemäß getragen wird
Stromversorgung durch 1 wiederaufladbaren NiMH-Akku
Passwortgeschützt
Messeinheiten: in-oz, in-lb, ft-lb, cNm, Nm, cmkg
Messmodi: PEAK (Spitzenwert), TAM (Drehmoment+Winkel), T2A (Drehmoment:Winkel), residuales, vorhandenes (prevailing) Drehmoment

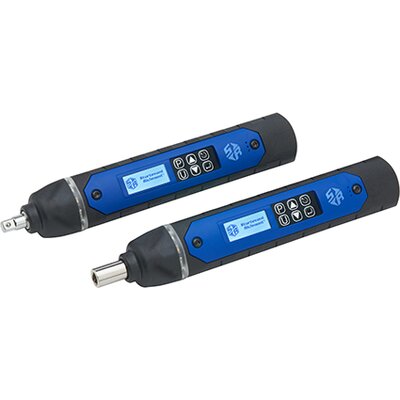

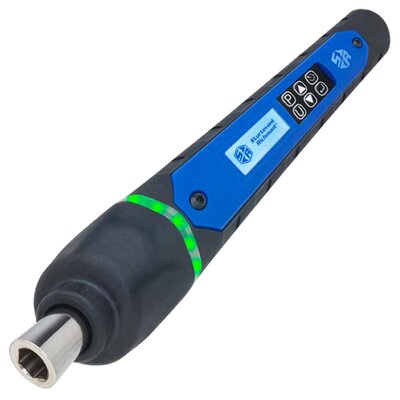

Die 80 in.lb. Versionen sind mit 1/4-Zoll-Innensechskant oder 1/4-Zoll-Vierkantantrieb erhältlich. Die 100 in.oz. Version wird mit dem 1/4" Innensechskantantrieb geliefert.

Komformität

Erfüllt/übertrifft ASME B107.300-2010 und DIN EN ISO 6789
CE-Kennzeichnung gemäß Verordnung (EG) Nr. 765/2008
RoHS-konform gemäß EU-Richtlinie 2011/65

Lieferumfang

Drehmoment-/Drehwinkelschraubendreher TD
1 Stk NiMH Akku 'Mignon' 1.2V (AA, IEC HR6)
Original-Bedienungsanleitung (engl.)
+ deutsche Übersetzung (i.V.)
Rückführbares Werkskalibrierzertifikat (NIST)
aus SR's nach ISO/IEC 17025 akkreditiertem Kalibrierlabor

Optionen / Zubehör

R21258 = NiMH Akku 'Mignon' 1.2V AA, IEC HR6 (4er Pack)
R10740 = Akku-Ladegerät 4 Slots
R10741 = Akku-Ladegerät 8 Slots
R10769 = L-Griffstück für 80 in.lb Modell

Alternative

Modell 1350-TD = Digitaler Drehmoment-/Drehwinkel-Schraubendreher mit Funk

Modell	Art.-Nr.	Kapazität [cN·m]	Kapazität [lbf·in]	Kapazität [ozf·in]	6kt [Zoll]	4kt [Zoll]	Länge [mm]	Gewicht [kg]
TD 80	R10775	900	80	–	1/4	–	191	0.23
TDM 80	R10776	900	80	–	–	1/4	191	0.23
TD 100	R10777	70	–	100	1/4	–	191	0.23

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfehlenswert ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, kann ein größeres Modell vorteilhafter sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
