Industriewerkzeuge
Drehmomentsysteme

Sturtevant Richmont TT

Kapazität 18 cNm // 1 / 6 / 11 / 34 / 100 / 200 / 340 / 800 / 1350 / 2700 Nm

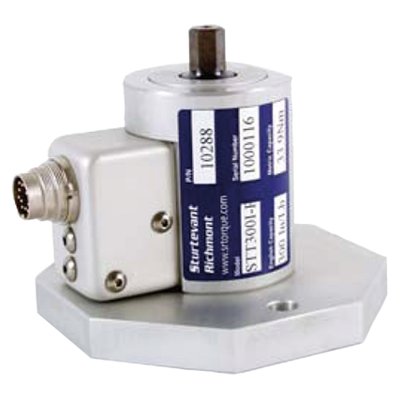

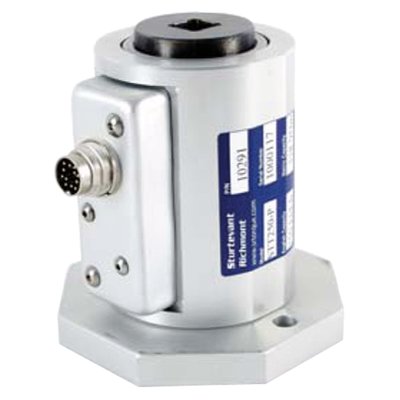

Drehmomentaufnehmer mit Standard-Montageflansch



Hochgenaue SR Drehmomentsensoren mit integriertem Montageflansch. Als Auslesegerät dient das SR Drehmoment-Anzeigesystem DTT System 8.



Um die Meßgenauigkeit der TT-Drehmomentaufnehmer optimal auszunutzen, sollten diese mit einem Mechanical Loader verwendet werden, auf dem ML-250 auch unter Verwendung der optionalen 4-fach Drehwechselplatte "Quad-Plate".



Die kleinen Modelle bis 400 ozf·in können mittels optionalem Winkelhalter STMB oder UMB auf einem Werktisch oder Prüfwagen montiert werden. Die großen Sensoren (ab 500 lbf·ft) lassen sich auf Montagewinkel UMB montieren.



Features



  • Integrierter Montageflansch.
  • Verwendbar mit Drehmoment-Lastgerät ML-250 und ML-600.
  • Bis 250 ft.lb verwendbar mit Quad Plate auf ML-250.
  • Benötigt Signalkabel R10293 (außer TT-25IO, TT-1000 und TT-2000).
  • Bis 400 in.oz montierbar auf Winkelhalter STMB oder UMB.
  • Ab 500 ft.lb montierbar auf Winkelhalter UMB.



Optionale Komponenten



  • R10293 = Signalkabel ca. 1,20 m *
  • R10153 = Einfach-Montagewinkel UMB (ab 500 ft.lb)
  • R10154 = Dreifach-Montagewinkel STMB (bis 400 in.oz)
  • R10601 = Switchbox 4-Weg
  • R870776 = Vierkant-Adapter 1/4"f x 3/8"m
  • R870777 = Vierkant-Adapter 3/8"f x 1/2"m
  • R870778 = Vierkant-Adapter 1/2"f x 3/4"m
  • R870779 = Vierkant-Adapter 3/4"f x 1/1"m
Serie TT(P)
Modell Art.-Nr. Drehmoment [ozf·in] Drehmoment [lbf·in] Drehmoment [lbf·ft] Drehmoment [cN·m] Drehmoment [N·m] 6kt.(m) [Zoll] 4kt.(f) [Zoll]
TT 25 IO * R10009 2.5 - 25 1.77 - 17.7 1/4
TT-P 10 I R10285 10 - 160 1 - 10 11 - 113 0.1 - 1.1 1/4
TT-P 50 I R10286 80 - 800 5 - 50 56 - 564 0.6 - 5.6 1/4
TT-P 100 I R10287 160 - 1600 10 - 100 113 - 1130 1.1 - 11 3/8
TT-P 300 I R10288 480 - 4800 30 - 300 2.5 - 25 339 - 3389 3.4 - 34 3/8
TT-P 80 R10289 96 - 960 8 - 80 11 - 108 1/2
TT-P 150 R10290 180 - 1800 15 - 150 20 - 203 1/2
TT-P 250 R10291 300 - 3000 25 - 250 34 - 339 3/4
TT-P 600 R10292 720 - 7200 60 - 600 81 - 813 3/4

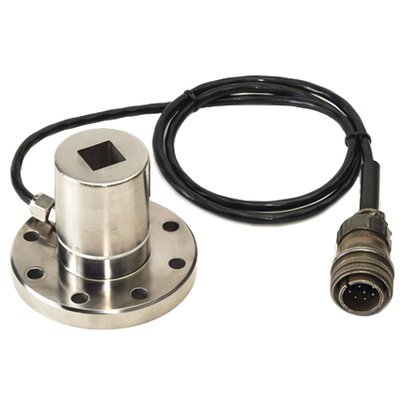

TT-1000 * R10026 100 - 1000 135 - 1355 1
TT-2000 * R10027 200 - 2000 271 - 2711 1

* Modelle mit fest angebautem Signalkabel. Alle übrigen benötigen zusätzliches Signalkabel # R10293.

(m) = männlich, (f) = weiblich

Ein Drehmomentprüfmittel ist so auszuwählen, dass es vorwiegend im mittleren Leistungsbereich eingesetzt wird. Müsste man regelmäßig nahe der max. Belastbarkeit arbeiten, sollte ein größeres Modell bevorzugt werden.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
