Tohnichi ATG (-S)

Kapazität 0.45 / 0.9 / 1.5 / 3 / 6 / 12 / 24 cNm

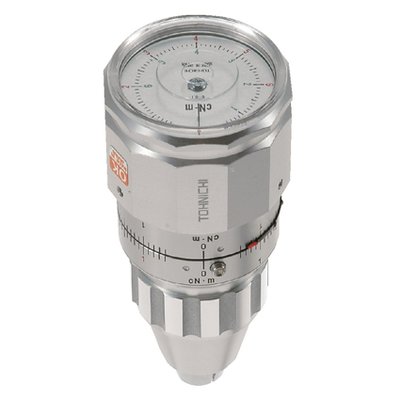

Drehmoment-Prüfgerät mit analoger Skalenuhr



Ideal zum Messen, Prüfen und Anziehen von sehr kleinen Drehmomenten. Die große analoge Skalenuhr und die seitliche Schleppzeigeranzeige am Gehäuse (nicht bei ATG045CN) gewähren ein exaktes Ablesen der Messwerte aus verschiedenen Arbeitspositionen. Modelle mit der Endung -S haben einen zusätzlichen Schleppzeiger im oberen Display.



Es bestehen vielfältige Einsatzmöglichkeiten. Die ATG Messuhren sind auch für überratschende Objekte geeignet oder bspw. zum Messen des Drehmoments bei kieferorthopädischen Federn, u.v.a.m.



ATG Messuhren werden standardmäßig mit SI-Skale (cN·m) angeboten, sind auf Anfrage aber auch in imperialer (ozf·in) oder metrischer (gf·cm) Einheit erhältlich.



Leistungsmerkmale



  • Messgenauigkeit ± 2%
  • Messung in beiden Drehrichtungen – rechts/links
  • Skalierung 270 Grad je Seite, Überlastschutz ist eingebaut
  • Seitliche Skalenanzeige gewährleistet ausgezeichnete Sichtbarkeit
  • Modelle mit Endung '-S' haben einen Schleppzeiger im oberen Display*
  • Standard mit Aluminiumgehäuse und Vollstahlfutter (No. 321)



Standard-Lieferumfang



  • Messuhr ATG
  • Stabile Schutzbox
  • Original-Bedienungsanleitung (engl.)
  • Werkskalibrierzertifikat (ISO/JCSS)



Optionen



  • Imperiale Skale (ozf·in)
  • Metrische Skale (gf·cm)
  • Kunststoff-Futter (No. 322)
  • Kalibrier-Set 'ATGTCL24CN'
ATG (S.I.)
Modell Art.-Nr. Drehmoment [cN·m] Graduierung Länge [mm] Durchm. [mm] Spannaufn. [mm] Gewicht [kg]
ATG045CN T251001 0.05 - 0.45 0.01 89 43.5 1 - 6.5 0.180
ATG09CN(-S) T251004(-S) 0.10 - 0.90 0.02 89 43.5 1 - 6.5 0.180
ATG1.5CN(-S) T251007(-S) 0.20 - 1.50 0.02 89 43.5 1 - 6.5 0.180
ATG3CN(-S) T251010(-S) 0.30 - 3.00 0.05 89 43.5 1 - 6.5 0.180
ATG6CN(-S) T251013(-S) 0.60 - 6.00 0.10 89 43.5 1 - 6.5 0.180
ATG12CN(-S) T251016(-S) 1.00 - 12.0 0.20 89 43.5 1 - 6.5 0.180
ATG24CN(-S) T251019(-S) 3.00 - 24.0 0.50 89 43.5 1 - 6.5 0.180
ATG (imperial)
Modell Art.-Nr. Drehmoment [ozf·in] Graduierung Länge [mm] Durchm. [mm] Spannaufn. [mm] Gewicht [kg]
ATG06Z T251003 0.06 - 0.6 0.01 89 43.5 1 - 6.5 0.18
ATG1.5Z-S T251006-S 0.2 - 1.5 0.02 89 43.5 1 - 6.5 0.18
ATG2.4Z-S T251009-S 0.3 - 2.4 0.05 89 43.5 1 - 6.5 0.18
ATG4.5Z-S T251012-S 0.5 - 4.5 0.1 89 43.5 1 - 6.5 0.18
ATG9Z-S T251015-S 1 - 9 0.2 89 43.5 1 - 6.5 0.18
ATG18Z-S T251018-S 2 - 18 0.5 89 43.5 1 - 6.5 0.18
ATG36Z-S T251021-S 4 - 36 0.5 89 43.5 1 - 6.5 0.18
ATG (metrisch)
Modell Art.-Nr. Drehmoment [gf·cm] Graduierung Länge [mm] Durchm. [mm] Spannaufn. [mm] Gewicht [kg]
45ATG T251002 5 - 45 1 89 43.5 1 - 6.5 0.18
90ATG(-S) T251005(-S) 10 - 90 2 89 43.5 1 - 6.5 0.18
150ATG(-S) T251008(-S) 20 - 150 2 89 43.5 1 - 6.5 0.18
300ATG(-S) T251011(-S) 30 - 300 5 89 43.5 1 - 6.5 0.18
600ATG(-S) T251014(-S) 60 - 600 10 89 43.5 1 - 6.5 0.18
1200ATG(-S) T251017(-S) 100 - 1200 20 89 43.5 1 - 6.5 0.18
2400ATG(-S) T251020(-S) 300 - 2400 50 89 43.5 1 - 6.5 0.18

Ein Drehmomentprüfmittel sollte so gewählt werden, dass es vorwiegend im mittleren Leistungsbereich eingesetzt wird. Müsste man regelmäßig nahe der max. Belastbarkeit arbeiten, wäre ein größeres Modell ratsamer.



Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
