Tohnichi ATGE-G

Kapazität 0.5 / 1 / 2 / 5 / 10 / 20 cNm

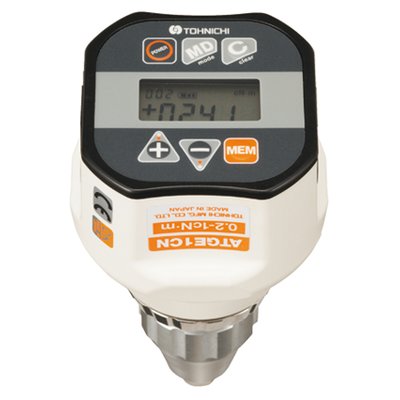

Drehmoment-Prüfgerät mit abziehbarem LC-Display



Ideal zur Messung, Inspektion und Montage von feinmechanischen oder elektronischen Komponenten. Die herausziehbare Digitalanzeige ermöglicht ein komfortables Ablesen der Messwerte in verschiedenen Arbeitspositionen: handgeführt, als Tischgerät und/oder mit optionaler Spannvorrichtung.

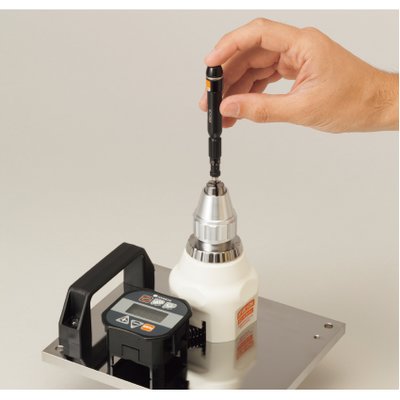

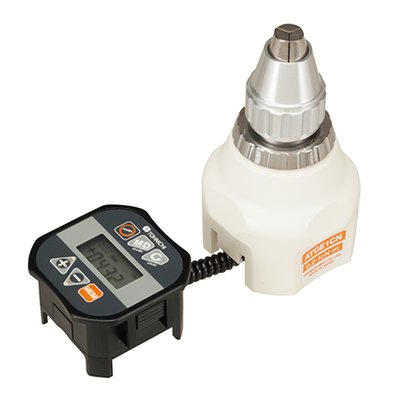

Das Digitaldisplay lässt sich einfach aus dem Gehäuse schieben und ist mittels Spiralkabel befestigt. In Kombination mit dem optionalen Befestigungsstand #808 kann die Messuhr stationär montiert werden, was beispielsweise das Prüfen von kleinen Drehmoment-Schraubendrehern erleichtert.



Es bestehen vielfältige Einsatzmöglichkeiten. ATGE Messuhren sind auch für drehende Objekte geeignet, z.B. für Kleinmotoren, Encoder, Potentiometer u.ä.



Features



  • Anzeige von Einheit, Batteriezustand, Richtung, Zähler 3-stellig, Drehmomentwert 4-stellig.
  • 2 Messmodi: Spitzenwert, Mitlauf.
  • 4 Messeinheiten: cN·m, mN·m, gf·cm, ozf·in.
  • Messgenauigkeit ± 2% auf 1 Digit (Graduierung) gerundet.
  • Bidirektionale Messung – rechts/links.
  • Aluminum-Abdeckung und schlüsselloses 3-Backen-Stahlfutter.
  • Physikalischer Stopper verhindert versehentliche Überbelastung.
  • Speicher für 999 Messungen, Statistikfunktion (Max/Min/Mittel).
  • Lithium-Knopfzelle gewährt bis zu 10 Stunden Dauerbetrieb.
  • Mini-USB Schnittstelle für Datentransfer zum Computer.
  • CE-Kennzeichnung, RoHS kompatibel.



Standard-Lieferumfang



  • Messuhr ATGE
  • Lithiumbatterie CR-2450
  • Original-Bedienungsanleitung (engl.)
  • Werkskalibrierzertifikat (SI)
  • Stabile Schutzbox



Optionen



  • Standardmäßig auf SI-Messeinheit kalibriert. Auf Anfrage auch mit Kalibrierung in englischer (ozf·in) oder metrischer (gf·cm) Einheit erhältlich.



Ergänzende Komponenten



  • T287384 = USB-Kabel #384 (Data Receiver Software gratis)
  • T287005 = AC-Netzadapter #BA-7 (erfordert Kabel 384) Hinweis: keine Ladefunktion.

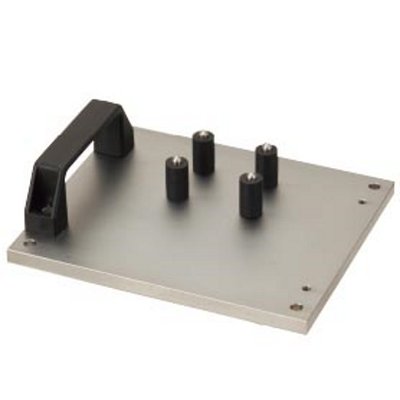

  • T287808 = Befestigungsstand #808
  • T287800 = Objekt-Klemmvorrichtung #800 (für Durchm. 10-58 mm)
  • T291004 = Kunststoff-Futter #322
  • T287806 = Kalibrieradapter #806
ATGE-G
Modell Art.-Nr. Drehmoment [cN·m] Graduierung Länge [mm] Durchm. [mm] Spannaufn. [mm] Gewicht [kg]
ATGE 05CN-G T251100 0.1 - 0.5 0.001 120 67 1 - 6.5 0.305
ATGE 1CN-G T251101 0.2 - 1 0.001 120 67 1 - 6.5 0.305
ATGE 2CN-G T251102 0.4 - 2 0.002 120 67 1 - 6.5 0.305
ATGE 5CN-G T251103 1 - 5 0.005 120 67 1 - 6.5 0.305
ATGE 10CN-G T251104 2 - 10 0.01 120 67 1 - 6.5 0.305
ATGE 20CN-G T251105 4 - 20 0.02 120 67 1 - 6.5 0.305

Ein Drehmomentprüfmittel sollte so gewählt werden, dass es vorwiegend im mittleren Leistungsbereich eingesetzt wird. Müsste man regelmäßig nahe der max. Belastbarkeit arbeiten, wäre ein größeres Modell ratsamer.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
