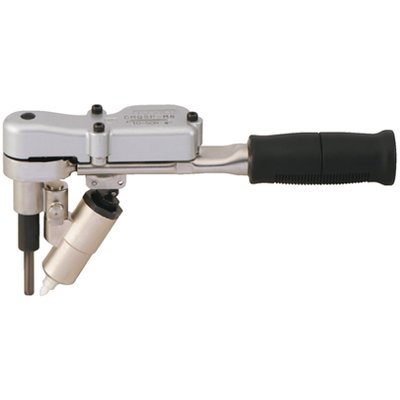

Tohnichi CMQSP

Kapazität 25 / 50 / 100 / 140 Nm

Ratschen-Drehmomentschlüssel mit Farbmarkierung auf Innensechskantschrauben

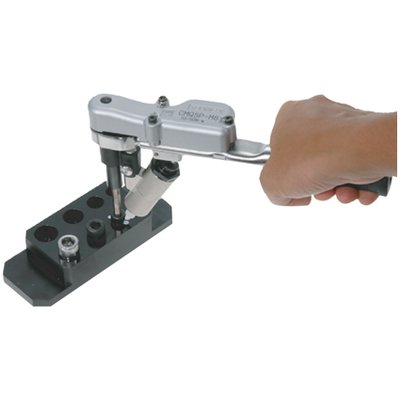

Bei Erreichen des eingestellten Drehmoments stempelt die Markiervorrichtung die Schraube seitlich ab. Da die Farbmarkierung an der Seite der Schraube und des Werkstücks angebracht wird, können somit nicht nur versäumte Anziehvorgänge sondern auch zu lockere Schrauben rasch erkannt werden.



Der Markerstempel wird auf einfache Weise im speziellen Steckeinsatz installiert. Nur wenn das eingestellte Drehmoment erreicht ist, erfolgt eine Stempelung. Wird der Drehmomentwert nicht erreicht, wird auch nicht markiert. Die Markierung wird mit schnelltrockender Spezialfarbe dauerhaft aufgebracht. Eine Tintenfüllung reicht für etwa 3000 Stempelvorgänge.



Zur Drehmomenteinstellung ist ein passendes Prüfgerät erforderlich. Für voreingestellte Lieferung ab Werk geben Sie bitte das gewünschte Drehmoment bei der Bestellung an.



Leistungsmerkmale

  • Ratschenkopf mit 24 Zähnen und 15° Arbeitswinkel.
  • Anziehen und Markieren der Schraube in einem Arbeitsgang.
  • ca. 3000 Stempelungen/Tintenfüllung.
  • Schnelltrocknende Tinte.
  • Konform DIN EN ISO 6789:2017.
  • Voreingestelltes Drehmoment auf Anfrage.



Standard-Lieferumfang

  • Drehmomentschlüssel-Grundgerät
  • 2 Biteinsätze
  • Justierwerkzeug für Biteinsatz
  • Markereinsatz und -gehäuse
  • Rückführbares Werkskalibrierzertifikat (JCSS/ISO)
  • Original-Bedienungsanleitung (engl.)
    + deutsche Übersetzung



Optionale Komponenten & Ersatzteile

  • Markertinte:
    - T286070 = No. 776 – weiß (W)
    - T286071 = No. 777 – gelb (Y)

  • Lösungsmittel:
    - T286079 = No. 794 – W/Y

  • Ersatz-Bit:
    - T286001 = No. 724 – M6
    - T286002 = No. 725 – M8
    - T286003 = No. 726 – M10
    - T286004 = No. 727 – M12

  • Drehmoment-Einstellwerkzeug:
    - T289931 = No. 931 – für CMQSP-M6
    - T289930 = No. 930 – für CMQSP-M8 / -M10 / -M12

  • Markeraufsatz:
    - T286060 = No. 792
CMQSP
Modell Art.-Nr. Drehmoment [N·m] SW [mm] optionales Einstellwkzg Gewicht [kg]
CMQSP M6 T212521 5 - 25 5 931 0.85
CMQSP M8 T212522 10 - 50 6 930 0.85
CMQSP M10 T212523 20 - 100 8 930 1.1
CMQSP M12 T212524 30 - 140 10 930 1.2

In der Tabelle angegeben ist der vom Hersteller genannte Einsatzbereich. Empfehlenswert ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, kann ein größeres Modell vorteilhafter sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
