Tohnichi FTD-S

Kapazität 2 / 5 / 10 / 20 / 50 / 100 / 200 / 400 cNm // 8 Nm / 16 Nm

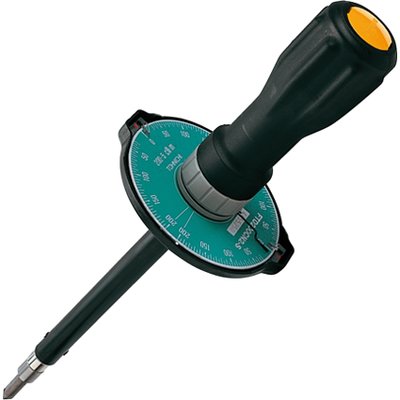

Prüf-Drehmomentschraubendreher mit großer Skalenscheibe und Schleppzeiger

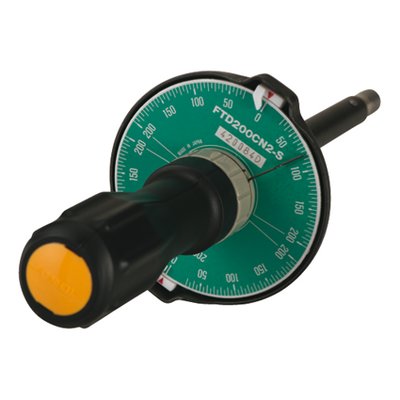

Tohnichi's direktanzeigender Drehmoment-Schraubendreher FTD-S ist hervorragend geeignet zum Prüfen angezogener Schrauben. Dank der bidirektionalen Skalenscheibe ist der Einsatz zum Prüfen des Drehmoments durch sowohl Nachziehen als auch Lösen möglich. Der Schleppzeiger erfasst den erreichten Spitzenwert.

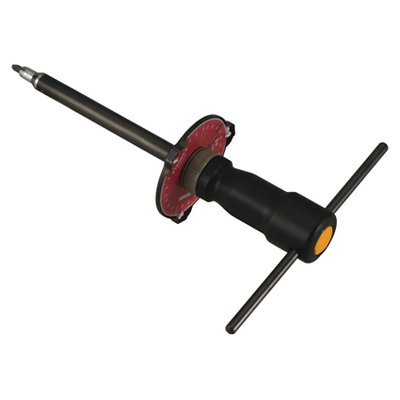

Standard mit 1/4“ Sechskantaufnahme für Bits und Adapter nach DIN 3126 E 6,3. Nur die beiden größeren Modelle FTD8N2-S und FTD16N2-S haben einen Vierkantabtrieb und sind mit einem zusätzlichen Anziehwerkzeug ("T-Griff") ausgestattet.



Der FTD-S Schraubendreher ist in verschiedenen Messeinheiten erhältlich für internationalen Gebrauch. Kalibrierungsverfahren gemäß ISO 6789 Typ I Klasse D.



Leistungsmerkmale

  • Bidirektionale Messung (rechts/links)
  • Spitzenwertanzeige durch Schleppzeiger
  • Max. Anzeigeabweichung und Kalibrierung konform DIN EN ISO 6789 Typ I Klasse D
  • Werkzeugaufnahme 1/4"



Lieferumfang

  • Schraubendreher FTD-S
  • Rückführbares Kalibrierzertifikat (ISO/JIS)
  • Bedienungsanleitung (engl)



Optionen

  • Metrische Einheit (gf·m, kgf·m) auf Anfrage.
FTD-S (cN·m)
Modell Art.-Nr. Drehmoment* cN·m Skalenteilung cN·m Länge mm Griff-Durchm. mm 6kt. (f) Zoll Gewicht kg
FTD 2 CN-S T201010 0.3 - 2 0.05 152 20 1/4 0.14
FTD 5 CN-S T201013 0.5 - 5 0.1 152 20 1/4 0.14
FTD 10 CN-S T201016 1 - 10 0.2 152 20 1/4 0.14
FTD 20 CN-S T201019 3 - 20 0.5 152 20 1/4 0.14
FTD 50 CN2-S T201022 5 - 50 1 272 38 1/4 0.37
FTD 100 CN2-S T201026 10 - 100 2 272 38 1/4 0.37
FTD 200 CN2-S T201029 30 - 200 5 272 38 1/4 0.37
FTD 400 CN2-S T201032 50 - 400 10 272 38 1/4 0.37
FTD-S (ozf·in)
Modell Art.-Nr. Drehmoment* ozf·in Skalenteilung ozf·in Länge mm Griff-Durchm. mm 6kt. (f) Zoll Gewicht kg
FTD3Z2-S T201012 0.5 - 3 0.1 152 20 1/4 0.14
FTD7Z2-S T201015 1 - 7 0.2 152 20 1/4 0.14
FTD15Z2-S T201018 2 - 15 0.5 152 20 1/4 0.14
FTD30Z2-S T201021 5 - 30 1 152 20 1/4 0.14
FTD70Z2-S T201024 10 - 70 2 272 38 1/4 0.37
FTD-S (lbf·in)
Modell Art.-Nr. Drehmoment* lbf·in Skalenteilung lbf·in Länge mm Griff-Durchm. mm 6kt. (f) Zoll 4kt. (m) Zoll Gewicht kg
5FTD2-A-S T201025 0.5 - 5 0.1 272 38 1/4 - 0.37
10FTD2-A-S T201028 1 - 10 0.2 272 38 1/4 - 0.37
20FTD2-A-S T201031 3 - 20 0.5 272 38 1/4 - 0.37
40FTD2-A-S T201034 5 - 40 1 272 38 1/4 - 0.37
80FTD2-A-S T201037 10 - 70 2 338 50 - 1/4 0.90
160FTD2-A-S T201040 20 - 140 5 338 50 - 1/4 0.93
FTD-S (N·m)
Modell Art.-Nr. Drehmoment* N·m Skalenteilung N·m Länge mm Griff-Durchm. mm 4kt. (m) Zoll Gewicht kg
FTD 8 N2-S T201035 1 - 8 0.2 338 50 1/4 0.90
FTD 16 N2-S T201038 3 - 16 0.5 338 50 1/4 0.93

* Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/4 bis 3/4 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, sollte ein größeres Modell gewählt werden.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
