Industriewerkzeuge
Drehmomentsysteme
industry 4automotive

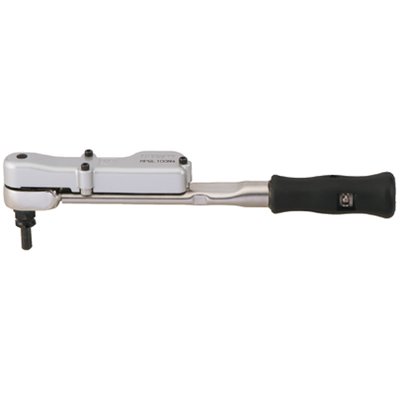

Tohnichi MQSP / MPQL

Kapazität 50 / 100 / 140 / 200 / 280 Nm*

Ratschen-Drehmomentschlüssel mit Farbmarkierung auf Muttern/Maschinenschrauben

Mit einem Farbmarkier-Drehmomentschlüssel lassen sich übersehene Verschraubungen auf einen Blick erkennen. Sobald dieser Klick-Drehmomentschlüssel den voreingestellten Drehmomentwert erreicht, wird der Schraubenkopf automatisch markiert. Anzug und Markierung der Schraube erfolgen in einem Arbeitsgang. Wird der Drehmomentwert nicht erreicht, wird auch nicht markiert. Die Markierung wird mit schnelltrockender Spezialfarbe dauerhaft aufgebracht.



Der Markerstempel wird auf einfache Weise im speziellen Steckschlüssel installiert. Eine Tintenfüllung reicht für etwa 5000-6000 Stempelvorgänge. Die Stempelhöhe ist ± 5 mm justierbar.



Leistungsmerkmale

  • Ratschenkopf mit 24 Zähnen und 15° Arbeitswinkel.
  • Anziehen und Markieren der Schraube in einem Arbeitsgang.
  • Stempelhöhe verstellbar (± 5 mm).
  • Schnelltrocknende Tinte.
  • Konform DIN EN ISO 6789:2017.



Ausführungen



  • MQSP = Preset-Typ ohne Skale; fest einstellbares Drehmoment. Ideal für ein aufeinanderfolgendes Festziehen mit dem gleichen Drehmoment (Produktion). Für die Einstellung des Drehmomentes ist ein passendes Prüfgerät und ein Einstelladapter (s.u.) erforderlich. Geben Sie bei der Anfrage/Bestellung das gewünschte Betriebsdrehmoment an (z.B.: MQSP140N X T110N・m).
  • MPQL = Pre-Lock Typ mit Skale; ermöglicht das Einstellen des Anzugsmoments am Werkzeug; geeignet für Anwendungen mit wechselnden Drehmomenten (Service). Ein Sechskant-Stiftschlüssel zum Einstellen des Drehmoments wird mitgeliefert.



Standard-Lieferumfang

  • Drehmomentschlüssel-Grundgerät
  • Rückführbares Werkskalibrierzertifikat (bei MPQL)
  • Original-Bedienungsanleitung (engl.)
    + deutsche Übersetzung



Wählen Sie die benötigte Ausstattung

  • Marker-Einsatz ('Patrone & Stempel'):
    - T286061-MG = No. 2780 – Durchmesser 5 mm für rot oder blau, bis SW 16
    - T286062-MG = No. 2782 – Durchmesser 5 mm für weiß oder gelb, bis SW 16
    - T286063-MG = No. 2783 – Durchmesser 9 mm für rot oder blau, ab SW 17
    - T286064-MG = No. 2785 – Durchmesser 9 mm für weiß oder gelb, ab SW 17

  • Marker-Tinte:
    - T286070 = No. 777 – weiss (W)
    - T286071 = No. 776 – gelb (Y)
    - T286072 = No. 1770 – rot (R) 10er Pack
    - T286073 = No. 1771 – blau (B) 10er Pack

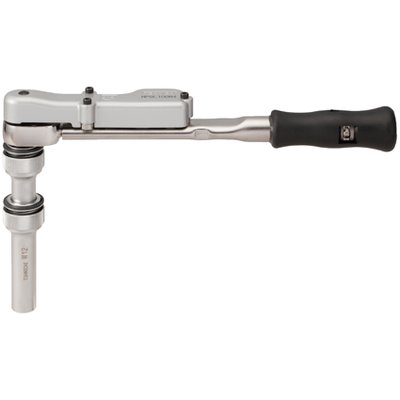

  • Marker-Steckschlüssel für M...50N bis 200N:
    - T286410 = 4MH-10 # 2700 – SW 10 mm, max 25 Nm
    - T286412 = 4MH-12 # 2701 – SW 12 mm, max 35 Nm
    - T286413 = 4MH-13 # 2702 – SW 13 mm, max 40 Nm
    - T286414 = 4MH-14 # 2703 – SW 14 mm, max 60 Nm
    - T286416 = 4MH-16 # 2704 – SW 16 mm, max 70 Nm
    - T286417 = 4MH-17 # 2705 – SW 17 mm, max 110 Nm
    - T286418 = 4MH-18 # 2706 – SW 18 mm, max 120 Nm
    - T286419 = 4MH-19 # 2707 – SW 19 mm, max 170 Nm
    - T286422 = 4MH-22 # 2709 – SW 22 mm, max 190 Nm
    - T286424 = 4MH-24 # 2710 – SW 24 mm, max 200 Nm

  • Marker-Steckschlüssel für M...280N:
    - T286622 = 6MH-22 # 2720 – SW 22 mm, max 255 Nm
    - T286624 = 6MH-24 # 2721 – SW 24 mm, max 255 Nm
    - T286627 = 6MH-27 # 2722 – SW 27 mm, max 255 Nm
    - T286630 = 6MH-30 # 2723 – SW 30 mm, max 280 Nm



Optionale Komponenten

  • Lösungsmittel:
    - T286079 = No. 794 – für weiß/gelb (W/Y)

  • Ersatz-Filzstempel:
    - T286065 = No. 1775 – für MK ø 5 mm R/B (10er Pack)
    - T286066 = No. 775 – für MK ø 5 mm W/Y (10er Pack)
    - T286067 = No. 1776 – für MK ø 9 mm R/B (10er Pack)
    - T286068 = No. 1777 – für MK ø 9 mm W/Y (10er Pack)

  • Verlängerung (nicht kombinierbar):
    - T286050 = No. 1749 – 50 mm für M...50N bis 200N
    - T286051 = No. 1748 – 100 mm für M...50N bis 200N
    - T286052 = No. 1752 – 50 mm für M...280N

  • Marker-Guide:
    - T286069 = No. 2786 – nur erforderlich für ø 5 mm Markereinsatz MK53RB (#1780) oder MK53WY (#1782) auf SW 17 bis SW 30 mm.

  • Einstell-/Kalibrier-Adapter:
    - No. 817 für M...50N
    - No. 818 für M...100N bis 200N
MQSP (preset)
Modell Art.-Nr. Drehmoment [N·m] Drehmoment [lbf·in] Länge [mm] Gewicht [kg]
MQSP 50N T212516 10 - 50 90 - 440 240 0.7
MQSP 100N4 T212517 20 - 100 180 - 880 315 1.0
MQSP 140N T212518 30 - 140 250 - 1240 380 1.1
MQSP 200N T212519 40 - 200 350 - 1770 465 1.8
MPQL/MQL (pre-lock) – S.I.
Modell Art.-Nr. Drehmoment [N·m] Graduierung Länge [mm] Gewicht [kg]
MPQL 50N T212501 10 - 50 0.5 246 0.7
MPQL 100N4 T212504 20 - 100 1 320 1.0
MPQL 140N T212507 30 - 140 1 385 1.1
MPQL 200N4 T212510 40 - 200 2 418 1.8
MQL 280N T212513 50 - 280 2 692 2.6
MPQL/MQL (pre-lock) – imperial
Modell Art.-Nr. Drehmoment [lbf·in] Drehmoment [lbf·ft] Graduierung Länge [mm] Gewicht [kg]
450 MPQL-A T212503 100 - 400 5 246 0.7
900 MPQL4-A T212506 15 - 75 1 320 1.0
1400 MPQL-A T212509 30 - 100 1 385 1.1
1800 MPQL4-A T212512 30 - 130 2 418 1.8
2800 MQL3-A T212515 60 - 300 3 692 2.6

In der Tabelle angegeben ist der vom Hersteller genannte Einsatzbereich. Empfehlenswert ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, kann ein größeres Modell vorteilhafter sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
