Tohnichi RTDFH / RNTDFH

Kapazität 120 / 260 / 500 cNm

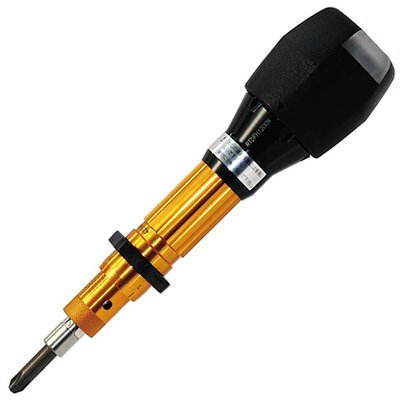

Drehmomentschraubendreher mit Funk

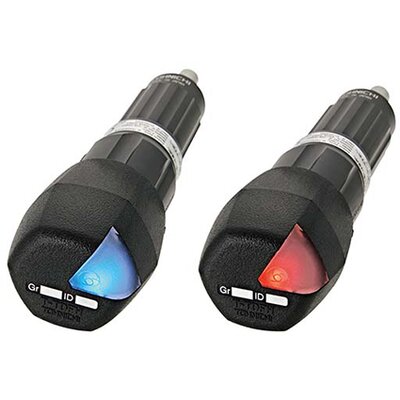

Wenn das eingestellte Drehmoment erreicht ist, wird die Drehrutschkupplung aktiviert. Gleichzeitig wird ein Signal, dass vollständig festgezogen wurde, per Funk übertragen. Das LED-„Rückmeldungs“-System leuchtet im Handgriff blau für OK, rot für NG (Nicht gut).

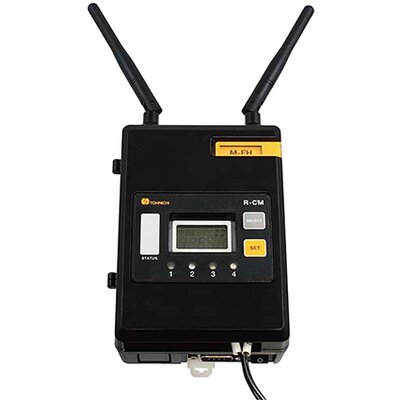

Ein Empfänger R-CM (Nachfolger des R-FH256) kann die IDs von bis zu vier Drehmomentwerkzeugen erkennen. Zeitgleiche Übertragungen werden jedoch nicht unterstützt. Durch den Einsatz kann ein "Poka Yoke" Fehlervermeidungs-System einfach implementiert werden.

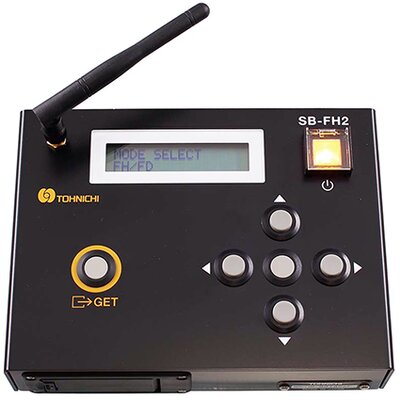

Mittels der optionalen Setting-Box SB-FH2 und der Einstellsoftware können Kommunikationseinstellungen für R-CM einfach ausgeführt werden (drahtlos). Der Empfänger R-CM kann die Anzahl der Festziehvorgänge eines Drehmomentschlüssels bzw. Drehmoment-Schraubendrehers kontrollieren.



Die RTDFH / RNTDFH Funk-Schraubendreher entsprechen den Telekommunikationsstandards in Japan, den USA, Malaysia, Thailand, Taiwan, Mexiko, Vietnam, China, der EU, Südkorea, Russland und Indien (Informationsstand Juni 2021).



RNTDFH wird mithilfe eines Prüfgerätes fest eingestellt. Wenn Sie voreingestellte Lieferung wünschen, geben Sie dies bitte in der Bestellung an. Bei Erstauslieferung ist diese ohne Aufpreis erhältlich. Wenn Sie ein Modell der Baureihe RNTDFH bestellen, geben Sie bitte die Tohnichi Modellbezeichnung und den Drehmomentwert an [Beispiel: RNTDFH120CNX90cN·m].



Features



  • Poka Yoke (Fehlererkennung/-vermeidung).
  • Kabellos, um Workability zu verbessern.
  • 2-Wege-Kommunikation, damit Bedienende den Status verifizieren können.
  • Frequenzsprungverfahren mit hoher Übertragungszuverlässigkeit.
  • Standard-Bits mit 1/4" Sechskantantrieb können verwendet werden (E 6,3).
  • Wiederholgenauigkeit und Kalibrierung konform DIN EN ISO 6789.



Optionale Komponenten



  • Setting-Box SB-FH2
  • Empfänger R-CM
  • Funkmodul M-FH (2.4 GHz, 78 Kanäle)
  • AC-Netzteil BA-8R – zum Anschluss des R-CM an 100-240 Volt Wechselspannung.

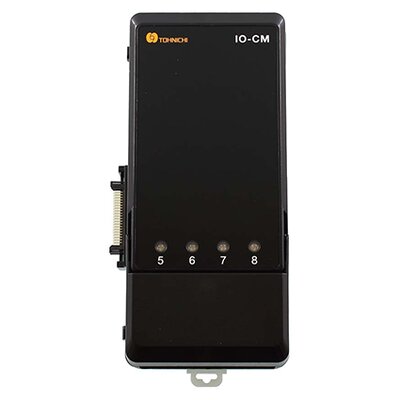

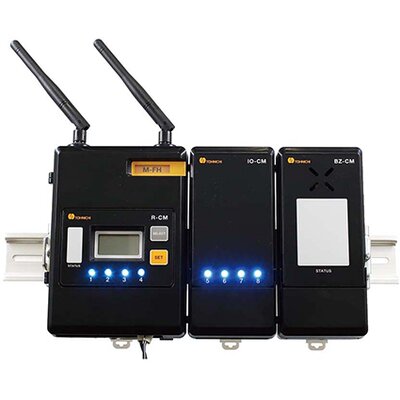

  • Multi-Kontakt-E/A-Box IO-CM – verdoppelt die Ein-/Ausgangsmöglichkeiten des Empfängers R-CM.



Bestellbeispiele



  • R-FHSET-AC ist ein Satz, bestehend aus dem Funkmodul für FHM/FH, dem Empfänger R-CM und dem AC-Netzteil BA-8R.
  • R-FHSET ist ein Satz, bestehend aus dem Funkmodul für FHM/FH und dem Empfänger R-CM.
RTDFH
Modell Art.-Nr. Drehmoment [c·Nm] Graduierung Länge [mm] Gewicht [kg]
RTDFH120CN T202013FH 20 - 120 1 191 0.28
RTDFH260CN T202017FH 60 - 260 2 208 0.38
RTDFH500CN T202020FH 100 - 500 5 219 0.49
RNTDFH
Modell Art.-Nr. Drehmoment [c·Nm] Drehmoment [ozf·in] Drehmoment [lbf·in] Länge [mm] Gewicht [kg]
RNTDFH120CN T202104FH 40 - 120 34 - 170 3.5 - 10 166 0.26
RNTDFH260CN T202105FH 100 - 260 74 - 368 8.8 - 23 167 0.32
RNTDFH500CN T202106FH 200 - 500 142 - 708 18 - 44 175 0.43

In der Tabelle angegeben ist der vom Hersteller genannte Einsatzbereich. Empfehlenswert ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, kann ein größeres Modell vorteilhafter sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
