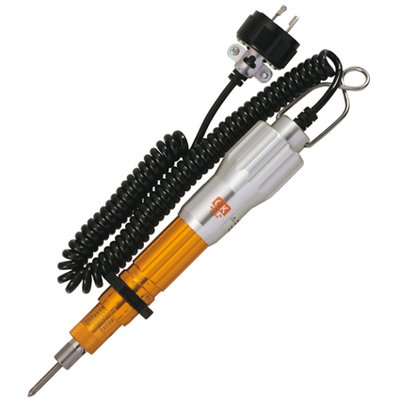

Tohnichi RTDLS / RNTDLS

Kapazität 120 / 260 / 500 cNm

Schraubendreher mit Endschalter und Spiralkabel zur Fehlervermeidung (Poka Yoke)



Ideal für Montageprozesse mit Drehmomentüberwachung. Nach Erreichen des eingestellten Drehmoments übermittelt der Endschalter ein Auslösesignal. Dieses kann z.B. mittels SPS abgenommen werden. Gleichzeitig wird die Rutschkupplung aktiviert, so dass ein Überdrehen unmöglich wird.



  • Serie RTDLS sind verstellbare Modelle. Entlang der Mikrometerskale lässt sich das gewünschte Drehmoment einfach und rasch einstellen. Ein Verriegelungsmechanismus verhindert unbeabsichtigtes Verstellen des Drehmoments beim Gebrauch.



  • Serie RNTDLS sind fest eingestellte Modelle ohne Skale und eignen sich besonders für wiederholte Anziehvorgänge bei gleichem Drehmoment.



Für die 500 cNm Modelle gibt es jeweils ein zusätzliches Hilfswerkzeug (separat erhältlich) für leichtere Kraftübertragung. Zum Zählen der Anziehvorgänge kann der LS-Schraubendreher z.B. an einen optionalen 'CNA-4mk3' angeschlossen werden.



Leistungsmerkmale



  • Drehrutschkupplung verhindert Überziehen.
  • Wiederholgenauigkeit konform DIN EN ISO 6789 (Typ II, Klasse D).
  • Spiralkabel bis 2 m streckbar.
  • Spezifikation Endschalter AC30V unterhalb 1A, DC30V unterhalb 1A.
  • 1/4“ Sechskantaufnahme für Bits nach DIN 3126 E 6,3 / ISO 1173.
  • Serie RTDLS inkl. rückführbarem Werkskalibrierzertifikat (ISO; JCSS).



Lieferumfang



  • Drehmomentschraubendreher mit Spiralkabel+Stecker
  • Original-Bedienungsanleitung (jap./eng.)
    + deutsche Übersetzung
  • bei 260CN und 500CN inkl. Einstell-Hakenschlüssel
  • Rückführbares Kalibrierzertifikat (ISO, JCSS)



Optionen



  • Steckbuchse # WA5219K (weiblich) passend zum Endschalter-Stecker (männlich).
  • Serie RTDLS: auf Anfrage mit imperialer (lbf·in) oder metrischer (kgf·m) Skale.
  • Serie RNTDLS: Voreingestellte Lieferung auf Wunsch. Dann bitte Drehmomentwert in der Bestellung angeben (Modellname X Drehmomentwert).
  • Für Modell 500CN gibt es einen zusätzlichen T-Griff (No. 1031) zur erleichterten Kraftübertragung.
  • Elektronischer Verschraubungszähler CNA-4mk3 (Count Checker).
RTDLS
Modell Art.-Nr. Drehmoment [cN·m] Graduierung L' [mm] Gewicht [kg]
RTDLS 120 CN T202013-LS 24 - 120 1 184 0.34
RTDLS 260 CN T202017-LS 52 - 260 2 201 0.45
RTDLS 500 CN T202020-LS 100 - 500 2.5 212 0.54
RNTDLS
Modell Art.-Nr. Drehmoment [cN·m] Drehmoment [lbf·in] Drehmoment [kgf·cm] L' [mm] Gewicht [kg]
RNTDLS120CN T202104-LS 40 - 120 4 - 10 4 - 12 166 0.32
RNTDLS260CN T202105-LS 100 - 260 10 - 22 10 - 26 167 0.39
RNTDLS500CN T202106-LS 200 - 500 20 - 40 20 - 50 175 0.48

In der Tabelle angegeben ist der vom Hersteller genannte Drehmomentbereich. Empfehlenswert ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Belastbarkeitsgrenze arbeiten, kann ein größeres Modell vorteilhafter sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
