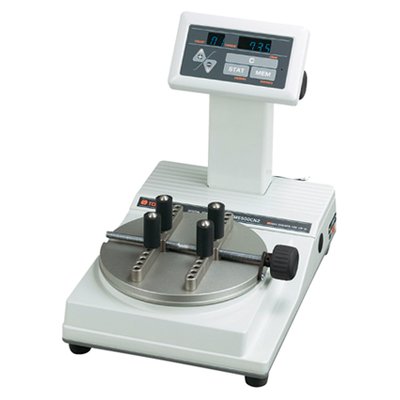

Tohnichi TME2

Kapazität 10 / 20 / 50 / 100 / 200 / 500 / 1000 / 2000 cNm

Digitaler Drehmomentmesser für Dreh-/Schraubverschlüsse u.ä.



Das TME2 ist geeignet zum Überprüfen des Anzugsmoments von Flaschenverschlüssen, aber auch für Anlaufmoment, Federkraft oder Verwindungstest, usw.



Das Gerät ist mit 4 Objekthaltern ausgestattet, welche je nach Form des Objekts in der Position angepasst werden können und es während des Prüfvorgangs fest einspannen. Da keine Notwendigkeit besteht, das Prüfgerät auf dem Tisch zu verschrauben, unterstützt es mobilen Einsatz.



Das winkelverstellbare Display mit einem großen, leuchtenden Anzeigefeld bietet bessere Sichtbarkeit. Mit der optional erhältlichen Kalibrierausrüstung kann das Prüfgerät bei Bedarf vor Ort vom Betreiber selbst kalibriert werden.



Gespeicherte Daten können über RS232C Ausgang (standardmäßig installiert) auf einen PC oder Drucker übertragen werden. Der Analogausgang (ca. ±4 V) ermöglicht die Verbindung mit Recordern usw.



Leistungsmerkmale



  • Mitlauf- oder Spitzenwertmessung in beiden Drehrichtungen (rechts/links).
  • Messgenauigkeit ± 1% + 1 Stelle.
  • Statistik: Probenahme, Max, Min, Mittel, Variationsbereich, Standardabweichung.
  • Winkelverstellbares Display.
  • Speicher für 99 Messwerte.
  • RS232C Ausgang für seriellen Datenexport.



Standard-Lieferumfang



  • Prüfgerät TME2
  • Objekt-Klemmhalter
  • Netzteil
  • Original-Bedienungsanleitung (engl.)
  • Werkskalibrierzertifikat



Optionale Komponenten



  • T287383 = RS232 Datenkabel D-Sub 9-Pin
  • T289016 = Protokoll-Thermodrucker
  • T289014 = Rollenpapier
  • T287102 = Kalibrierkit 2TMTCL
  • T287103 = Kalibrierkit 3TMTCL
  • T287006 = Externes Li-Po Akkupack BP-100-4
Baureihe 3TME
Modell Art.-Nr. Drehmoment [cN·m] Teilung Spannbereich l1 [mm] Spannbereich l2 [mm] Gewicht [kg]
3TME10CN2 T251300 2 - 10 0.01 14 - 90 17 - 85 3.5
3TME20CN2 T251303 4 - 20 0.02 14 - 90 17 - 85 3.5
3TME50CN2 T251306 10 - 50 0.05 14 - 90 17 - 85 3.5
3TME100CN2 T251309 20 - 100 0.1 14 - 90 17 - 85 3.5
Baureihe 2TME
Modell Art.-Nr. Drehmoment [cN·m] Graduierung Spannbereich l1 [mm] Spannbereich l2 [mm] Gewicht [kg]
2TME200CN2 T251312 40 - 200 0.2 20 - 154 20 - 140 12
2TME500CN2 T251315 100 - 500 0.5 20 - 154 20 - 140 12
2TME1000CN2 T251318 200 - 1000 1 20 - 154 20 - 140 12
2TME2000CN2 T251321 400 - 2000 2 20 - 154 20 - 140 12

Ein Drehmomentprüfmittel ist so auszuwählen, dass es vorwiegend im mittleren Leistungsbereich eingesetzt wird. Müsste man regelmäßig nahe der max. Belastbarkeit arbeiten, sollte ein größeres Modell bevorzugt werden.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
