Yokota Impulsschrauber Y

Leistungsklasse 10 / 24 / 29 / 270 Nm

Hi-Tec Impulsschrauber mit Doppelkammer-Luftmotor



Druckluftbetriebene Impulsschrauber der Y-Reihe sind ebenfalls mit dem patentierten Yokota Doppellamellen-Impulsmechanismus ausgestattet. Dieser reduziert Geräusch- und Vibrationspegel und erzeugt eine hohe Impulsfrequenz. Durch den zusätzlichen Doppelkammer-Luftmotor wird das gewünschte Drehmoment sehr schnell erreicht.



Yokotas Y-Schrauber erzeugen eine hohe Anzahl Impulse pro Sekunde und bringen deshalb eine hohe Genauigkeit mit einer kürzeren Produktions-Taktzeit. Zudem erlaubt diese Baureihe ölarmen Betrieb. Um Verschleiss und Wartungsbedarf gering zu halten, sollte eine Luft-Wartungseinheit vorgeschaltet sein. Der 1/4 Zoll Abtriebsvierkant ist mit einem Federstift ausgestattet, so lassen sich Steckschlüssel schnell auswechseln.



Durch den Einsatz von rückschlagfreien Impulsschraubern in der Montagelinie lässt sich das RSI-Risiko reduzieren. In der Folge gehen die Beschwerden am Bewegungsapparat zurück, die Akzeptanz durch den Bediener steigt.



Leistungsmerkmale



  • Yokota Twin-Blade Pulszelle
  • Doppelkammer-Luftmotor
  • 2-Stufen-Starter/Trigger
  • Ölarmer Betrieb



Bauformen



  • Gerade



Optionale Komponenten



  • Gummischutzkappe (Pistole)

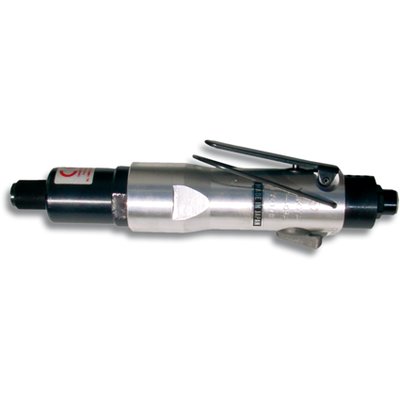

Serie Y-S – Gerade Ausführung
Modell Art.-Nr. 6kt. [Zoll] 4kt. [Zoll] Schrauben Drehzahl [1/min] Drehmoment [N·m] Luftverbr. [l/s] Gewicht [kg] Vibration [m/s²] Geräusch-Pegel [dB(A)]
Y-40SA 420028 1/4 M5 - M6 10000 7 - 10 5.0 0.84 80
Serie Y – Pistolenausführung
Modell Art.-Nr. 6kt. [Zoll] 4kt. [Zoll] Schrauben Drehzahl [1/min] Drehmoment [N·m] Luftverbr. [l/s] Gewicht [kg] Vibration [m/s²] Geräusch-Pegel [dB(A)]

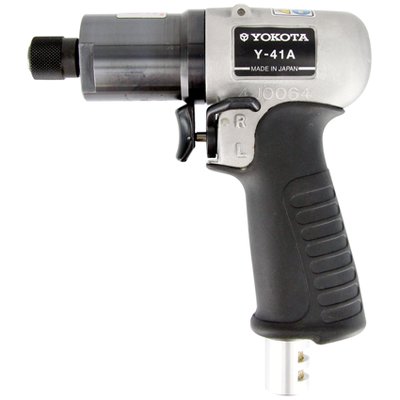

Y-41A 420031 1/4 M5 - M6 9000 7.5 - 11 5.0 0.78 72
Y-46A 420033 1/4 M6 8000 17 - 24 5.8 0.82 79
Y-46E 420035 3/8 M6 8000 20 - 29 5.8 0.81 79

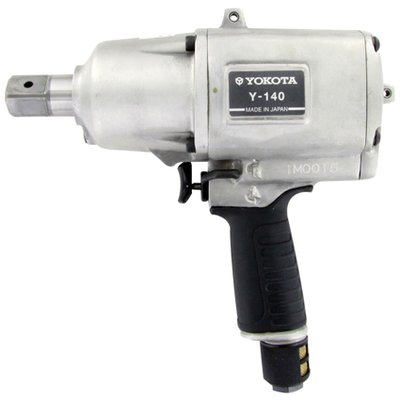

Y-140 430210 3/4 M16 3200 160 - 270 13.1 3.1 7.7 82

Technische Daten basieren auf 6.3 bar Fließdruck. Die Drehmomentleistungen wurden auf Yokota Prüfgeräten der Serie YET gemessen und können zwischen “weichen” und “harten” Verschraubungen abweichen.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
