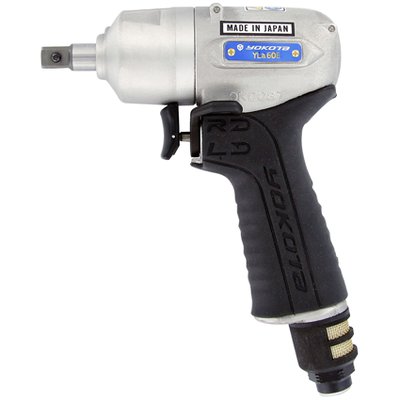

Yokota Impulsschrauber YLa

Leistungsklasse 20 / 35 / 50 / 65 / 95 / 130 / 160 Nm

Hi-Tec Impulsschrauber mit Doppelkammer-Luftmotor



Druckluftbetriebene YLa Leichtgewicht-Impulsschrauber sind die konsequente Weiterentwicklung der Impulsschrauber Yokota's. Konstruktive Innovationen und der Einsatz neuer Werkstoffe reduzieren deutlich das Gewicht und erhöhen die Standzeit. Durch Verbesserungen der Impulszelle werden grössere Wartungsintervalle erzielt. Die hohe Effizienz des Motors spiegelt sich im geringen Luftverbrauch wider. Das Design wurde nach ergonomischen Gesichtspunkten optimiert. Des weiteren konnten sowohl die Geräusch- als auch die Vibrationsentwicklung weiter reduziert werden.



Durch den Doppelkammer-Luftmotor wird das gewünschte Drehmoment schneller erreicht. Die hohe Anzahl Impulse pro Sekunde ermöglicht eine genauere Einstellung des gewünschten Drehmoments. Ein harter Schraubvorgang benötigt nur 1-2 Sekunden und es gelangen keine Drehmoment-Reaktionen ins Handgelenk des Bedieners.



Durch den Einsatz von rückschlagfreien Impulsschraubern in der Montagelinie lässt sich das RSI-Risiko reduzieren. In der Folge gehen die Beschwerden am Bewegungsapparat zurück, die Akzeptanz durch den Bediener steigt.



Leistungsmerkmale



  • Reduziertes Gewicht
  • Kompakte Bauform
  • Doppelkammer-Luftmotor
  • Feinfühliger Trigger
  • Optimierte Ergonomie
  • Verbessertes Handling
  • Kürzere Einschraubzeiten
  • Niedrigerer Geräuschpegel
  • Ölfreie Luft möglich
  • Verlängerte Wartungsintervalle



Standard-Lieferumfang



  • Impulsschrauber YLa
  • Justierschlüssel
  • Gummischutzkappe
  • Techn. Dokumentation
Serie YLa
Modell Art.-Nr. 4kt. [Zoll] 6kt. [Zoll] Schrauben Drehzahl [1/min] Drehmoment [N·m] Luftverbr. [l/s] Gewicht [kg] Vibration [m/s²] Geräusch-Pegel [dB(A)]
YLa-60A 420006 1/4 M6 4000 11 - 20 5.0 0.78 2.5 71
YLa-70A 420010 1/4 M6 - M8 7000 20 - 28 5.5 0.79 2.5 74
YLa-80A 420013 1/4 M8 7000 24 - 35 5.8 0.81 2.5 75
YLa-60E 420008 3/8 M6 4000 13 - 22 5.0 0.78 2.5 71
YLa-70E 420012 3/8 M6 - M8 7000 24 - 35 5.5 0.79 2.5 74
YLa-80E 420014 3/8 M8 7000 32 - 50 5.8 0.81 2.5 75
YLa-90E 420016 3/8 M8 - M10 6500 47 - 65 6.7 0.95 2.5 78
YLa-110E 420018 1/2 M10 - M12 5500 60 - 95 9.6 1.33 3.1 81
YLa-120E 420019 1/2 M12 6600 95 - 130 10 1.7 3.9 81
YLa-140E 420020 1/2 M14 5400 130 - 160 13 2.2 4.7 83

Technische Daten basieren auf 6.3 bar Fließdruck. Die Drehmomentleistungen wurden auf Yokota Prüfgeräten der Serie YET gemessen und können zwischen “weichen” und “harten” Verschraubungen abweichen.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
