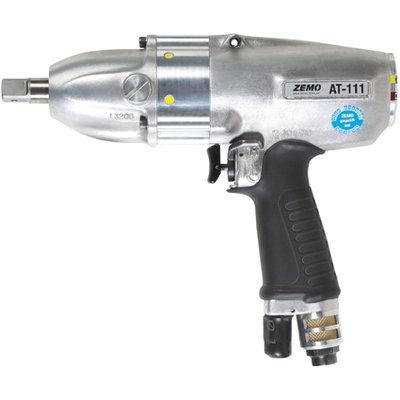

ZEMO Impulsschrauber AT ('QIS')

Leistungsklasse 20 / 35 / 45 / 70 / 100 / 130 / 160 / 220 Nm

EC-Impulsschrauber mit Drehmoment-/Drehwinkel-/Pulszahlsteuerung



Unser System-Impulsschrauber AT ist eine Weiterentwicklung der bewährten Yokota TKa Druckluft-Impulsschrauber und wurde erstmals auf der MOTEK 2010 der Öffentlichkeit präsentiert.

Der integrierte Winkelsensor ermöglicht den gesteuerten Drehwinkelanzug über die direkt gemessene Größe Drehwinkel. Der integrierte Drehmomentsensor ermöglicht den gesteuerten Drehmomentanzug über die direkt gemessene Größe Drehmoment. Die Impulszahl, als dritte direkt gemessene Größe, kann als Parameter im Schraubverlauf mit bewertet werden, oder auch für den gesteuerten Impulszahlanzug genutzt werden.

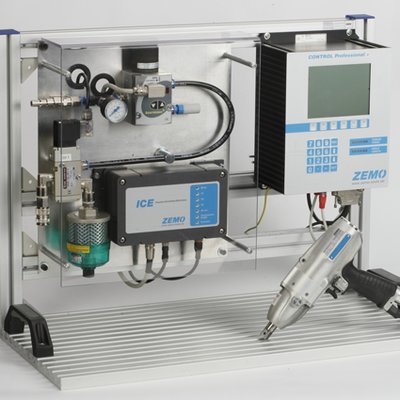

In Verbindung mit der ZEMO Steuerung CONTROL Professional+ (im Bild links unten) kann Drehmoment-, Drehwinkel- und Impulszahlgesteuert verschraubt werden. Die Netzwerkeinbindung in hauseigene Produktions- und Fertigungssysteme ist individuell realisierbar über XML, ZEMO-System-Bus, Profi-Bus oder TCP/IP-Ethernet-Schnittstelle.



Durch den Einsatz von rückschlagfreien Impulsschraubern in der Montagelinie lässt sich das RSI-Risiko reduzieren. In der Folge gehen die Beschwerden am Bewegungsapparat zurück, die Akzeptanz durch den Bediener steigt.



Leistungsmerkmale



  • Gesteuerter Drehmoment/Drehwinkelanzug für sicherheitsrelevante Verschraubungen gem. VDI/VDE Richtlinie 2862, Kategorie A.
  • Direkt gemessene Größen: Drehmoment, Drehwinkel, Impulszahl.
  • Verbesserte optische Anzeige von IO/NIO durch zusätzliche LEDs in Schraubermitte.
  • Automatische Werkzeugerkennung und Steuerungsparametrierung.
  • Kein Reaktionsmoment = deutliche Reduzierung des RSI-Risikos.
  • Kürzere Fertigungszeit bei gleichzeitig hoher Klemmkraft-Wiederholgenauigkeit.
  • Reduziertes Gewicht und erhöhte Standzeit durch neue Werkstoffe und konstruktive Innovationen.
  • Kompakte Bauform für ergonomisches Handling.
  • Hervorragende Leistungsentfaltung durch Doppelkammer-Luftmotor. Hohe Anzahl Impulse pro Sekunde ermöglicht genaue Einstellung des Solldrehmoments.
QIS Systemschrauber AT
Modell Art.-Nr. 4kt. [Zoll] 6kt. [Zoll] Schrauben Drehzahl [1/min] Drehmoment [N·m] Luftverbr. [l/s] Gewicht [kg] Vibration [m/s²] Geräusch-Pegel [dB(A)]
AT-60 A D100100 1/4 M6 6000 11 - 16 4.5 1.4 2.1 71
AT-70 A D100200 1/4 M6 - M8 7000 20 - 27 5.3 1.4 2.1 75
AT-80 A D100300 1/4 M8 7000 24 - 33 5.3 1.5 2.1 73
AT-60 D100150 3/8 M6 6000 14 - 20 4.5 1.4 2.1 71
AT-70 D100250 3/8 M6 - M8 7000 24 - 33 5.3 1.4 2.1 75
AT-80 D100350 3/8 M8 7000 32 - 46 5.3 1.5 2.1 73
AT-90 D100400 3/8 M8 - M10 6500 47 - 60 6.8 1.7 2.1 78
AT-111 D100450 1/2 M10 - M12 6000 65 - 105 8.8 2.1 2.2 80
AT-120 D100500 1/2 M12 5900 85 - 130 10 2.6 2.2 82
AT-140 D100550 1/2 M14 5200 100 - 160 13 3.1 2.2 84
AT-150 D100600 1/2 M14 - M16 4200 150 - 220 13.2 3.7 2.4 84

Technische Daten basieren auf 6.3 bar Fließdruck. Die Drehmomentleistungen wurden auf Yokota Prüfgeräten der Serie YET gemessen und können zwischen “weichen” und “harten” Verschraubungen abweichen.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
