ZEMO Serie FM (RTW)

Mittenabstand: Sonderlängen

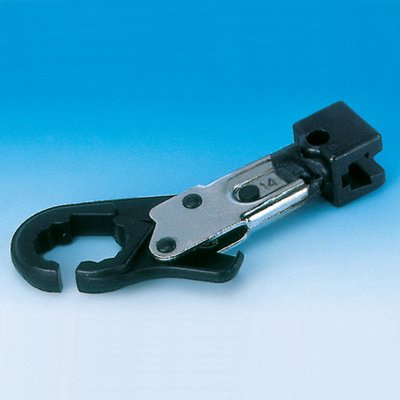

Klappratschen-Aufsatz für Dovetail-Drehmomentschlüssel

Auswechselbarer Klappratschen-Aufsatz mit Doppelsechskant und Sturtevant Richmont Schwalbenschwanz-Aufnahme (Dovetail). Dieses einzigartige Schwalbenschwanz-Design, das Aufsatz und Drehmomentschlüssel zusammenfügt, bietet eine außergewöhnlich feste Verbindung und gewährt zudem die vollständige Austauschbarkeit der Köpfe.



Die Klappratsche umschliesst z.B. die Überwurfmutter. Bewegliche Spannbacken ermöglichen die Ratschfunktion. Klappratschen-Aufsätze sind ideal, wenn Überwurfmuttern an Bremsleitungen, ­Hydraulikleitungen, Einspritzleitungen u. ä. zu verschrauben sind.



Wegen der speziellen Konfiguration dieser Klappratschen-Aufsätze, ist es kaum möglich, einen exakt gleichbleibenden Mittenabstand beizubehalten. Wir empfehlen diese Köpfe daher ausschließlich für voreinstellbare Knackschlüssel der Serie LTC. Weiter empfehlen wir, dass genau die vorgesehene Kopf- und Schlüsselkombination verwendet wird, wenn man das Drehmoment des Schlüssels auf einer Prüfvorrichtung einstellt. Bei unterschiedlichen ­Mitten­abständen muss das Drehmoment jedes mal individuell eingestellt werden!



Merkmale

  • Bewegliche Spannbacken mit Ratschfunktion.
  • 12-Punkt Kraftübertragung.
  • SR Schwalbenschwanzaufnahme mit überragender Biegesteifheit und Verschleißfestigkeit.
  • Verschiedene Mittenabstände.
  • Werkzeugstahl, brüniert/teilverchromt.



Optionen

  • Weitere Abmessungen, auch in Zollgrößen, oder Sonderausführungen auf Anfrage.

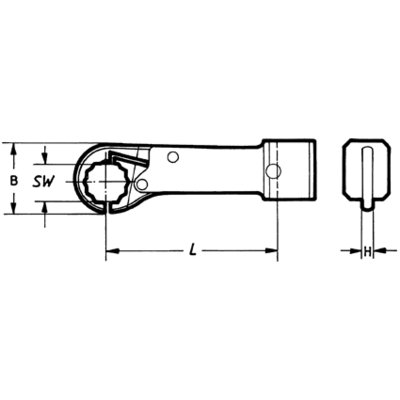

RTW (FM)
Modell Art.-Nr. SW
mm
max. Drehm.
N·m
L
mm
B
mm
H
mm
D
mm
E
mm
FM-10 STA R712338 10 27 70 22 7 - -
FM-11 STA R712276 11 27 70 24 7 - -
FM-13 STA R712339 13 32 70 25 7 - -
FM-14 STA R712359 14 35 70 26 8 - -
FM-17 STA R712275 17 85 70 32 10 - -
FM-19 STA R712320 19 100 70 34 10 - -
FM-22 STA R712333 22 130 70 40 13 - -
FM-24 STA R712340 24 145 80 43 14 - -
FM-27 STA R712332 27 170 95 50 16 - -
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
