Surface Drive


Surface Drive - long

Hexagon

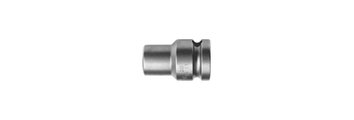

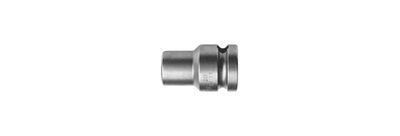

Surface Drive - short
Model | Item No | A/F mm |
L mm |
D1 mm |
D2 mm |
D mm |
PU |
---|---|---|---|---|---|---|---|
K1/4-5-SD | 210410 | 5 | 23 | 8,8 | 13 | 5 | 5 |
K1/4-5.5-SD | 210411 | 5,5 | 23 | 9,5 | 13 | 5 | 5 |
K1/4-6-SD | 210412 | 6 | 23 | 10 | 13 | 6 | 5 |
K1/4-7-SD | 210413 | 7 | 23 | 11,3 | 13 | 6 | 5 |
K1/4-8-SD | 210414 | 8 | 23 | 12,5 | 13 | 7 | 5 |
K1/4-9-SD | 210415 | 9 | 23 | 13,8 | 13 | 7 | 5 |
K1/4-10-SD | 210416 | 10 | 23 | 15 | 13 | 7 | 5 |
K1/4-11-SD | 210417 | 11 | 23 | 16,3 | 13 | 8 | 5 |
K1/4-12-SD | 210418 | 12 | 23 | 17 | 13 | 8 | 5 |
K1/4-13-SD | 210419 | 13 | 23 | 18,8 | 13 | 8 | 5 |
K1/4-14-SD | 210420 | 14 | 23 | 20 | 13 | 8 | 5 |
K1/4-15-SD | 210421 | 15 | 23 | 21 | 13 | 8 | 5 |

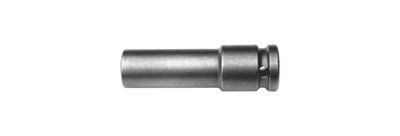

Surface Drive - long
Model | Item No | A/F mm |
L mm |
D1 mm |
D2 mm |
D mm |
PU |
---|---|---|---|---|---|---|---|
K1/4-4-SDL | 210510 | 4 | 50 | 7,6 | 13 | 4 | 5 |
K1/4-4.5-SDL | 210511 | 4,5 | 50 | 8,2 | 13 | 6 | 5 |
K1/4-5-SDL | 210512 | 5 | 50 | 8,8 | 13 | 6 | 5 |
K1/4-5.5-SDL | 210513 | 5,5 | 50 | 9,5 | 13 | 6 | 5 |
K1/4-6-SDL | 210514 | 6 | 50 | 10 | 13 | 7 | 5 |
K1/4-7-SDL | 210515 | 7 | 50 | 11,3 | 13 | 7 | 5 |
K1/4-8-SDL | 210516 | 8 | 50 | 12,5 | 13 | 9 | 5 |
K1/4-9-SDL | 210517 | 9 | 50 | 13,8 | 13 | 9 | 5 |
K1/4-10-SDL | 210518 | 10 | 50 | 15 | 13 | 9 | 5 |
K1/4-11-SDL | 210519 | 11 | 50 | 16,3 | 13 | 9 | 5 |
K1/4-12-SDL | 210520 | 12 | 50 | 17 | 13 | 9 | 5 |
K1/4-13-SDL | 210521 | 13 | 50 | 18,8 | 13 | 9 | 5 |
K1/4-14-SDL | 210522 | 14 | 50 | 20 | 13 | 9 | 5 |
K1/4-15-SDL | 210523 | 15 | 50 | 21 | 13 | 9 | 5 |
