Kraftsteckschlüssel Vierkant

1" Vierkantantrieb nach DIN 3121 H 25

Die Kontur des Vierkants der Action® Kraftsteckschlüssel ist in den Ecken nach außen gerundet. Dadurch erhält zum einen die Antriebsspindel des Schraubers eine ausgezeichnete Passung. Zum anderen wird dadurch das Drehmoment nicht nur in den Ecken des Kraftsteckschlüssels sondern auch an den Flanken übertragen. Dies erhöht sowohl die Lebensdauer des Kraftsteckschlüssels als auch der Antriebsspindel des Schraubers.

Anwendungshinweise

Wechseln Sie verschlissene Kraftsteckschlüssel frühzeitig aus.
Gemäß EU-Direktive 2006/42/EG (Maschinenrichtlinie) und EN/ISO 11148-6 dürfen auf Motorwerkzeugen nur Kraftsteckschlüssel verwendet werden.
Halten Sie maschinell drehende Teile niemals mit der Hand fest!

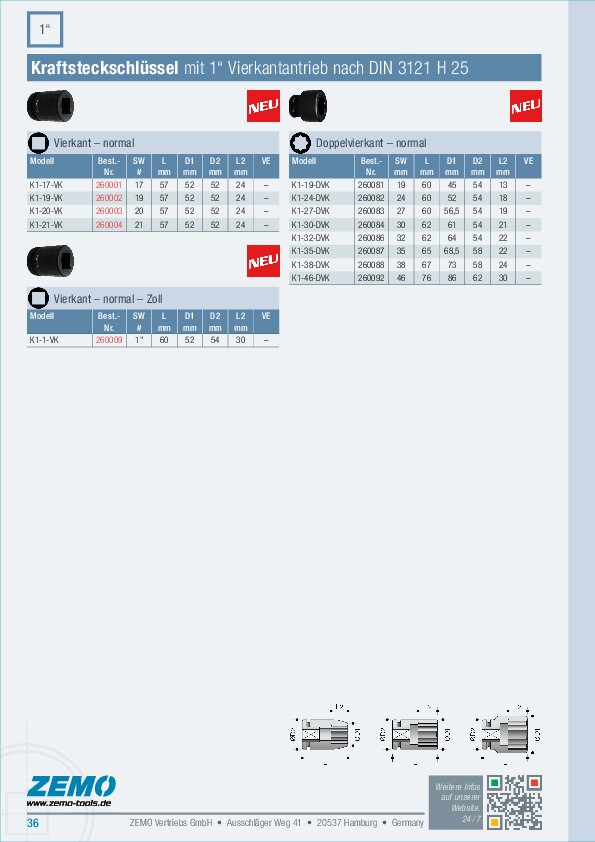

K1 – Vierkant – mm

Modell	Art.-Nr.	SW [mm]	Länge [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K1-17-VK	260001	17	57	52	52	24	–
K1-19-VK	260002	19	57	52	52	24	–
K1-20-VK	260003	20	57	52	52	24	–
K1-21-VK	260004	21	57	52	52	24	–

K1 – Vierkant – Zoll

Modell	Art.-Nr.	SW [Zoll]	Länge [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K1-1-VK	260009	1	60	52	54	30	–
