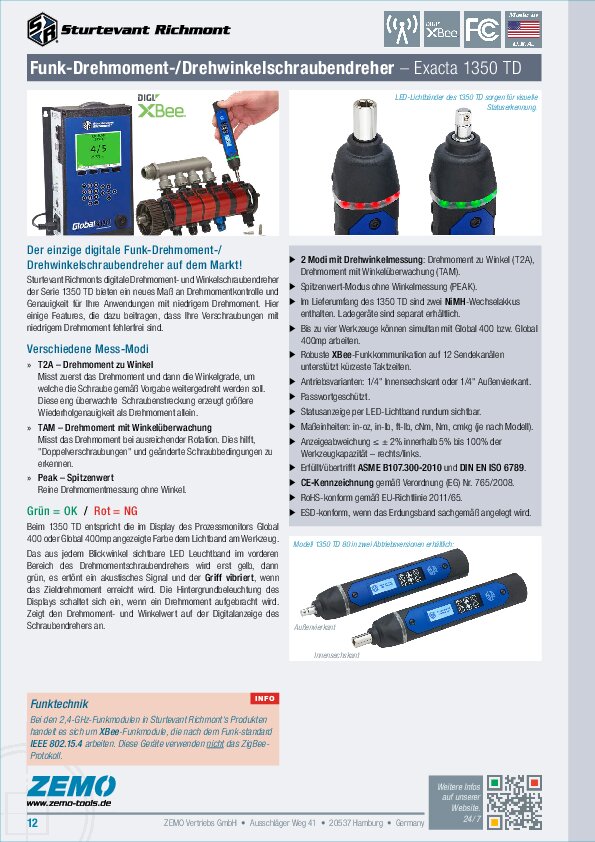

Der bislang einzige elektronische Funk-Drehmoment-/Drehwinkelschraubendreher auf dem Markt!
Sturtevant Richmonts digitale Drehmoment- und Winkelschraubendreher der Serie Exacta 1350-TD bieten ein neues Maß an Drehmomentkontrolle und Genauigkeit für Ihre Anwendungen mit niedrigem Drehmoment. Der 1350-TD ist kompatibel mit den Prozessmonitoren Global 400 und 400mp. Ein äußerst vielseitiger Drehmomentschraubendreher, der einen großen Einfluss auf Ihre Baugruppen haben wird. Perfekt für Anwendungen mit niedrigem Drehmoment, wenn Genauigkeit und Rückverfolgbarkeit gefordert sind.
Alle Drehmoment- und Winkeleinstellungen werden mit dem Global 400 oder 400mp eingestellt. Parameter können nicht über die Tasten am Drehmomentschraubendreher eingestellt werden. Dies verhindert unbeabsichtigte P-Satz-Änderungen und schützt die Integrität Ihres Montageprozesses. Der 1350-TD lässt sich mit mehreren P-Sets mit unterschiedlichen Drehmoment- oder Drehmoment- und Winkelwerten am Prozessmonitor koppeln. Dieses Feature kann verwendet werden, um mehrere voreingestellte Werkzeuge zu ersetzen.
Die Funktion TAM (Torque & Angle Monitoring) bietet Ihnen einen "Doppelverschraubungs"-Schutz. Falls ein Befestigungselement ein Drehmoment ohne die erforderlichen Winkelgrade erreicht, wird die Verschraubung als nicht-konform zurückgewiesen. Die Drehmoment- und Winkelfunktion kann den/die Benutzer/in auch warnen, wenn eine Dichtung oder Unterlegscheibe fehlt, weil die abweichenden Verbindungsbedingungen erkannt werden.
Grün = OK, Rot = NOK
Beim 1350-TD entspricht die angezeigte Farbe im Display des Global 400 oder Global 400mp dem Lichtband am Werkzeug. Die Statusanzeige ist aus jedem Blickwinkel sichtbar. Der LED-Ring am Schraubendreher wird gelb, dann grün, der Schrauber piept und der Griff vibriert, wenn das Zieldrehmoment erreicht wird.
Die Hintergrundbeleuchtung des Displays schaltet sich ein, wenn ein Drehmoment aufgebracht wird. Zeigt den Drehmoment- und Winkelwert im Digitaldisplay des Schraubendrehers an. Die Innensechskantversion sowie die Außenvierkantantriebsversion bieten Ihnen die Flexibilität, alle Anforderungen Ihrer Drehmomentschraubendreher-Anwendung zu erfüllen.
Leistungsmerkmale
Komformität
Lieferumfang
Optionale Komponenten
Alternative
| Modell | Art.-Nr. | Drehmoment [cN·m] | Drehmoment [lbf·in] | Drehmoment [ozf·in] | Drehmoment [kgf·cm] | 6kt [Zoll] | 4kt [Zoll] | Länge [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|---|---|
| Exacta 1350-TD 100 | R 10772 | 3.5 - 70 | – | 5 - 100 | – | 1/4 | – | 191 | 0.2 |
| Exacta 1350-TD 80 | R 10770 | 45 - 900 | 4 - 80 | – | 4.6 - 92 | 1/4 | – | 191 | 0.2 |
| Exacta 1350-TDM 80 | R 10771 | 45 - 900 | 4 - 80 | – | 4.6 - 92 | – | 1/4 | 191 | 0.2 |
In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
