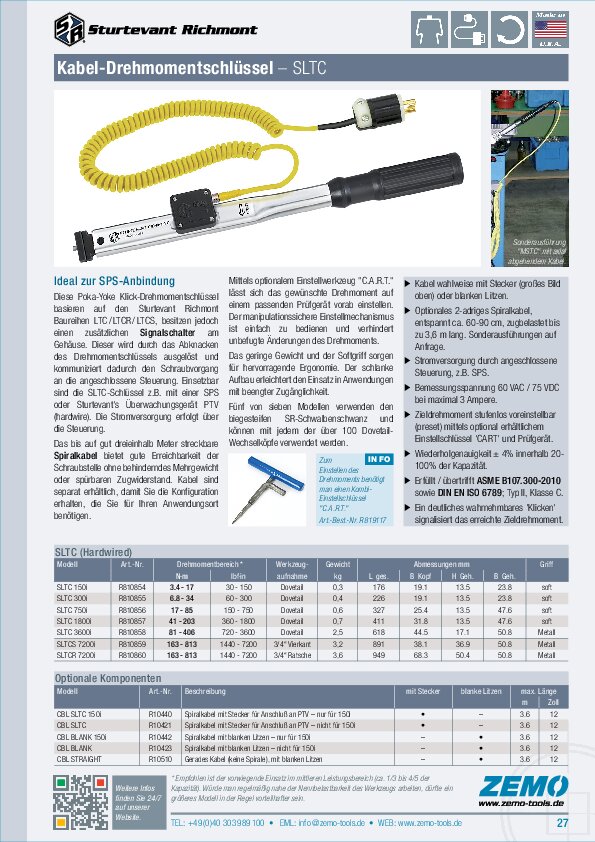

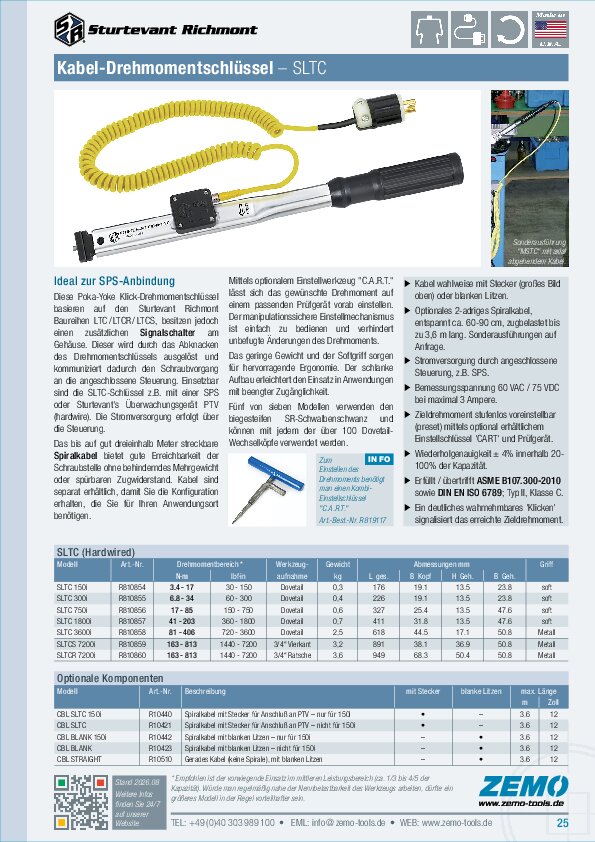

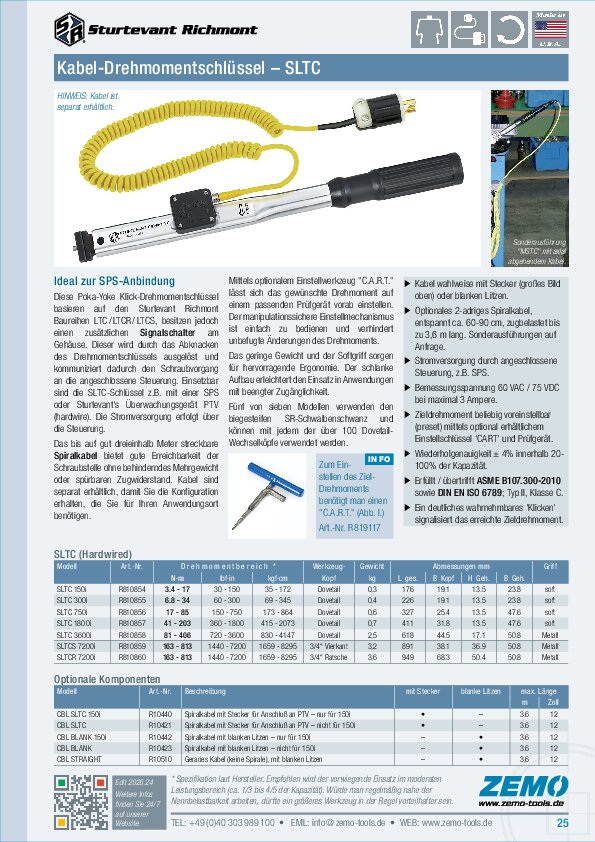

Sturtevant Richmont SLTC Drehmomentschlüssel

Kapazität 17 / 34 / 85 / 200 / 400 / 800 Nm

Fest einstellbarer Signal-Drehmomentschlüssel mit kabelgebundener Überwachung des Schraubvorgangs

Diese Klick-Drehmomentschlüssel basieren auf den Sturtevant Richmont Baureihen LTC/LTCR/LTCS, besitzen jedoch einen zusätzlichen Signalschalter seitlich am Gehäuse. Der Schalter wird durch das Abknacken des Drehmomentschlüssels betätigt und kommuniziert den erfolgten Abknackvorgang an die angeschlossene Steuerung. Einsetzbar sind die SLTC-Schlüssel mit Sturtevant Richmont's Überwachungsgerät PTV (hardwire) oder einer SPS. Die Stromversorgung erfolgt über PTV oder SPS.

Die Schwalbenschwanzaufnahme bietet außergewöhnliche Biegesteifheit und Verschleißfestigkeit und ermöglicht ein schnelles Austauschen der Werkzeugköpfe ohne Drehmomentverstellung.

Mittels optionalem Einstellwerkzeug "CART" lässt sich das Drehmoment auf einem passenden Prüfgerät stufenlos verstellen. Der präzise Einstellmechanismus verhindert Drehmomentveränderungen auch unter härtesten Produktionsbedingungen. Das Prüfgerät sollte eine Genauigkeit von mindestens ± 1% aufweisen. Geeignete Geräte finden Sie in unserem Produktsegment „Drehmomentmesstechnik“.

Leistungsmerkmale

Wiederholgenauigkeit ± 4% des eingestellten Wertes (innerhalb 20-100% der Kapazität)
Übertrifft ASME B107.14A sowie DIN EN ISO 6789 und US-Spezifikation GGG-W-686E.
Zieldrehmoment voreinstellbar (preset) mittels Einstellschlüssel und Prüfgerät.
Länge des optionalen Spiralkabels ca. 0,9 m entspannt und ca. 3,6 m zugbelastet.
Stromversorgung durch PTV oder SPS.

Optionen / Zubehör

Ein separat erhältliches 2-adriges Spiralkabel ermöglicht gute Erreichbarkeit der Schraubstelle ohne nennenswertes Mehrgewicht oder Zugwiderstand. Wahlweise ist das Spiralkabel mit dem abgebildeten Flachpol-Stecker oder mit blanken Litzen bestellbar.
R819117 = Einstellwerkzeug CART II
R853601 = Griffverlängerung (bis Modell 3000I)
R853363 = Rohrverlängerung (nur Modell 7200I)

Alternativen

Version SLTC-FM = mit Funkübertragung des Klicksignals (XBee Pro)

Service / Info

FAQ: Mittenabstand – Die Hebellänge beeinflusst das Drehmoment
FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789
FAQ: Umrechnungsfaktoren zum Konvertieren verschiedener Drehmoment-Maßeinheiten
PDF: Bedienungsanleitung deutsch
PDF: Katalog mit weiteren Infos

SLTC – hardwire

Modell	Art.-Nr.	Drehmoment [N·m]	Drehmoment [lbf·in]	Wkzg-Aufn	Gewicht [kg]	Option Spiralkabel (Stecker)	Option Spiralkabel (Litzen)	Griff
SLTC 150i	R 810854	3.4 - 17	30 - 150	Dovetail	0.3	R 10440	R 10442	Soft
SLTC 300i	R 810855	6.8 - 34	60 - 300	Dovetail	0.4	R 10421	R 10423	Soft
SLTC 750i	R 810856	17 - 85	150 - 750	Dovetail	0.6	R 10421	R 10423	Soft
SLTC 1800i	R 810857	41 - 203	360 - 1800	Dovetail	0.7	R 10421	R 10423	Soft
SLTC 3600i	R 810858	81 - 406	720 - 3600	Dovetail	2.5	R 10421	R 10423	MG
SLTCS 7200i	R 810859	163 - 813	1440 - 7200	3/4”	3.2	R 10421	R 10423	MG
SLTCR 7200i	R 810860	163 - 813	1440 - 7200	3/4”	3.6	R 10421	R 10423	MG

Die Modelle bis 3000i (340 Nm) sind mit einem ergonomisch optimierten weichen Handgriff ausgestattet. Das aufgeprägte SR-Logo markiert den optimalen Kraftangriffspunkt. Größenbedingt entfällt dieser Kunststoffgriff bei den Modellen ab 3600i (400 Nm), stattdessen haben jene einen gerändelten Metallgriff (MG).

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
