Kapazität 1.5 / 2 / 3 / 5 / 6 / 12 / 25 / 50 / 100 / 140 / 200 / 280 / 420 Nm
Preset-Drehmomentschlüssel für Rundschaft-Wechselköpfe

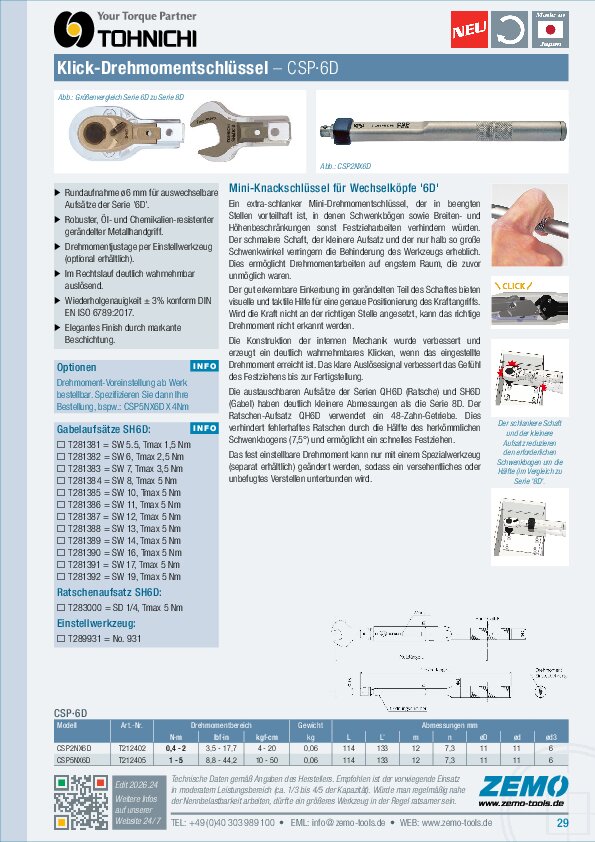

Der neue CSP6D ist ein extra-schlanker Mini-Drehmomentschlüssel, der besonders bei beengtem Platz vorteilhaft ist, wo Schwenkbögen sowie Breiten- und Höhenbeschränkungen sonst Festzieharbeiten verhindern würden. Der schmalere Schaft, der kleinere Aufsatz und der nur halb so große Schwenkwinkel verringern die Behinderung des Werkzeugs erheblich. Dies ermöglicht Drehmomentarbeiten auf engstem Raum, die zuvor unmöglich waren.
Der gut erkennbare Einkerbung im gerändelten Teil des Gehäuses markiert den optimalen Kraftangriffspunkt. Wird die Kraft nicht an der richtigen Stelle angesetzt, kann das richtige Drehmoment nicht erkannt werden. Die Konstruktion des inneren Auslösemechanismus wurde nochmals verbessert. Ein deutlich wahrnehmbares Klicken signalisiert den Abschluss des Schraubvorgangs, sobald das eingestellte Drehmoment erreicht ist.
Die austauschbaren Aufsätze der Serien QH6D (Ratsche) und SH6D (Maul/Gabel) haben deutlich kleinere Abmessungen als die Serie 8D. Der Ratschen-Aufsatz QH6D verwendet ein 48-Zahn-Getriebe. Dies verhindert fehlerhaftes Ratschen durch die Hälfte des herkömmlichen Schwenkbogens (7,5°) und ermöglicht ein schnelleres Festziehen.
Weitere Varianten und Modelle bis 420 Nm finden Sie in den Tabellen unten sowie in den Datenblättern (Downloads).
Bestellhinweise
- Der CSP6D ist fest voreinstellbar (preset), d.h. für das Einstellen des Drehmoments ist ein Prüfgerät erforderlich. Geben Sie daher bei der Bestellung bitte unbedingt das gewünschte Betriebsdrehmoment an:
[Beispiel 1] - CSP2NX6D = Drehmoment frei
[Beispiel 2] - CSP5NX6DX4NM = 4 N·m
- Wird bei der Bestellung der gewünschte Drehmomentwert angegeben, kann von Tohnichi optional ein Kalibrierzertifikat ausgestellt werden.
Optionen / Zubehör / Ersatz
- Gabelaufsätze SH6D:
- T281381 = SW 5.5, Tmax 1,5 Nm
- T281382 = SW 6, Tmax 2,5 Nm
- T281383 = SW 7, Tmax 3,5 Nm
- T281384 = SW 8, Tmax 5 Nm
- T281385 = SW 10, Tmax 5 Nm
- T281386 = SW 11, Tmax 5 Nm
- T281387 = SW 12, Tmax 5 Nm
- T281388 = SW 13, Tmax 5 Nm
- T281389 = SW 14, Tmax 5 Nm
- T281390 = SW 16, Tmax 5 Nm
- T281391 = SW 17, Tmax 5 Nm
- T281392 = SW 19, Tmax 5 Nm
- Ratschenaufsatz QH6D:
- T283000 = SD 1/4
- Einstellwerkzeug:
- T289931 = Tohnichi #931
Service / Info
- Fragen zum Produkt? Benötigt Ihr Tohnichi Drehmomentschlüssel eine Prüfung? Kalibrierung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...
