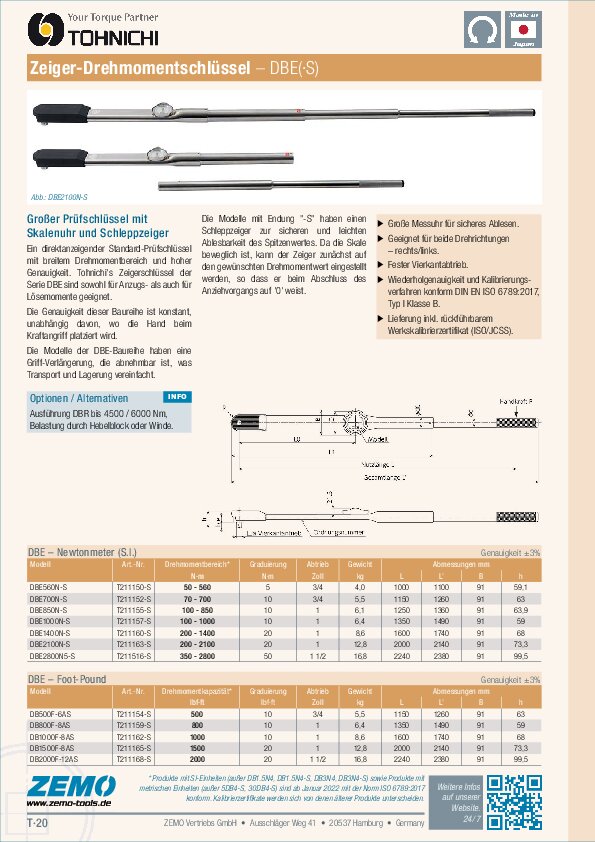

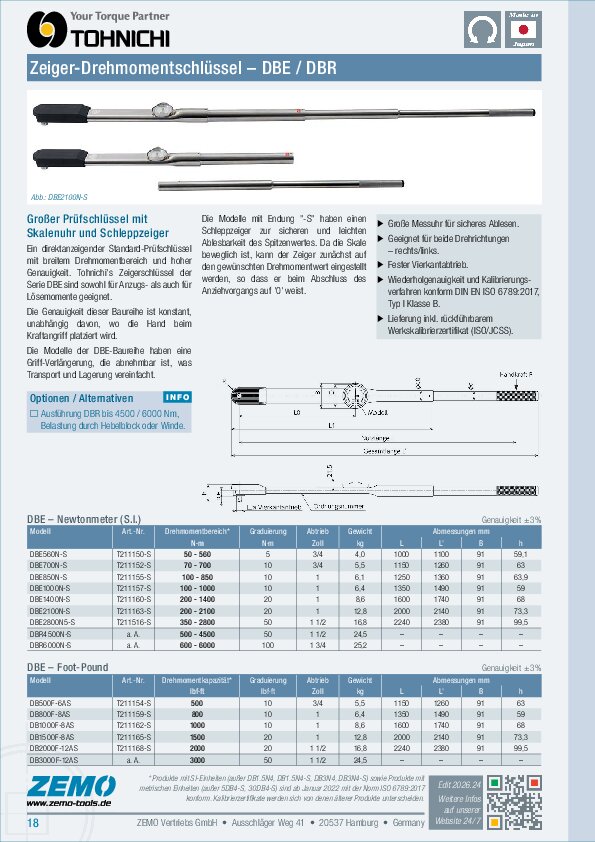

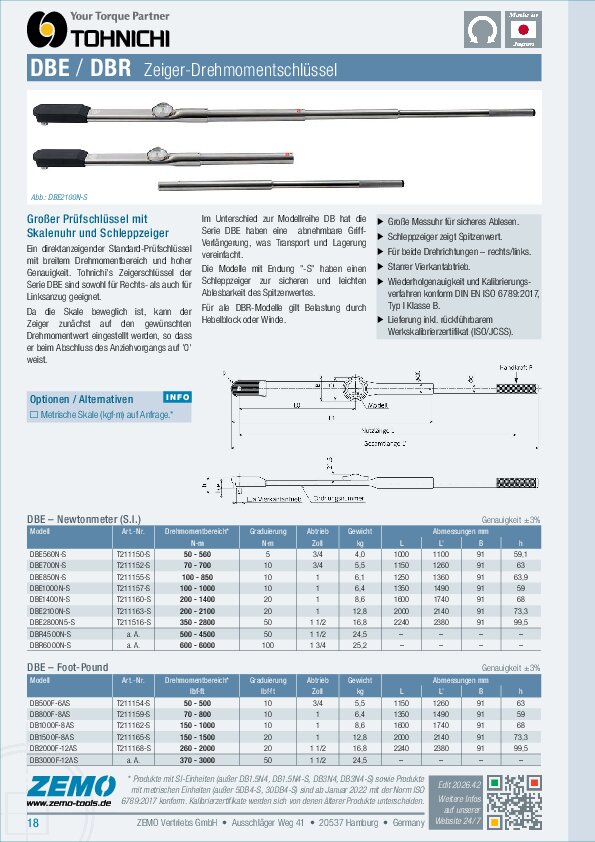

Tohnichi DBE / DBR Drehmomentschlüssel

Kapazität 560 / 700 / 850 / 1000 / 1400 / 2100 / 2800 / 4500 / 6000 Nm

Dial-Typ Drehmomentschlüssel mit großer Skalenuhr

Ein direktanzeigender Standard-Prüfschlüssel mit breitem Drehmomentbereich und hoher Genauigkeit. Tohnichi's Zeigerschlüssel der Serie DBE sind sowohl für Rechts- als auch für Linksanzug geeignet.

Im Unterschied zur Modellreihe DB hat die Serie DBE haben eine abnehmbare Griff-Verlängerung, was Transport und Lagerung vereinfacht. Modelle mit Endung "-S" haben zusätzlich einen (roten) Schleppzeiger zur Erfassung des Drehmoment-Spitzenwertes (Peak).

Da die Skale beweglich ist, kann der Zeiger zunächst auf den gewünschten Drehmomentwert eingestellt werden, so dass er beim Abschluss des Anziehvorgangs auf '0' weist. Am Handgriff ist der optimale Kraftangriffspunkt durch eine Markierung gekennzeichnet.

Features Typ DBE (-S)

Große Messuhr für sicheres Ablesen
Geeignet für beide Drehrichtungen – rechts/links
Anzeigegenauigkeit ± 3%
Starrer Vierkantabtrieb
Gerändelter Metallgriff

Features Typ DBR (-S)

Ähnlich DBE(-S)
Kapazität 4500 / 6000 Nm
Belastung durch Hebelblock oder Winde

Lieferumfang

Drehmomentschlüssel DBE / DBR
Original-Bedienungsanleitung (jap./eng.)
Rückführbares Werkskalibrierzertifikat (ISO/JCSS) *

Benefit

Mit dem Erwerb des Produktes erhalten Sie einen Link zum Download (pdf) unserer deutschen Übersetzung der Bedienungsanleitung. Oder die BA einfach hier per e-M@il anfordern.

Optionen / Zubehör

Imperiale Skale optional
Metrische Skale auf Anfrage
Justierwerkzeug #316

Service / Info

FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789

* Tohnichi Mfg. Co. Ltd, Kalibrierlabor für Drehmomentnormen ist ein autorisierter Kalibrierdienstleister von JCSS (Japan Calibration Service System), der den japanischen Messgesetzen unterliegt (Reg.-Nr. JCSS0281). Das von Tohnichi herausgegebene JCSS-Kalibrierzertifikat ist international anerkannt, basierend auf der gegenseitigen Anerkennungsvereinbarung (MRA) von ILAC (International Laboratory Accreditation Cooperation) und APLAC (Asia Pacific Laboratory Accreditation Cooperation) durch IAJapan.

Serie DBE – S.I. (Nm)

Modell	Art.-Nr.	Drehmoment [N·m]	Graduierung	4kt [Zoll]	Länge [mm]	Gewicht [kg]
DBE560N-S	T211150-S	50 - 560	5	3/4	1109	4.0
DBE700N-S	T211152-S	70 - 700	10	3/4	1267	5.5
DBE850N-S	T211155-S	100 - 850	10	1	1369	6.1
DBE1000N-S	T211157-S	100 - 1000	10	1	1496	6.4
DBE1400N-S	T211160-S	200 - 1400	20	1	1748	8.6
DBE2100N-S	T211163-S	200 - 2100	20	1	2150	12.8
DBE2800N5-S	T211516-S	350 - 2800	50	1 1/2	2390	16.8
DBR4500N-S	*)	500 - 4500	50	1 1/2	◻︎	24.5
DBR6000N-S	*)	600 - 6000	100	1 3/4	◻︎	25.5

*) DBR-Modelle erfordern eine Winde oder ein mechanisches Belastungsgerät. Fertigung erfolgt auf Anfrage/Bestellung (made to order).

Serie DBE – Metrisch (kgf)

Modell	Art.-Nr.	Drehmoment [kgf·m]	Graduierung	4kt [Zoll]	Länge [mm]	Gewicht [kg]
DBE5600M-S	T211151-S	5 - 56	0.5	3/4	1109	4.0
DBE7000M-S	T211153-S	7 - 70	1	3/4	1267	5.5
DBE8500M-S	T211156-S	10 - 85	1	1	1369	6.1
DBE10000M-S	T211158-S	10 - 100	1	1	1496	6.4
DBE14000M-S	T211161-S	20 - 140	2	1	1748	8.6
DBE21000M-S	T211164-S	20 - 210	2	1	2150	12.8
DBE28000M5-S	T211517-S	35 - 280	5	1 1/2	2390	16.8
45000DBR-S	*)	50 - 450	5	1 1/2	◻︎	24.5
60000DBR-S	*)	60 - 600	5	1 3/4	◻︎	25.5

*) DBR-Modelle erfordern eine Winde oder ein mechanisches Belastungsgerät. Fertigung erfolgt auf Anfrage/Bestellung (made to order).

Serie DBE – Imperial (lbf)

Modell	Art.-Nr.	Drehmoment [lbf·ft]	Graduierung	4kt [Zoll]	Länge [mm]	Gewicht [kg]
DB500F-6AS	T211154-S	50 - 500	10	3/4	1267	5.5
DB800F-8AS	T211159-S	80 - 800	10	1	1496	6.4
DB1000F-8AS	T211162-S	100 - 1000	10	1	1748	8.6
DB1500F-8AS	T211165-S	150 - 1500	20	1	2150	12.8
DB2000F-12AS	T211168-S	200 - 2000	20	1 1/2	2390	16.8
DB3000F-12AS	*)	300 - 3000	50	1 1/2	◻︎	24.5

*) DBR-Modelle erfordern eine Winde oder ein mechanisches Belastungsgerät. Fertigung erfolgt auf Anfrage/Bestellung (made to order).

Modelle der Serie DBE mit SI-Einheit (außer DB1.5N4, DB1.5N4-S, DB3N4, DB3N4-S) sowie mit metrischer Einheit (außer 15DB4-S, 30DB4-S) sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Kalibrierzertifikate werden sich von denen älterer Produkte unterscheiden. Produkte mit imperialen Einheiten entsprechen nicht der Norm ISO 6789:2017.

Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein. Technische Daten gemäß Spezifikation des Herstellers. Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
