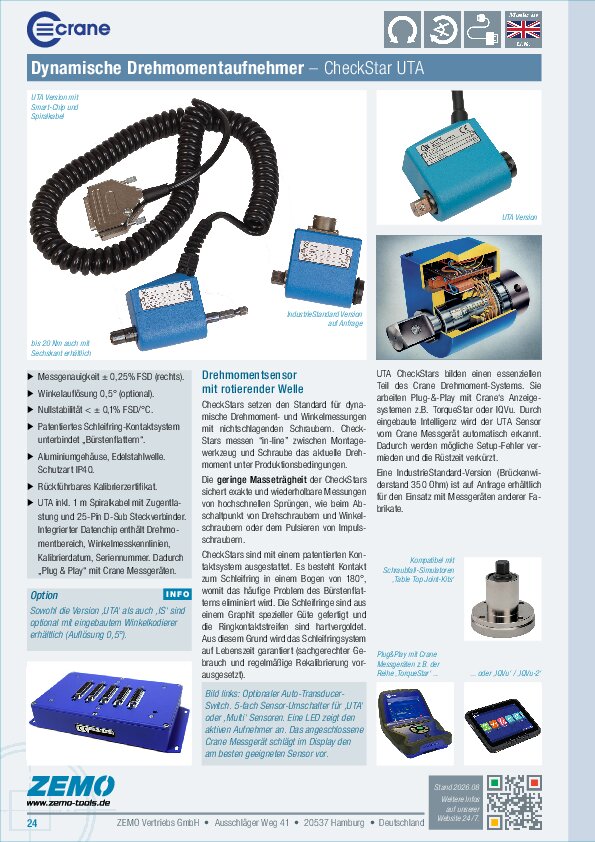

Crane CheckStar UTA Drehmomentaufnehmer

Kapazität 1 / 2 / 5 / 10 / 20 / 25 / 50 / 75 / 180 / 250 / 500 / 750 / 1400 / 3000 / 5000 Nm

Dynamischer Drehmomentsensor mit rotierender Welle

Die CheckStar Messwertaufnehmer setzen den Standard für dynamische Drehmoment- und Winkelmessungen mit jeder Art von nicht-schlagenden Schraubern. Der CheckStar misst “in-line” zwischen Montagewerkzeug und Schraube das aktuelle Drehmoment unter Produktionsbedingungen.

CheckStars sind mit einem patentierten Kontaktsystem ausgestattet. Es besteht Kontakt zum Schleifring in einem Bogen von 180°, womit das häufige Problem des Bürstenflatterns eliminiert wird. Die Schleifringe sind aus einem Graphit spezieller Güte gefertigt und die Ringkontaktstreifen sind hartvergoldet. Aus diesem Grund wird das Schleifringsystem auf Lebenszeit garantiert (sachgerechter Gebrauch und regelmäßige Rekalibrierung vorausgesetzt).

Die geringe Masseträgheit des CheckStars sichert exakte und wiederholbare Messungen von hochschnellen Sprüngen, wie beim Abschaltpunkt von Drehschraubern und Winkelschraubern oder dem Pulsieren von Impulsschraubern.

Merkmale

Messgenauigkeit ± 0,25% FSD (rechts)
Winkelmessvermögen 0,5° Auflösung (optional)
Überlastkapazität: 125 %
Nullstabilität
Kein Bürstenflattern durch patentiertes Schleifring-Kontaktsystem
Hohe Drehmomentleistung bei kompakten Abmessungen
Robuste und langlebige Konstruktion, Aluminiumgehäuse, Edelstahlwelle
Schutzart IP40
Lieferung inkl. rückführbarem Kalibrierzertifikat

Ausführungen

UTA CheckStar arbeitet „plug & play“ (PnP) mit Crane Prüfgeräten. Ausgestattet mit 1 Meter Spiralkabel mit Zugentlastung und 25-Pin D-Sub Steckverbinder. Ein integrierter Smart-Chip enthält Drehmomentbereich, Kalibrierdatum, Seriennummer, sowie ggf. Winkelmesskennlinien. Automatische Erkennung verkürzt Rüstzeiten, erspart manuelle Eingaben durch Benutzende und verhindert zudem eventuelle Setup-Fehler.

Für Kunden, welche die hoch entwickelten Funktionen der CheckStars benötigen, aber bereits ein Auslesegerät eines anderen Fabrikats besitzen, ist alternativ eine IndustryStandard-Version erhältlich (ohne Smart-Chip, ohne Kabel).

UTA CheckStar – Sechskant

Modellcode	Art.-Nr.	Drehmoment [N·m]	6kt. [Zoll]	Stift	Gewicht [kg]
UT-449-01CR-1-0	C718056	0.1 - 1	1/4	–	0.486
UTA-449-0002-0	C718040	0.2 - 2	1/4	–	0.486
UTA-449-0005-0	C718041	0.5 - 5	1/4	–	0.486
UTA-450-0010-0	C718042	1 - 10	1/4	–	0.486
UTA-450-0020-0	C718043	2 - 20	1/4	–	0.486

UTA CheckStar – Sechskant – mit Winkel

Modellcode	Art.-Nr.	Drehmoment [N·m]	6kt. [Zoll]	Stift	Gewicht [kg]
UT-449-02CR-1-A	C718066	0.1 - 1	1/4	–	0.486
UTA-449-0002-A	C718070	0.2 - 2	1/4	–	0.486
UTA-449-0005-A	C718071	0.5 - 5	1/4	–	0.486
UTA-450-0010-A	C718072	1 - 10	1/4	–	0.486
UTA-450-0020-A	C718073	2 - 20	1/4	–	0.486

UTA CheckStar – Vierkant

Modellcode	Art.-Nr.	Drehmoment [N·m]	4kt. [Zoll]	Stift	Gewicht [kg]
UT-451-06CR-5-0P	C718053	0.5 - 5	1/4	+	0.497
UTA-451-0010-0P	C718086	1 - 10	1/4	+	0.497
UTA-451-0020-0P	C718045	2 - 20	1/4	+	0.497
UTA-452-0025-0P	C718046	2.5 - 25	3/8	+	0.550
UTA-452-0050-0P	C718085	5 - 50	3/8	+	0.550
UTA-452-0075-0P	C718047	7.5 - 75	3/8	+	0.550
UTA-677-0-75-0-0P	C718084	7.5 - 75	1/2	+	0.725
UTA-453-0180-0P	C718048	18 - 180	1/2	+	0.725
UTA-454-05CR-250-0P	C718057	25 - 250	1/2	+	1.050
UTA-454-0250-0P	C718049	25 - 250	3/4	+	1.050
UTA-454-0500-0P	C718050	50 - 500	3/4	+	1.050
UTA-455-0750-0P	C718051	75 - 750	1	+	1.800
UTA-455-1400-0P	C718052	140 - 1400	1	+	1.800
UTA-477-3000-0P	C718054	300 - 3000	1 1/2	+	5.7
UTA-477-01CR-5000-0P	C718055	500 - 5000	2 1/2	+	14

UTA CheckStar – Vierkant – mit Winkel

Modellcode	Art.-Nr.	Drehmoment [N·m]	4kt [Zoll]	Stift	Gewicht [kg]
UT-451-02CR-5-AP	C718063	0.5 - 5	1/4	+	0.497
UTA-451-0010-AP	C718074	1 - 10	1/4	+	0.497
UTA-451-0020-AP	C718075	2 - 20	1/4	+	0.497
UTA-452-0025-AP	C718076	2.5 - 25	3/8	+	0.550
UTA-452-0050-AP	C718083	5 - 50	3/8	+	0.550
UTA-452-0075-AP	C718077	7.5 - 75	3/8	+	0.550
UTA-677-0-75-0-AP	C718044	7.5 - 75	1/2	+	0.725
UTA-453-0180-AP	C718078	18 - 180	1/2	+	0.725
UTA-454-05CR-250-AP	C718087	25 - 250	1/2	+	1.05
UTA-454-0250-AP	C718079	25 - 250	3/4	+	1.05
UTA-454-0500-AP	C718080	50 - 500	3/4	+	1.05
UTA-455-0750-AP	C718081	75 - 750	1	+	1.80
UTA-455-1400-AP	C718082	140 - 1400	1	+	1.80
UTA-477-3000-AP	C718083	300 - 3000	1 1/2	+	5.7
UTA-477-5000-AP	C718065	500 - 5000	2 1/2	+	14

In der Tabelle angegeben ist die vom Hersteller angegebene Spezifikation. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
