Kraftsteckschlüssel für Hochmomentschrauber

1" Vierkantantrieb nach DIN 3121 H 25

Diese Hochdrehmoment-Nüsse haben jeweils eine Gesamtlänge von 85 mm für alle Schlüsselweiten, wodurch die Unterstützung des Reaktionsarms leicht gemacht wird.

Der Vierkant

Die Kontur des Vierkants der Action® Kraftsteckschlüssel ist in den Ecken nach außen gerundet. Dadurch erhält zum einen die Antriebsspindel des Schraubers eine ausgezeichnete Passung. Zum anderen wird dadurch das Drehmoment nicht nur in den Ecken des Kraftsteckschlüssels sondern auch an den Flanken übertragen. Dies erhöht sowohl die Lebensdauer des Kraftsteckschlüssels als auch der Antriebsspindel des Schraubers.

Der Sechskant

Abgerundete Innenecken der Action® Sechskant-Kraftsteckschlüssel bewirken ein gewisses Spiel in den Ecken des Sechskants im Schraubenkopf. Dies führt zu vergrößerter Kraftauflage an den Flanken. Außerdem bewirkt dies, dass der Verschleiß an Schraubenkopf oder Mutterecken reduziert wird.

Anwendungshinweise

Wechseln Sie verschlissene Kraftsteckschlüssel frühzeitig aus.
Gemäß EU-Direktive 2006/42/EG (Maschinenrichtlinie) und EN/ISO 11148-6 dürfen auf Motorwerkzeugen nur Kraftsteckschlüssel verwendet werden.
Halten Sie maschinell drehende Teile niemals mit der Hand fest!

Weitere Infos in Kürze. Bleiben Sie dran...

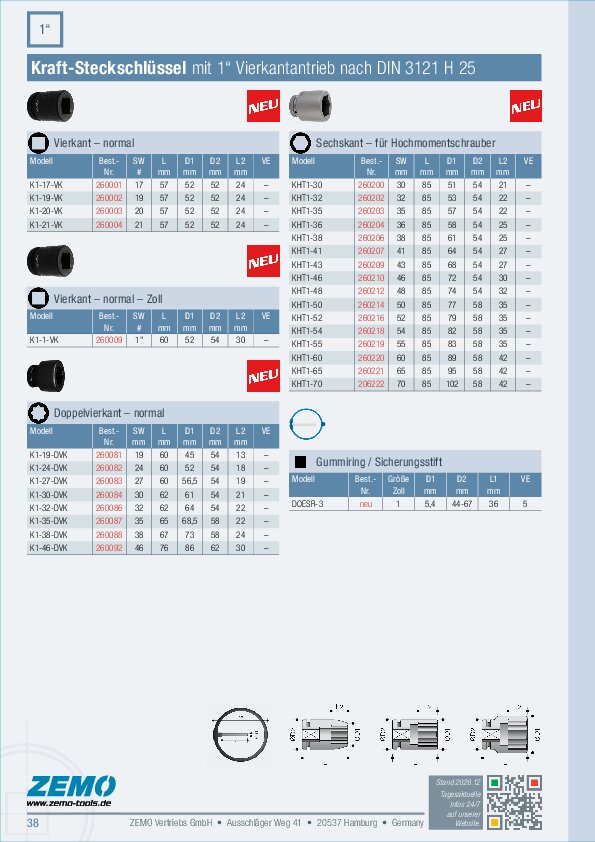

K1 – Sechskant – Hochmoment

Modell	Art.-Nr.	SW [mm]	L [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
KHT1-30	260200	30	85	51	54	21	–
KHT1-32	260202	32	85	53	54	22	–
KHT1-35	260203	35	85	57	54	22	–
KHT1-36	260204	36	85	58	54	25	–
KHT1-38	260206	38	85	61	54	25	–
KHT1-41	260207	41	85	64	54	27	–
KHT1-43	260209	43	85	68	54	27	–
KHT1-46	260210	46	85	72	54	30	–
KHT1-48	260212	48	85	74	54	32	–
KHT1-50	260214	50	85	77	58	35	–
KHT1-52	260216	52	85	79	58	35	–
KHT1-54	260218	54	85	82	58	35	–
KHT1-55	260219	55	85	83	58	35	–
KHT1-60	260220	60	85	89	58	42	–
KHT1-65	260221	65	85	95	58	42	–
KHT1-70	260222	70	85	102	58	42	–

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
