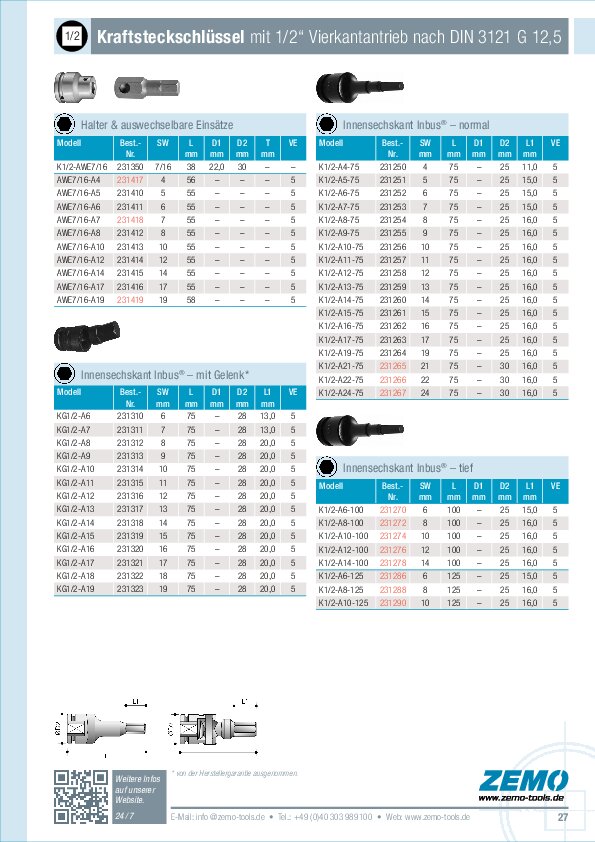

Kraftsteckschlüssel – Innenvielzahn XZN

1/2" Vierkantantrieb nach DIN 3121 G 12.5

Die Kontur des Antriebvierkants der Action® Kraftsteckschlüssel ist in den Ecken leicht nach außen gerundet. Dadurch erhält zum einen die Antriebsspindel des Schraubers eine ausgezeichnete Passung. Zum anderen wird dadurch das Drehmoment nicht nur in den Ecken des Kraftsteckschlüssels sondern auch an den Flanken übertragen. Dies erhöht sowohl die Lebensdauer des Kraftsteckschlüssels als auch der Antriebsspindel des Schraubers.

Zwölfkant - Vielzahn

Das Vielzahn-Profil, auch Dreifach-Quadrat oder XZN genannt, ist ein Mitnahmeprofil mit 12 gleichmäßigen Vorsprüngen, die jeweils in einem 90°-Winkel enden. Es entsteht, wenn drei Quadrate mit jeweils 30° Versatz übereinander gelegt werden, die dann ein sternförmiges Muster mit 12 rechtwinkligen Vorsprüngen bilden. Im Englischen wird es daher „Triple Square“ (dt. Dreifach-Quadrat) genannt.

Das Vielzahn-Profil kann vergleichsweise hohe Drehmomente auf Schrauben übertragen, ist allerdings abnutzungsempfindlicher als z.B. Torx® Sechsrund. Da es sich um quadratische Querschnitte handelt, können XZN-Schrauben behelfsweise auch mit passenden "Robertson"-Bits angetrieben werden.

Anwendungshinweise

Wechseln Sie verschlissene Kraftsteckschlüssel frühzeitig aus.
Gemäß EU-Direktive 2006/42/EG (Maschinenrichtlinie) und EN/ISO 11148-6 dürfen auf Motorwerkzeugen nur Kraftsteckschlüssel verwendet werden.
Halten Sie maschinell drehende Teile niemals mit der Hand fest!

K1/2 – Vielzahn XZN – L55

Modell	Art.-Nr.	XZN #	L [mm]	D1 [mm]	D2 [mm]	L1 [mm]	VE [Stk]
K1/2-XZN-5	240250	M5	55	–	25	7	10
K1/2-XZN-6	240251	M6	55	–	25	7	10
K1/2-XZN-8	240252	M8	55	–	25	9	10
K1/2-XZN-10	240253	M10	55	–	25	9	10
K1/2-XZN-12	240254	M12	55	–	25	11	10
K1/2-XZN-14	240255	M14	55	–	25	11	10
K1/2-XZN-16	240256	M16	55	–	25	13	10

K1/2 – Vielzahn XZN – L100

Modell	Art.-Nr.	XZN #	L [mm]	D1 [mm]	D2 [mm]	L1 [mm]	VE [Stk]
K1/2-XZN-5L	240310	M5	100	–	25	7	10
K1/2-XZN-6L	240311	M6	100	–	25	7	10
K1/2-XZN-8L	240312	M8	100	–	25	9	10
K1/2-XZN-10L	240313	M10	100	–	25	9	10
K1/2-XZN-12L	240314	M12	100	–	25	11	10
K1/2-XZN-14L	240315	M14	100	–	25	11	10
K1/2-XZN-16L	240316	M16	100	–	25	13	10
K1/2-XZN-18L	240317	M18	100	–	25	13	10

K1/2 – Vielzahn XZN – L120

Modell	Best.-Nr.	XZN #	L [mm]	D1 [mm]	D2 [mm]	L1 [mm]	VE [Stk]
K1/2-XZN8-120	240360	M8	120	–	25	9	–
K1/2-XZN10-120	240361	M10	120	–	25	9	–
K1/2-XZN12-120	240362	M12	120	–	25	11	–
K1/2-XZN18-120	240365	M18	120	–	25	14	–

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
