Industriewerkzeuge
Drehmomentsysteme

Kraftsteckschlüssel mit Magnet – Torx® E

1/2" Vierkantantrieb nach DIN 3121 G 12.5

Die Kontur des Vierkants der Action® Kraftsteckschlüssel ist in den Ecken nach außen gerundet. Dadurch erhält zum einen die Antriebsspindel des Schraubers eine ausgezeichnete Passung. Zum anderen wird dadurch das Drehmoment nicht nur in den Ecken des Kraftsteckschlüssels sondern auch an den Flanken übertragen. Dies erhöht sowohl die Lebensdauer des Kraftsteckschlüssels als auch der Antriebsspindel des Schraubers.



Sechsrund Torx®



Das im Jahre 1967 von Camcar® (Textron) unter dem Markennamen Torx® entwickelte Schraubenkopf-Mitnahmeprofil weist symmetrisch abwechselnde radial gekrümmte Vorsprünge und Auskehlungen auf, wodurch eine Art sternförmiges Profil entsteht. Die Profilbezeichnung "Stern" ist daher ebenfalls recht populär. Der von der International Organization for Standardization als ISO 10664 vergebene Gattungsname lautet hexalobular internal. Das Torx-Profil ist leicht mit dem recht ähnlichen 6-Lobe oder Hexalobe-Profil verwechselbar. Anlehnend an die gängigen Außen- und Innensechskantprofile wird der Torx-Stern in europäischen und deutschen Normen als Innen- bzw- Außensechsrund bezeichnet.



"Sternschrauben" werden häufig in Automobilen, Motorrädern, Fahrradbremsen (Scheibenbremsen), Festplattenlaufwerken, Computersystemen und Unterhaltungselektronik verwendet. Auch in der Bauindustrie werden Torx-Schrauben immer beliebter. Nahezu frei von Camout-Effekt, ermöglicht der Torx-Sechsrund eine deutlich höhere Kraftübertragung als alle bis dahin bekannten Antriebsprofile, ohne den Schraubenkopf und/oder das Werkzeug zu beschädigen.



Anwendungshinweise



  • Wechseln Sie verschlissene Kraftsteckschlüssel frühzeitig aus.
  • Gemäß EU-Direktive 2006/42/EG (Maschinenrichtlinie) und EN/ISO 11148-6 dürfen auf Motorwerkzeugen nur Kraftsteckschlüssel verwendet werden.
  • Halten Sie maschinell drehende Teile niemals mit der Hand fest!

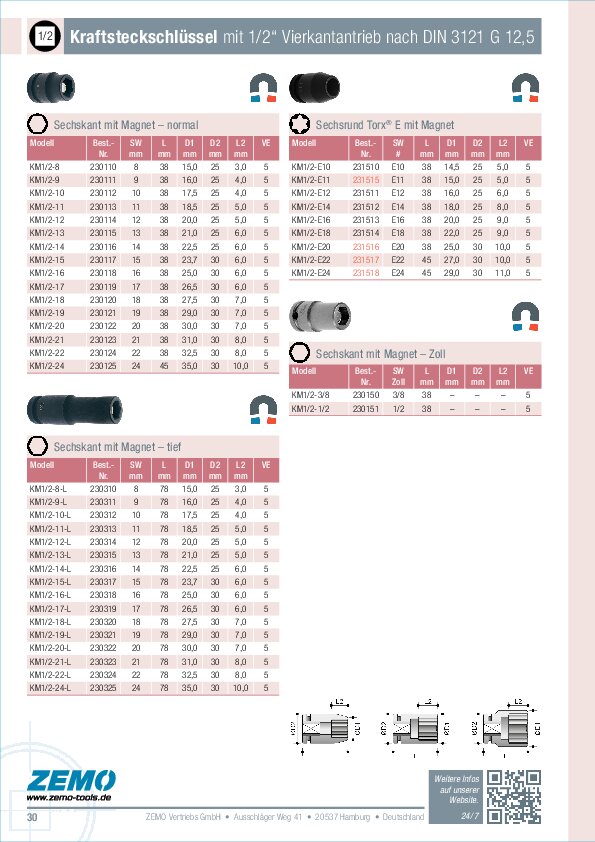

KM1/2 – Torx® E – Magnet
Modell Art.-Nr. Torx # L [mm] D1 [mm] D2 [mm] L2 [mm] VE [Stk]
KM1/2-E10 231510 E10 38 14.5 25 5 5
KM1/2-E11 231515 E11 38 15 25 5 5
KM1/2-E12 231511 E12 38 16 25 6 5
KM1/2-E14 231512 E14 38 18 25 8 5
KM1/2-E16 231513 E16 38 20 25 9 5
KM1/2-E18 231514 E18 38 22 25 9 5
KM1/2-E20 231516 E20 38 25 30 10 5
KM1/2-E22 231517 E22 45 27 30 10 5
KM1/2-E24 231518 E24 45 29 30 11 5

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
