Industriewerkzeuge
Drehmomentsysteme

Kraftsteckschlüssel mit Magnet – Torx® E

3/8" Vierkantantrieb nach DIN 3121 G 6,3

Die Kontur des Vierkants der Action® Kraftsteckschlüssel ist in den Ecken nach außen gerundet. Dadurch erhält zum einen die Antriebsspindel des Schraubers eine ausgezeichnete Passung. Zum anderen wird dadurch das Drehmoment nicht nur in den Ecken des Kraftsteckschlüssels sondern auch an den Flanken übertragen. Dies erhöht sowohl die Lebensdauer des Kraftsteckschlüssels als auch der Antriebsspindel des Schraubers.



Sechsrund Torx®



Das im Jahre 1967 von Camcar® (Textron) unter dem Markennamen Torx® entwickelte Schraubenkopf-Mitnahmeprofil weist symmetrisch abwechselnde radial gekrümmte Vorsprünge und Auskehlungen auf, wodurch eine Art sternförmiges Profil entsteht. Die Profilbezeichnung "Stern" ist daher ebenfalls recht populär. Der von der International Organization for Standardization als ISO 10664 vergebene Gattungsname lautet hexalobular internal. Das Torx-Profil ist leicht mit dem recht ähnlichen 6-Lobe oder Hexalobe-Profil verwechselbar. Anlehnend an die gängigen Außen- und Innensechskantprofile wird der Torx-Stern in europäischen und deutschen Normen als Innen- bzw- Außensechsrund bezeichnet.



"Sternschrauben" werden häufig in Automobilen, Motorrädern, Fahrradbremsen (Scheibenbremsen), Festplattenlaufwerken, Computersystemen und Unterhaltungselektronik verwendet. Auch in der Bauindustrie werden Torx-Schrauben immer beliebter. Nahezu frei von Camout-Effekt, ermöglicht der Torx-Sechsrund eine deutlich höhere Kraftübertragung als alle bis dahin bekannten Antriebsprofile, ohne den Schraubenkopf und/oder das Werkzeug zu beschädigen.



Anwendungshinweise



  • Wechseln Sie verschlissene Kraftsteckschlüssel frühzeitig aus.
  • Gemäß EU-Direktive 2006/42/EG (Maschinenrichtlinie) und EN/ISO 11148-6 dürfen auf Motorwerkzeugen nur Kraftsteckschlüssel verwendet werden.
  • Halten Sie maschinell drehende Teile niemals mit der Hand fest!

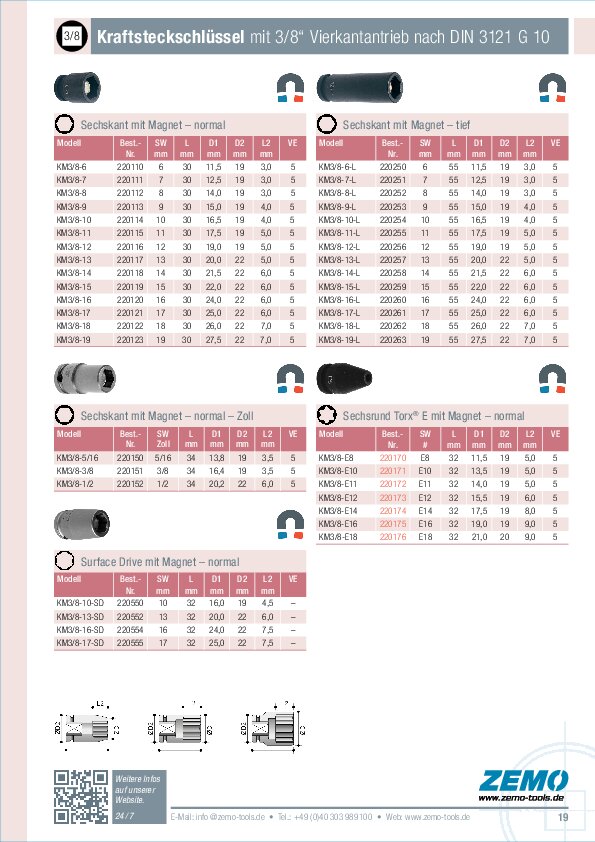

KM3/8 – Torx® E – Magnet
Modell Art.-Nr. Torx # L [mm] D1 [mm] D2 [mm] L2 [mm] VE [Stk]
KM3/8-E8 220170 E8 32 11.5 19 5.0 5
KM3/8-E10 220171 E10 32 13.5 19 5.0 5
KM3/8-E11 220172 E11 32 14.0 19 5.0 5
KM3/8-E12 220173 E12 32 15.5 19 6.0 5
KM3/8-E14 220174 E14 32 17.5 19 8.0 5
KM3/8-E16 220175 E16 32 19.0 19 9.0 5
KM3/8-E18 220176 E18 32 21.0 21 9.0 5

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
