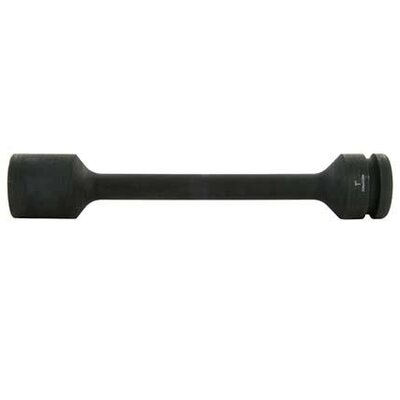

Kraftsteckschlüssel – mit Torsion

1" Vierkantantrieb nach DIN 3121 H 25

Die Kontur des Antriebvierkants der Action® Kraftsteckschlüssel ist in den Ecken nach außen gerundet. Dadurch erhält zum einen die Antriebsspindel des Schraubers eine ausgezeichnete Passung. Zum anderen wird dadurch das Drehmoment nicht nur in den Ecken des Kraftsteckschlüssels sondern auch an den Flanken übertragen. Dies erhöht sowohl die Lebensdauer des Kraftsteckschlüssels als auch der Antriebsspindel des Schraubers.

Drehmoment-Begrenzung

Eine Torsions-Kraftstecknuss wird mitunter gern auch „Drehmomentsteckschlüssel“ genannt. Doch dieser Begriff stiftet eher Verwirrung, da er leicht mit einem Drehmomentschlüssel verwechselt werden. Ein Torsionssteckschlüssel unterscheidet sich von gewöhnlichen Steckschlüsseln vor allem durch seine Eigenschaft das überflüssige Drehmoment aufzunehmen.

Die Funktion basiert auf den Materialeigenschaften des Werkzeugs. Ein spezieller Stahl und Durchmesser des Schafts bewirken, dass der Schaft des Steckschlüssels bei einem bestimmten Anzugsmoment "nachgibt" und die Kraft in Torsion umgewandelt wird. Dadurch wird die Drehmomentabgabe begrenzt und das gefährliche Überdehnen des Schraubbolzens vermieden.

Um eine Beschädigung der Torsionszone durch hohe Drehmomente beim Lösen von Schrauben zu verhindern, sollen Torsionsnüsse nur im Rechtslauf (Festziehen) verwendet werden.

Anwendungshinweise

Wechseln Sie verschlissene Kraftsteckschlüssel frühzeitig aus.
Gemäß EU-Direktive 2006/42/EG (Maschinenrichtlinie) und EN/ISO 11148-6 dürfen auf Motorwerkzeugen nur Kraftsteckschlüssel verwendet werden.
Halten Sie maschinell drehende Teile niemals mit der Hand fest!

K1 – Sechskant – Torsion

Modell	Art.-Nr.	SW [mm]	Drehmoment [Nm]	Länge [mm]	VE [Stk]
K1-23-T250N	260911	23	250	305	–
K1-24-T350N	260912	24	350	305	–
K1-27-T350N	260913	27	350	305	–
K1-27-T450N	260914	27	450	305	–
K1-29-T400N	260915	29	400	305	–
K1-30-T550N	260916	30	550	305	–
K1-30-T600N	260917	30	600	305	–
K1-32-T500N	260918	32	500	305	–
K1-32-T600N	260919	32	600	305	–
K1-32-T700N	260920	32	700	305	–
K1-33-T500N	260921	33	500	305	–
K1-33-T600N	260922	33	600	305	–
K1-36-T600N	260923	36	600	305	–

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
