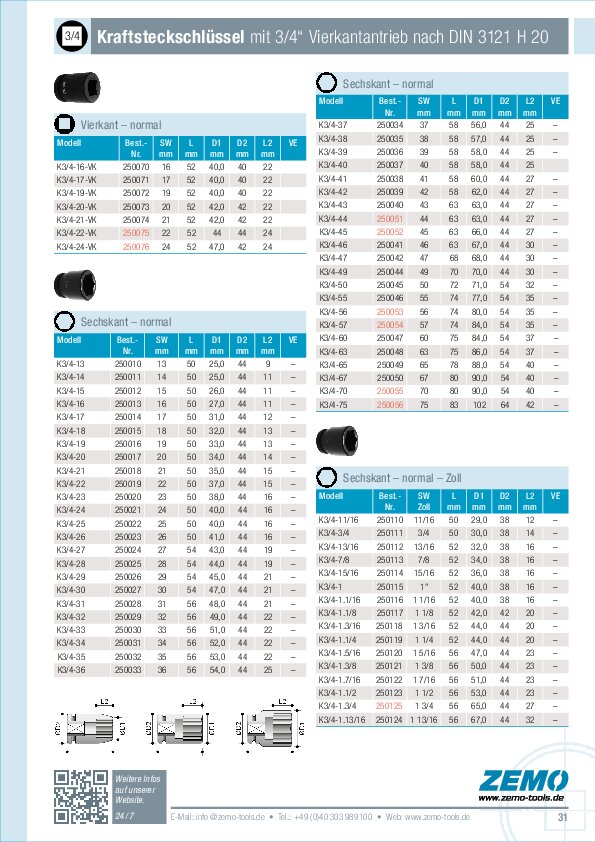

Kraftsteckschlüssel – Sechskant

3/4" Vierkantantrieb nach DIN 3121 H 20

Die Kontur des Antriebvierkants der Action® Kraftsteckschlüssel ist in den Ecken nach außen gerundet. Dadurch erhält zum einen die Antriebsspindel des Schraubers eine ausgezeichnete Passung. Zum anderen wird dadurch das Drehmoment nicht nur in den Ecken des Kraftsteckschlüssels sondern auch an den Flanken übertragen. Dies erhöht sowohl die Lebensdauer des Kraftsteckschlüssels als auch der Antriebsspindel des Schraubers.

Der Sechskant

Abgerundete Innenecken der Action® Sechskant-Kraftsteckschlüssel bewirken ein gewisses Spiel in den Ecken des Sechskants im Schraubenkopf. Dies führt zu vergrößerter Kraftauflage an den Flanken. Außerdem bewirkt dies, dass der Verschleiß an Schraubenkopf oder Mutterecken reduziert wird.

Anwendungshinweise

Wechseln Sie verschlissene Kraftsteckschlüssel frühzeitig aus.
Gemäß EU-Direktive 2006/42/EG (Maschinenrichtlinie) und EN/ISO 11148-6 dürfen auf Motorwerkzeugen nur Kraftsteckschlüssel verwendet werden.
Halten Sie maschinell drehende Teile niemals mit der Hand fest!

K3/4 – Sechskant – normal

Modell	Art.-Nr.	SW [mm]	L [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K3/4-13	250010	13	50	25	44	9	–
K3/4-14	250011	14	50	25	44	11	–
K3/4-15	250012	15	50	26	44	11	–
K3/4-16	250013	16	50	27	44	11	–
K3/4-17	250014	17	50	31	44	12	–
K3/4-18	250015	18	50	32	44	13	–
K3/4-19	250016	19	50	33	44	13	–
K3/4-20	250017	20	50	34	44	14	–
K3/4-21	250018	21	50	35	44	15	–
K3/4-22	250019	22	50	37	44	15	–
K3/4-23	250020	23	50	38	44	16	–
K3/4-24	250021	24	50	40	44	16	–
K3/4-25	250022	25	50	40	44	16	–
K3/4-26	250023	26	50	41	44	16	–
K3/4-27	250024	27	54	43	44	19	–
K3/4-28	250025	28	54	44	44	19	–
K3/4-29	250026	29	54	45	44	21	–
K3/4-30	250027	30	54	47	44	21	–
K3/4-31	250028	31	56	48	44	21	–
K3/4-32	250029	32	56	49	44	22	–
K3/4-33	250030	33	56	51	44	22	–
K3/4-34	250031	34	56	52	44	22	–
K3/4-35	250032	35	56	53	44	22	–
K3/4-36	250033	36	56	54	44	25	–
K3/4-37	250034	37	58	56	44	25	–
K3/4-38	250035	38	58	57	44	25	–
K3/4-39	250036	39	58	58	44	25	–
K3/4-40	250037	40	58	58	44	25	–
K3/4-41	250038	41	58	60	44	27	–
K3/4-42	250039	42	58	62	44	27	–
K3/4-43	250040	43	63	63	44	27	–
K3/4-44	250051	44	63	63	44	27	–
K3/4-45	250052	45	63	66	44	27	–
K3/4-46	250041	46	63	67	44	30	–
K3/4-47	250042	47	68	68	44	30	–
K3/4-49	250044	49	70	70	44	30	–
K3/4-50	250045	50	72	71	54	32	–
K3/4-51	250053	51	72	72	54	32	–
K3/4-52	250054	52	72	74	54	32	–
K3/4-54	250055	54	72	77	54	32	–
K3/4-55	250046	55	74	77	54	35	–
K3/4-56	250056	56	74	80	54	35	–
K3/4-57	250057	57	74	84	54	35	–
K3/4-60	250047	60	75	84	54	37	–
K3/4-63	250048	63	75	86	54	37	–
K3/4-65	250049	65	78	88	54	40	–
K3/4-67	250050	67	80	90	54	40	–
K3/4-70	250058	70	80	90	54	40	–
K3/4-75	250059	75	83	102	64	42	–

K3/4 – Sechskant – normal – Zoll

Modell	Art.-Nr.	SW [Zoll]	L [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K3/4-1/2	250107	1/2	50	22	38	9	–
K3/4-9/16	250108	9/16	50	22.5	38	11	–
K3/4-5/8	250109	5/8	50	27.5	38	11	–
K3/4-11/16	250110	11/16	50	29	38	12	–
K3/4-3/4	250111	3/4	50	30	38	14	–
K3/4-13/16	250112	13/16	52	32	38	16	–
K3/4-7/8	250113	7/8	52	34	38	16	–
K3/4-15/16	250114	15/16	52	36	38	16	–
K3/4-1	250115	1	52	40	38	16	–
K3/4-1.1/16	250116	1.1/16	52	40	38	16	–
K3/4-1.1/8	250117	1.1/8	52	42	42	20	–
K3/4-1.3/16	250118	1.3/16	52	44	44	20	–
K3/4-1.1/4	250119	1.1/4	52	44	44	20	–
K3/4-1.5/16	250120	1.5/16	56	47	44	23	–
K3/4-1.3/8	250121	1.3/8	56	50	44	23	–
K3/4-1.7/16	250122	1.7/16	56	51	44	23	–
K3/4-1.1/2	250123	1.1/2	56	53	44	23	–
K3/4-1.5/8	250125	1.5/8	62	58	44	27	–
K3/4-1.11/16	250126	1.11/16	62	63.5	44	27	–
K3/4-1.3/4	250127	1.3/4	56	65	44	27	–
K3/4-1.13/16	250124	1.13/16	56	67	44	32	–
K3/4-1.7/8	250128	1.7/8	68	68	44	30	–
K3/4-2	250129	2	72	71	54	32	–
K3/4-2.1/16	250130	2.1/16	72	74	54	32	–
K3/4-2.1/8	250131	2.1/8	72	77	54	32	–
K3/4-2.1/4	250132	2.1/4	74	80	54	35	–
K3/4-2.3/8	250133	2.3/8	75	84	54	37	–

K3/4 – Sechskant – tief

Modell	Art.-Nr.	SW [mm]	L [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K3/4-13L	250150	13	95	25	44	13	–
K3/4-14L	250151	14	95	25	44	14	–
K3/4-15L	250152	15	95	26	44	15	–
K3/4-17L	250154	17	95	31	44	18	–
K3/4-18L	250155	18	95	32	44	19	–
K3/4-19L	250156	19	95	33	44	20	–
K3/4-20L	250157	20	95	34	44	21	–
K3/4-21L	250158	21	95	36	44	22	–
K3/4-22L	250159	22	95	37	44	23	–
K3/4-23L	250160	23	95	38	44	24	–
K3/4-24L	250161	24	95	39.5	44	25	–
K3/4-25L	250162	25	95	40	44	26	–
K3/4-26L	250163	26	95	41	44	27	–
K3/4-27L	250164	27	95	43	44	28	–
K3/4-28L	250165	28	95	44	44	29	–
K3/4-29L	250166	29	95	45	44	31	–
K3/4-30L	250167	30	95	47	44	31	–
K3/4-31L	250168	31	95	48	44	32	–
K3/4-32L	250169	32	95	49	44	33	–
K3/4-33L	250170	33	95	51	44	34	–
K3/4-34L	250171	34	95	52	44	35	–
K3/4-35L	250172	35	95	54	44	36	–
K3/4-36L	250173	36	95	55	44	37	–
K3/4-37L	250174	37	95	55	44	38	–
K3/4-38L	250175	38	95	57	44	38	–
K3/4-39L	250176	39	95	58	44	38	–
K3/4-40L	250177	40	95	58	44	38	–
K3/4-41L	250178	41	95	60	44	38	–
K3/4-42L	250179	42	95	62	44	38	–
K3/4-43L	250180	43	95	63	44	38	–
K3/4-44L	250181	44	95	65	44	38	–
K3/4-46L	250183	46	95	67	44	38	–
K3/4-47L	250184	47	95	68	44	38	–
K3/4-48L	250185	48	95	69	44	38	–
K3/4-49L	250186	49	95	70	44	58	–
K3/4-50L	250187	50	95	71	54	38	–
K3/4-51L	250192	51	95	72	54	40	–
K3/4-52L	250188	52	95	74	54	40	–
K3/4-55L	250189	55	100	77	54	40	–
K3/4-60L	250190	60	105	84	54	42	–
K3/4-65L	250191	65	105	88	54	66	–
K3/4-70L	250193	70	105	96	54	66	–

K3/4 – Sechskant – tief – Zoll

Modell	Art.-Nr.	SW [Zoll]	L [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K3/4-5/8-L	250207	5/8	85	27.5	38	16	–
K3/4-3/4-L	250209	3/4	85	30	38	19	–
K3/4-13/16-L	250210	13/16	85	32	38	23	–
K3/4-7/8-L	250211	7/8	85	34	38	23	–
K3/4-15/16-L	250212	15/16	85	36	38	41	–
K3/4-1-L	250213	1	85	40	38	41	–
K3/4-1.1/16-L	250220	1.1/16	85	40	38	27	–
K3/4-1.1/8-L	250214	1.1/8	85	42	42	52	–
K3/4-1.3/16-L	250215	1.3/16	85	44	44	52	–
K3/4-1.1/4-L	250216	1.1/4	85	44	44	52	–
K3/4-1.5/16-L	250217	1.5/16	85	47	44	52	–
K3/4-1.7/16-L	250218	1.7/16	85	51	44	52	–
K3/4-1.1/2-L	250219	1.1/2	85	53	44	60	–
K3/4-1.9/16-L	250221	1.9/16	95	58	44	38	–
K3/4-2.1/8-L	250225	2.1/8	95	77	54	40	–

K3/4 – Sechskant – L270

Modell	Art.-Nr.	SW [mm]	L [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K3/4-24-270	250250	24	270	38.9	44	24	–
K3/4-27-270	250251	27	270	42.5	44	27	–
K3/4-30-270	250252	30	270	46.5	44	30	–
K3/4-32-270	250253	32	270	48.8	44	32	–
K3/4-33-270	250254	33	270	50	44	32	–
K3/4-36-270	250255	36	270	53.8	44	32	–
K3/4-46-270	250259	46	270	63	44	38	–

K3/4 – Sechskant – L400

Modell	Best.-Nr.	SW [mm]	L [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K3/4-24-400	250270	24	400	38.5	44	24	–
K3/4-27-400	250271	27	400	42	44	27	–
K3/4-30-400	250272	30	400	45	44	30	–
K3/4-32-400	250273	32	400	47	44	32	–
K3/4-33-400	250274	33	400	48	44	32	–
K3/4-36-400	250275	36	400	53.5	44	32	–

K3/4 – Sechskant – dünnwandig* – tief

Modell	Art.-Nr.	SW [mm]	L [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K3/4-17-DWL	250311	17	95	25.5	44	17	–
K3/4-18-DWL	250312	18	95	27	44	17	–
K3/4-19-DWL	250313	19	95	28.5	44	19	–
K3/4-22-DWL	250315	22	95	33.5	44	22	–
K3/4-24-DWL	250316	24	95	36.5	44	24	–
K3/4-27-DWL	250317	27	95	40.5	44	27	–
K3/4-30-DWL	250318	30	95	43.5	44	30	–
K3/4-32-DWL	250319	32	95	46.5	44	32	–
K3/4-33-DWL	250320	33	95	47.5	44	33	–
K3/4-36-DWL	250322	36	95	52	44	36	–
K3/4-38-DWL	250323	38	95	54	44	38	–
K3/4-41-DWL	250324	41	95	57	44	38	–

* Dünnwandige Kraftsteckschlüssel sind von der Herstellergarantie ausgenommen. Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
