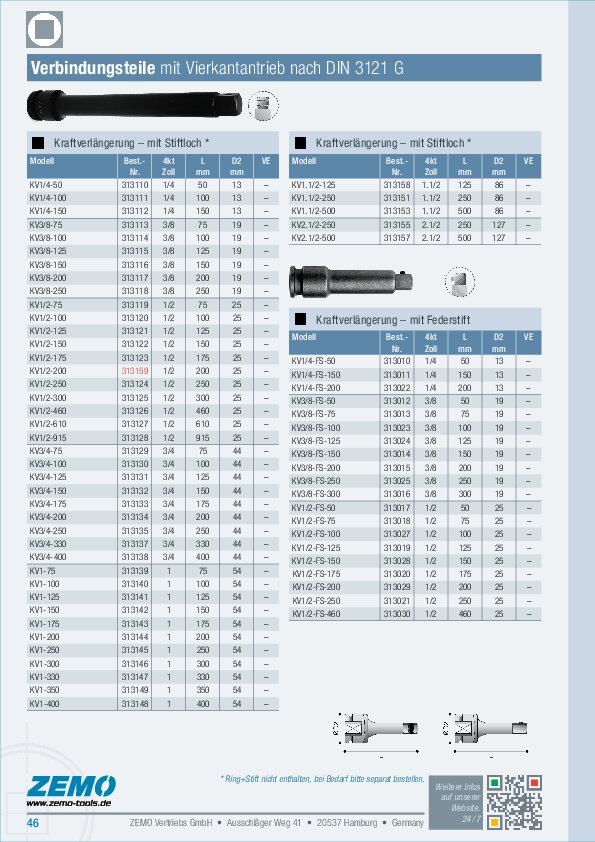

Kraftsteckschlüssel – Verlängerung – mit Stiftloch
Vierkantantrieb/-abtrieb nach DIN 3121 G
Die Kontur des Vierkantantriebs der Action® Kraftsteckwerkzeuge ist in den Ecken nach außen gerundet. Dadurch erhält zum einen die Antriebsspindel des Schraubers eine ausgezeichnete Passung. Zum anderen wird dadurch das Drehmoment nicht nur in den Ecken des Steckwerkzeugs sondern auch an den Flanken übertragen. Dies erhöht sowohl die Lebensdauer des Steckwerkzeugs als auch der Antriebsspindel des Schraubers.
KV – mit Stiftloch
| Modell | Art.-Nr. | 4kt [Zoll] | L [mm] | D2 [mm] | VE [Stk] |
|---|---|---|---|---|---|
| KV1/4-50 | 313110 | 1/4 | 50 | 13 | – |
| KV1/4-100 | 313111 | 1/4 | 100 | 13 | – |
| KV1/4-150 | 313112 | 1/4 | 150 | 13 | – |
| KV3/8-75 | 313113 | 3/8 | 75 | 19 | – |
| KV3/8-100 | 313114 | 3/8 | 100 | 19 | – |
| KV3/8-125 | 313115 | 3/8 | 125 | 19 | – |
| KV3/8-150 | 313116 | 3/8 | 150 | 19 | – |
| KV3/8-200 | 313117 | 3/8 | 200 | 19 | – |
| KV3/8-250 | 313118 | 3/8 | 250 | 19 | – |
| KV1/2-75 | 313119 | 1/2 | 75 | 25 | – |
| KV1/2-100 | 313120 | 1/2 | 100 | 25 | – |
| KV1/2-125 | 313121 | 1/2 | 125 | 25 | – |
| KV1/2-150 | 313122 | 1/2 | 150 | 25 | – |
| KV1/2-175 | 313123 | 1/2 | 175 | 25 | – |
| KV1/2-200 | 313159 | 1/2 | 200 | 25 | – |
| KV1/2-250 | 313124 | 1/2 | 250 | 25 | – |
| KV1/2-300 | 313125 | 1/2 | 300 | 25 | – |
| KV1/2-460 | 313126 | 1/2 | 460 | 25 | – |
| KV1/2-610 | 313127 | 1/2 | 610 | 25 | – |
| KV1/2-915 | 313128 | 1/2 | 915 | 25 | – |
| KV3/4-75 | 313129 | 3/4 | 75 | 44 | – |
| KV3/4-100 | 313130 | 3/4 | 100 | 44 | – |
| KV3/4-125 | 313131 | 3/4 | 125 | 44 | – |
| KV3/4-150 | 313132 | 3/4 | 150 | 44 | – |
| KV3/4-175 | 313133 | 3/4 | 175 | 44 | – |
| KV3/4-200 | 313134 | 3/4 | 200 | 44 | – |
| KV3/4-250 | 313135 | 3/4 | 250 | 44 | – |
| KV3/4-330 | 313137 | 3/4 | 330 | 44 | – |
| KV3/4-400 | 313138 | 3/4 | 400 | 44 | – |
| KV1-75 | 313139 | 1 | 75 | 54 | – |
| KV1-100 | 313140 | 1 | 100 | 54 | – |
| KV1-125 | 313141 | 1 | 125 | 54 | – |
| KV1-150 | 313142 | 1 | 150 | 54 | – |
| KV1-175 | 313143 | 1 | 175 | 54 | – |
| KV1-200 | 313144 | 1 | 200 | 54 | – |
| KV1-250 | 313145 | 1 | 250 | 54 | – |
| KV1-300 | 313146 | 1 | 300 | 54 | – |
| KV1-330 | 313147 | 1 | 330 | 54 | – |
| KV1-350 | 313149 | 1 | 350 | 54 | – |
| KV1-400 | 313148 | 1 | 400 | 54 | – |
| KV1.1/2-125 | 313158 | 1.1/2 | 125 | 86 | – |
| KV1.1/2-175 | 313150 | 1.1/2 | 175 | 86 | – |
| KV1.1/2-250 | 313151 | 1.1/2 | 250 | 86 | – |
| KV1.1/2-500 | 313153 | 1.1/2 | 500 | 86 | – |
| KV2.1/2-250 | 313155 | 2.1/2 | 250 | 127 | – |
| KV2.1/2-500 | 313157 | 2.1/2 | 500 | 127 | – |
Ring+Stift nicht enthalten, bitte ggf. zusätzlich bestellen. Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
