Standard-Federzug/Balancer mit einfacher Bedienbarkeit
Ein Retraktor gehört zu den gängigsten und am einfachsten zu bedienenden Balancern. Das am Retraktor befestigte Werkzeug zieht der/die Benutzende einfach nach unten. Eine innenliegende Feder übt konstanten Zug auf das ins Innere des Gehäuses aufrollbare Kabel aus. Dadurch kehrt das angehängte Gerät sofort in seine Ruhestellung zurück, wenn der Bedienende es loslässt. Insgesamt erhöht dieses nützliche Hilfsmittel die Effizienz und Sicherheit am Arbeitsplatz und verzögert gleichzeitig die Ermüdung der Werkenden.
Ein Ausgleichsfederzug wird in der Regel in Fertigungsstraßen eingesetzt und hält schwere Werkzeuge durch Seilzugkraft in der Schwebe. Dadurch fühlt sich das Werkzeug praktisch schwerelos an und lässt sich leichter und müheloser bedienen, indem das Stützseil entsprechend seiner Bewegung ausgefahren oder eingezogen wird.
Die konische Kabeltrommel stabilisiert das Kabel und die Rückzugskraft des Balancers. Dadurch kann der Benutzer das Werkzeug einfacher positionieren und bedienen, was die Ergonomie verbessert. Langfristige Verletzungen am Fließband durch die wiederholte Bewegung beim Bedienen von Werkzeugen lassen sich durch den Werkzeugbalancer leicht vermeiden.
Verbessert die Arbeitseffizienz der Mitarbeiter am Montageband und verringert die Ermüdung.
Stabilisiert die Position des Werkzeugs und gewährleistet präzises Arbeiten.
Der Balancer verhindert Folgeschäden an Werkzeugen.
Elektrische oder pneumatische Energie ist nicht erforderlich.
Die optimale Leistungsabgabe des Werkzeugs durch die Entlastung per Federzug ist ein besonders wichtiges Argument. So kann die Effizienz am Arbeitsplatz durch den Einsatz von Federzügen gesteigert werden. Lange Lebensdauer, flexibler Einsatz und geringe Kosten, sprechen für sich.
Die 'TIGON' Federzüge sind in Traglastbereiche (kg) unterteilt. Das Gesamtgewicht des Werkzeugs inklusive eventueller Zuleitungen muss innerhalb des vorgegebenen Traglastbereiches liegen, ansonsten verliert der Federzug seine Funktion. Die exakt benötigte Traglasteinstellung kann individuell am Gerät vorgenommen werden.
Anwendungsbeispiele

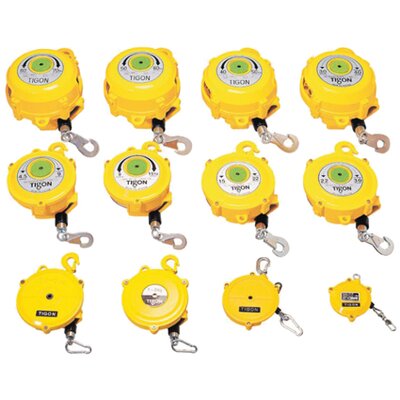

Features Typ TW
Features Typ TW-C
| Modell | Best.-Nr. | Kapazität [kg] | Hub [m] | Gewicht [kg] |
|---|---|---|---|---|
| TW-06R | ◻︎ | 0.2 - 0.6 | 1.5 | 0.3 |
| RW-9001/1 | 360590 | 0.5 - 1.5 | 2 | 0.5 |
| RW-9003/1 | 360591 | 1.0 - 3.0 | 2 | 0.7 |
| RW-9005/1 | 360592 | 2.5 - 5.0 | 2 | 0.9 |
| Modell | Art.-Nr. | Kapazität [kg] | Hub [m] | Gewicht [kg] |
|---|---|---|---|---|
| TW-0 | 360594 | 0.5 - 1.5 | 1.0 | 0.5 |
| TW-3C | 360595-C | 1.0 - 3.0 | 1.7 | 1.4 |
| TW-5C | 360596-C | 2.5 - 5.0 | 1.7 | 1.9 |
| TW-6.5C | 360611-C | 4.0 - 6.5 | 1.7 | 1.9 |
| TW-9C | 360597-C | 4.5 - 9.0 | 1.6 | 3.7 |
| TW-15C | 360598-C | 9.0 - 15 | 1.6 | 4.0 |
| TW-22 | 360599 | 15 - 22 | 1.5 | 7.2 |
| TW-30 | 360600 | 22 - 30 | 1.5 | 7.6 |
| TW-40 | 360601 | 30 - 40 | 1.5 | 9.8 |
| TW-50 | 360602 | 40 - 50 | 1.5 | 10.4 |
| TW-60 | 360603 | 50 - 60 | 1.5 | 11.6 |
| TW-70 | 360604 | 60 - 70 | 1.5 | 12.8 |
| TW-90 | 360608 | 70 - 90 | 2.1 | 27 |
| TW-105 | 360609 | 85 - 105 | 2.1 | 29 |
| TW-120 | 360610 | 100 - 120 | 2.1 | 30 |
| Modell | Art.-Nr. | Kapazität [kg] | Hub [m] | Gewicht [kg] |
|---|---|---|---|---|
| ETP-14 | ◻︎ | 120 - 140 | 1.2 | 24.1 |
| ETP-15 | ◻︎ | 140 - 170 | 1.2 | 28.7 |
| ETP-16 | ◻︎ | 170 - 200 | 1.2 | 29.7 |
Ein Federzug sollte so ausgewählt werden, dass er mindestens das Gewicht des angehängten Objektes inklusive aller Zubehörteile tragen kann. Ist das anzuhängende Gesamtgewicht an der Obergrenze der Tragfähigkeit des Federzuges, sollte man das nächstgrößere Modell wählen. Dadurch verlängert sich die Lebensdauer der Feder.
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
