Industriewerkzeuge
Drehmomentsysteme

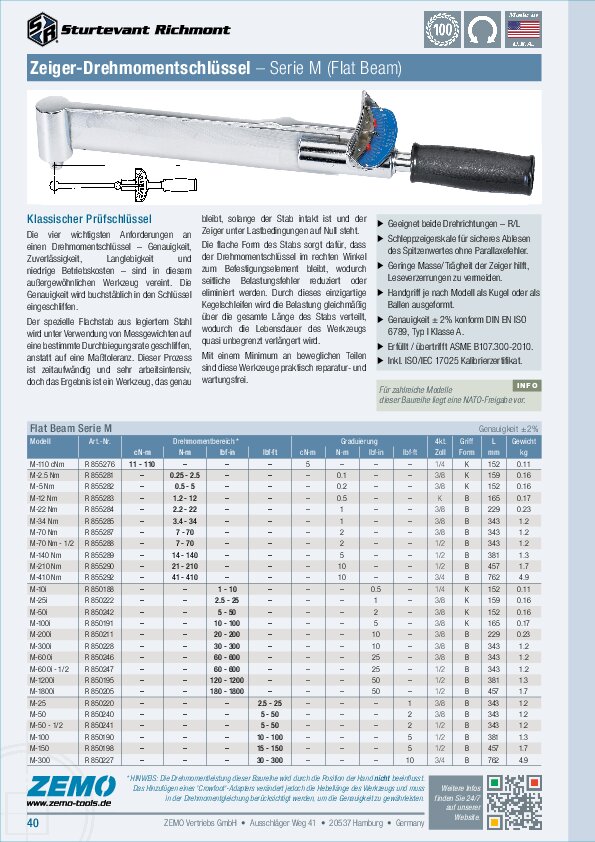

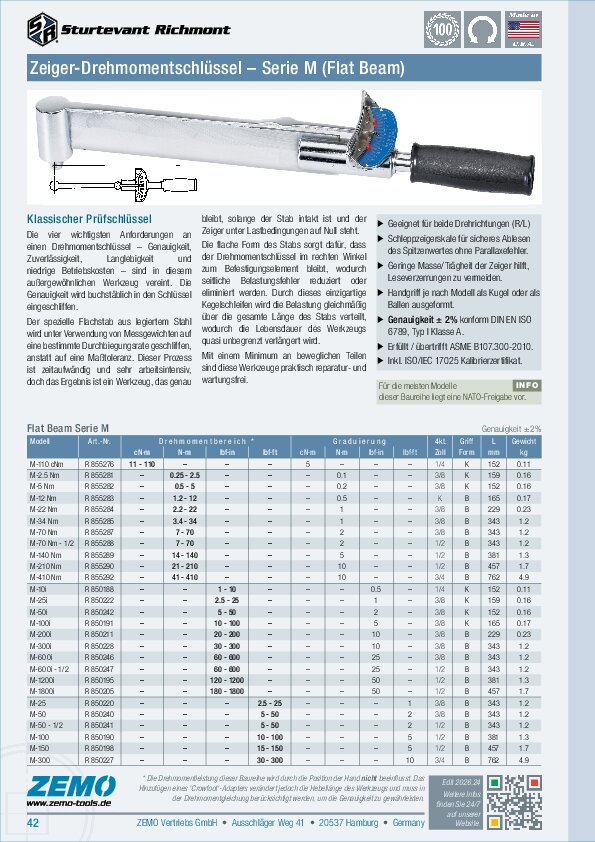

Sturtevant Richmont M Drehmomentschlüssel

Kapazität 110 cN·m // 25 / 50 / 100 / 300 ft.lb

Direktanzeigender Drehmomentschlüssel mit Schleppzeiger-Skale



P. A. Sturtevant's 'Flat Beam' Drehmomentschlüssel ist seit seiner Erfindung im Jahre 1924 nach wie vor einer der langlebigsten und genauesten Biegestabschlüssel auf dem Markt. Dieser Klassiker unter den Prüfschlüsseln wird von 85% der industriellen Benutzer verwendet und wird generell für Servicearbeit empfohlen. Kein anderer Drehmomentschlüssel ist so schnell und genau im Gebrauch wie dieser Typ!



Das extrem langlebige Flachstab-Material in jahrzehntelang bewährter Konstruktion ist aus ausgesuchten legierten Stählen gefertigt, elektrisch wärmebehandelt und vollverchromt.



Dies ist der Qualitätsschlüssel für Labor und Inspektion, um Drehmomente zu prüfen. Zum Nachziehen von Verbindungen, die mit einem hochtourigen Schrauber vorgezogen wurden. Zum Einsatz bei hochgenauen Drehmomentvorgaben. Besonders geeignet für Bruchtestversuche.



Der patentierte Kunststoff-Handgriff ist um einen Mittelstift schwenkbar, wodurch eine gleichbleibende Krafthebellänge (L) und Messgenauigkeit gewährleistet wird. Die Schleppzeiger auf der Skale ermöglichen nachträgliches Ablesen – so werden Parallaxefehler vermieden.



Leistungsmerkmale



  • Übertrifft ASME B107.14M sowie EN ISO 6789
  • Anzeigegenauigkeit ± 2% (innerhalb 20-100% der Kapazität)
  • Geeignet für Messungen in beiden Drehrichtungen – rechts/links
  • Patentierte Griffkonstruktion unterbindet Haltepositionsfehler
  • Schleppzeigerskale für sicheres Ablesen ohne Parallaxefehler
  • Handgriff je nach Modell als Kugelgriff oder als Ballengriff ausgeformt
  • Starrer Vierkantabtrieb



Lieferumfang



  • Drehmomentschlüssel M
  • Bedienungshinweise (engl.)
  • Rückführbares Werkskalibrierzertifikat (ISO/IEC 17025)






NATO/BW Freigabe (NSN/VN)



  • #850188 = 5120-01-394-4267
  • #850190 = 5120-01-394-4245
  • #850191 = 5120-01-394-4235
  • #850195 = 5120-01-394-4240
  • #850198 = 5120-01-394-4247, 5120-00-247-2540
  • #850202 = 5120-01-394-4268
  • #850205 = 5120-01-394-4241
  • #850209 = 5120-01-394-4290
  • #850211 = 5120-01-394-4236
  • #850214 = 5120-01-394-4272
  • #850220 = 5120-01-394-4243
  • #850222 = 5120-01-394-4269
  • #850227 = 5120-01-394-4288
  • #850228 = 5120-01-394-4237
  • #850233 = 5120-01-394-4260
  • #850234 = 5120-01-394-4233
  • #850238 = 5120-01-394-4266
  • #850240 = 5120-01-394-4242, 5120-00-541-3001
  • #850241 = 5120-01-394-4244
  • #850242 = 5120-01-394-4234
  • #850246 = 5120-01-394-4238, 5120-00-542-5681
  • #850247 = 5120-01-394-4239, 5120-00-221-7947
  • #850254 = 5120-01-394-426
Serie M – S.I.
Modell Art.-Nr. Drehmoment [cN·m] Drehmoment [N·m] Graduierung 4kt [Zoll] Griff Gewicht [kg]
M-110 cNm R 855276 22 - 110 5 1/4 B 0.11
M-2.5 Nm R 855281 0.2 - 2.5 0.1 3/8 B 0.16
M-5 Nm R 855282 0.5 - 5 0.2 3/8 B 0.16
M-12 Nm R 855283 1.2 - 12 0.5 3/8 B 0.17
M-22 Nm R 855284 2.2 - 22 1 3/8 H 0.23
M-34 Nm R 855285 3.4 - 34 1 3/8 H 1.25
M-70 Nm R 855287 7 - 70 2 3/8 H 1.25
M-70 Nm R 855288 7 - 70 2 1/2 H 1.25
M-140 Nm R 855289 14 - 140 5 1/2 H 1.33
M-210 Nm R 855290 21 - 210 10 1/2 H 1.70
M-410 Nm R 855292 41 - 410 10 1/2 H 4.88
Serie M – Inch-Unzen
Modell Art.-Nr. Drehmoment [ozf·in] Graduierung 4kt [Zoll] Griff Gewicht [kg]
M-32 IO R 850233 3.2 - 32 2 1/4 B 0.10
M-80 IO R 850254 8 - 80 5 1/4 B 0.11
M-160 IO R 850202 16 - 160 10 1/4 B 0.11
Serie M – Inch-Pound
Modell Art.-Nr. Drehmoment [lbf·in] Graduierung 4kt [Zoll] Griff Gewicht [kg]
M-10i R 850188 1 - 10 0.5 1/4 B 0.11
M-25i R 850222 2.5 - 25 1 3/8 B 0.16
M-50i R 850242 5 - 50 2 3/8 B 0.16
M-100i R 850191 10 - 100 5 3/8 B 0.17
M-200i R 850211 20 - 200 10 3/8 H 0.23
M-300i R 850228 30 - 300 10 3/8 H 1.25
M-600i R 850246 60 - 600 25 3/8 H 1.25
M-600i R 850247 60 - 600 25 1/2 H 1.25
M-1200i R 850195 120 - 1200 50 1/2 H 1.33
M-1800i R 850205 180 - 1800 50 1/2 H 1.70
Serie M – Foot-Pound
Modell Art.-Nr. Drehmoment [lbf·ft] Graduierung 4kt [Zoll] Griff Gewicht [lb]
M-25 R 850220 5 - 25 1 3/8 H 2 3/4
M-50 R 850240 10 - 50 2 3/8 H 2 3/4
M-50 R 850241 10 - 50 2 1/2 H 2 3/4
M-100 R 850190 20 - 100 5 1/2 H 2 3/4
M-300 R 850227 60 - 300 10 3/4 H 10 3/4

Grifform "B" = Kugel (Ball), Grifform "H" = Handballen.

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
