Industriewerkzeuge
Drehmomentsysteme

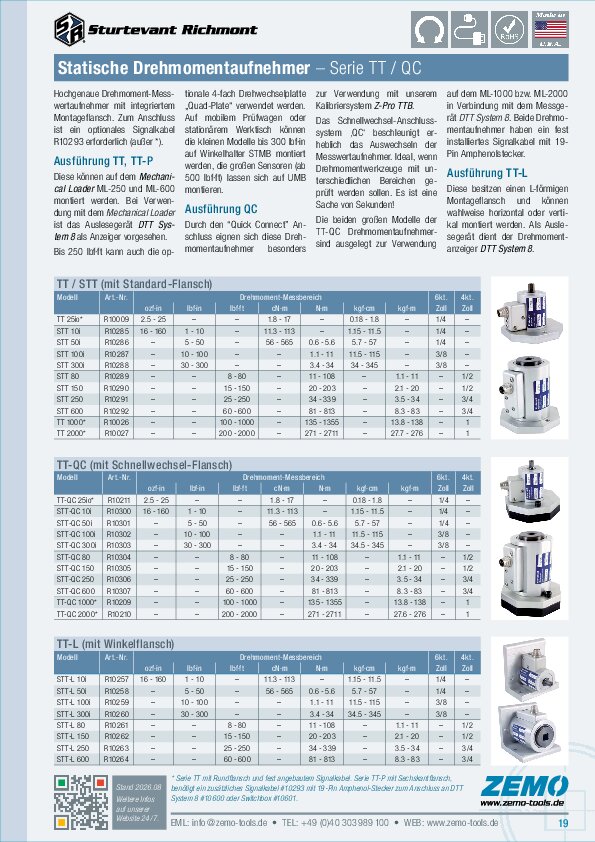

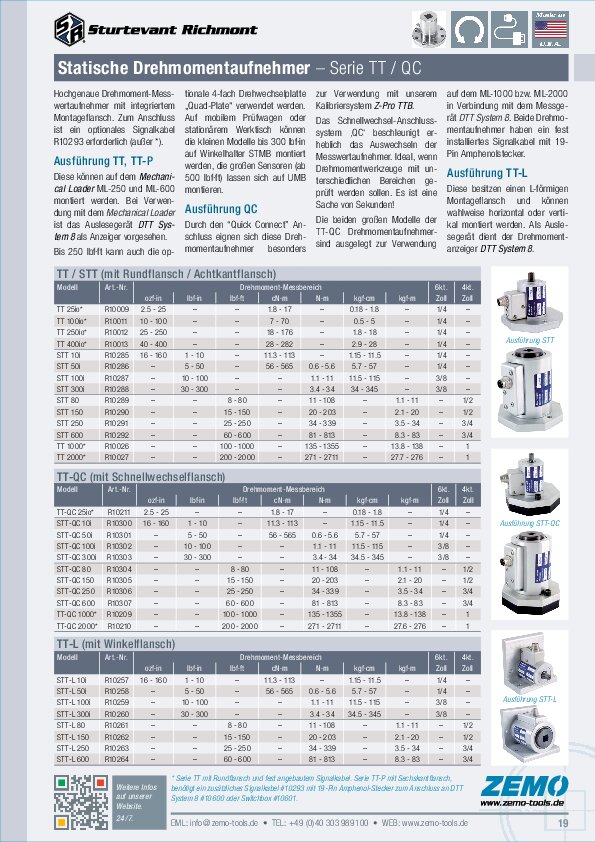

Sturtevant Richmont TT Drehmomentaufnehmer

Kapazität 18 / 70 / 170 / 280 cNm // 1.1 / 5.6 / 11 / 34 / 100 / 200 / 340 / 800 / 1355 / 2700 Nm

Statischer Drehmoment-Messwertaufnehmer mit Standard-Montageflansch



Hochgenaue SR Drehmomentsensoren mit integriertem Montageflansch. Als Auslesegerät dient das SR Drehmoment-Anzeigesystem DTT System 8.



Um die Meßgenauigkeit der TT-Drehmomentaufnehmer optimal auszunutzen, sollten diese mit einem Mechanical Loader verwendet werden, auf dem ML-250 auch unter Verwendung der optionalen 4-fach Drehwechselplatte "Quad-Plate".



Die kleinen Modelle bis 400 ozf·in können mittels optionalem Winkelhalter STMB oder UMB auf einem Werktisch oder Prüfwagen montiert werden. Die großen Sensoren (ab 500 lbf·ft) lassen sich auf Montagewinkel UMB montieren.



Features



  • Integrierter Montageflansch.
  • Verwendbar mit Drehmoment-Lastgerät ML-250 und ML-600.
  • Bis 250 ft.lb verwendbar mit Quad Plate auf ML-250.
  • Benötigt Signalkabel R10293 (außer TT-25IO, TT-1000 und TT-2000).
  • Bis 400 in.oz montierbar auf Winkelhalter STMB oder UMB.
  • Ab 500 ft.lb montierbar auf Winkelhalter UMB.






Optionen / Zubehör / Ersatzteile



  • R10293 = Signalkabel 1,2 m *
  • R10153 = Einfach-Montagewinkel UMB (ab 500 ft.lb)
  • R10154 = Dreifach-Montagewinkel STMB (bis 400 in.oz)
  • R10601 = Switchbox 4-Weg
  • R870776 = Vierkant-Adapter 1/4"f x 3/8"m
  • R870777 = Vierkant-Adapter 3/8"f x 1/2"m
  • R870778 = Vierkant-Adapter 1/2"f x 3/4"m
  • R870779 = Vierkant-Adapter 3/4"f x 1/1"m
Serie TT (mit Rundflansch)
Modell Art.-Nr. Drehmoment [ozf·in] Drehmoment [lbf·in] Drehmoment [lbf·ft] Drehmoment [cN·m] Drehmoment [N·m] 6kt [Zoll] 4kt [Zoll]
TT 25iO * R 10009 2.5 - 25 1.7 - 17 1/4
TT 100iO * R 10011 10 - 100 7 - 70 1/4
TT 250iO * R 10012 25 - 250 18 - 176 1/4
TT 400iO * R 10013 40 - 400 2.5 - 25 28 - 282 1/4
TT 100i * R 10015 160 - 1600 10 - 100 113 - 1130 1.1 - 11 1/4
TT-1000 * R 10026 1200 - 12000 100 - 1000 135 - 1355 1
TT-2000 * R 10027 2400 - 24000 200 - 2000 271 - 2711 1
Serie STT (mit Achtkantflansch)
Modell Art.-Nr. Drehmoment [ozf·in] Drehmoment [lbf·in] Drehmoment [lbf·ft] Drehmoment [cN·m] Drehmoment [N·m] 6kt [Zoll] 4kt [Zoll]
STT 10i R 10285 16 - 160 1 - 10 11 - 113 0.1 - 1.1 1/4
STT 50i R 10286 80 - 800 5 - 50 56 - 565 0.6 - 5.6 1/4
STT 100i R 10287 160 - 1600 10 - 100 113 - 1130 1.1 - 11 3/8
STT 300i R 10288 480 - 4800 30 - 300 339 - 3390 3.4 - 34 3/8
STT 80 R 10289 96 - 960 8 - 80 11 - 108 1/2
STT 150 R 10290 180 - 1800 15 - 150 20 - 203 1/2
STT 250 R 10291 300 - 3000 25 - 250 34 - 339 3/4
STT 600 R 10292 720 - 7200 60 - 600 81 - 813 3/4

* Serie TT mit Rundflansch und Signalkabel; Serie STT mit Achtkantflansch benötigt zusätzliches Signalkabel #10293.



In der Tabelle angegeben ist die vom Hersteller angegebene Spezifikation. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.



Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
