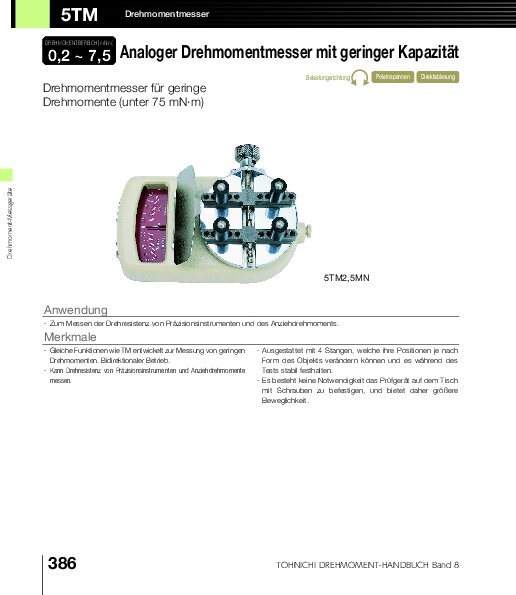

Tohnichi 5TM Drehmoment-Messgerät

Kapazitäten 1 / 1.5 / 2.5 / 5 / 7.5 mNm

Analoges Drehmoment-Messgerät für drehbare Objekte, Schraubverschlüsse u.ä.

Dieses Torque Meter ist geeignet zum Überprüfen des Anzugsmoments von Flaschenverschlüssen, Drehkappen oder Behälterdeckeln, aber auch für Anlaufmoment, Federkraft oder Verwindungstest, usw.

Das TM Prüfgerät ist mit 4 Objekthaltern ausgestattet, welche je nach Form des Objekts in der Position angepasst werden können und es während des Prüfvorgangs fest einspannen.

Da keine Notwendigkeit besteht, das Prüfgerät auf dem Tisch zu verschrauben, unterstützt es mobilen Einsatz. Mit dem optional erhältlichen Kalibriersatz kann das Prüfgerät bei Bedarf vor Ort vom Betreiber selbst kalibriert werden.

Leistungsmerkmale

Messung in beiden Drehrichtungen (rechts/links)
Messgenauigkeit ± 2%
Klemmvorrichtung mit 4 positionierbaren Objekthaltern
Große Skale für leichtes Ablesen
Ergonomisches Design und benutzerfreundliche Farbgestaltung

Standard-Lieferumfang

Prüfgerät 5TM
Objekt-Klemmhalter
Original-Bedienungsanleitung (jap./engl.)
Werkskalibrierzertifikat

5TM – SI-Modell (mNm)

Modell	Art.-Nr.	Drehmoment [mN·m]	Graduierung	Klemm Ø [mm]	Gewicht [kg]
5TM1MN	T251201	0.2 - 1.0	0.05	6 - 58	0.3
5TM1.5MN	T251204	0.3 - 1.5	0.05	6 - 58	0.3
5TM2.5MN	T251207	0.5 - 2.5	0.1	6 - 58	0.3
5TM5MN	T251210	1.0 - 5.0	0.2	6 - 58	0.3
5TM7.5MN	T251213	1.5 - 7.5	0.2	6 - 58	0.3

5TM – Metrisch

Modell	Art.-Nr.	Drehmoment [gf·cm]	Graduierung	Klemm ØD [mm]	Gewicht [kg]
5-OT10	T251202	2 - 10	0.5	6 - 58	0.3
5-OT15	T251205	2 - 15	0.5	6 - 58	0.3
5-OT25	T251208	5 - 25	1	6 - 58	0.3
5-OT50	T251211	10 - 50	2	6 - 58	0.3
5-OT75	T251214	10 - 75	2	6 - 58	0.3

5TM – Imperial

Modell	Art.-Nr.	Drehmoment [ozf·in]	Graduierung	Klemm ØD [mm]	Gewicht [kg]
5TM0.15Z	T251203	0.02 - 0.15	0.005	6 - 58	0.3
5TM0.2Z	T251206	0.04 - 0.2	0.01	6 - 58	0.3
5TM0.35Z	T251209	0.05 - 0.35	0.01	6 - 58	0.3
5TM0.7Z	T251212	0.3 - 0.7	0.02	6 - 58	0.3
5TM1Z	T251215	0.2 - 1.0	0.05	6 - 58	0.3

HINWEIS: Ohne Schleppzeiger. Serie 5TM wird auf Bestellung gefertigt – weder Umtausch noch Stornierung akzeptiert.

In der Tabelle angegeben ist die vom Hersteller angegebene Spezifikation. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
