Tohnichi CTA2-G Drehwinkel-Drehmomentschlüssel

Kapazität 50 / 100 / 200 / 360 / 500 / 850 Nm

Digitaler Winkel-Drehmomentschlüssel mit Funktionen zur Einstellung des Anzugsmoments und des Winkels für den Einsatz in der Produktion. Beim Überschreiten des Anzugsdrehmoments werden die Werte im Display in Winkelwerte umgewandelt. Bei Erreichen des eingestellten Winkels ertönt der Summer und die LED leuchtet auf, um die Fertigstellung zu signalisieren.

Anwendungen

Zum Anziehen des Drehwinkels.

Features

Anwendbar für den winkelgesteuerten Schraubenanzug in der Kleinserienfertigung für Wartung und Kundendienst oder zur Unterstützung von winkelgesteuerten Drehschraubern ('Nutrunner').
Konzipiert für Winkelanzug in Folge bei flanschförmiger Schraubenanordnung (z.B. Zylinderkopf).
Inklusive Software für die Datenverwaltung über PC.
Die austauschbaren Köpfe von Tohnichi können verwendet werden.
Entspricht den Kalibrierungsverfahren nach ISO 6789 Typ I Klasse C.
Anwendbar für den internationalen Einsatz einschließlich des EU-Raums.

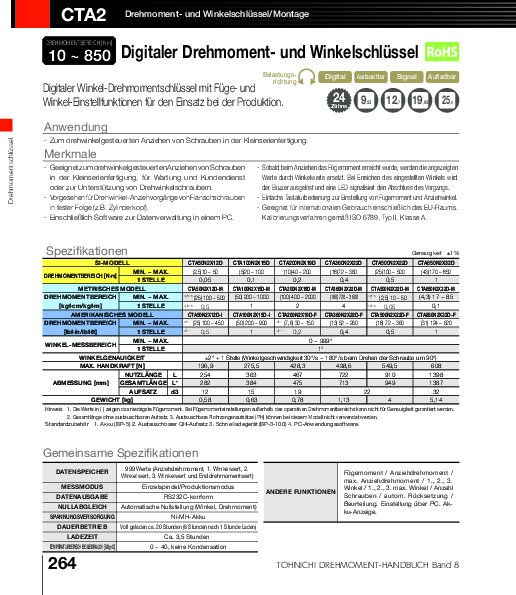

Spezifikationen

Drehmoment-Genauigkeit: ± 1% i.v.
Winkelgenauigkeit: ± 2° + 1 Stelle (Winkelgeschwindigkeit 30°/s ... 180°/s bei Drehung der Schraube um 90°)
Messmodus: Einzelspindel / Produktion
Datenspeicher: 999 Daten (Anzugsmoment, 1. Winkelwert, 2. Winkelwert, 3. Winkelwert und Enddrehmomentwert)
Datenausgabe: RS232C konform
Stromversorgung: NiMH Akku
Nutzungsdauer: ca. 20 Std. bei voller Ladung (8 Std. bei 1 Std. Aufladen)
Aufladezeit: ca. 3,5 Std.
Betriebstemperatur: 0-40℃ unter 85％ RH (keine Kondensation)

Lieferumfang

Drehmomentschlüssel CTA2
Bedienungsanleitung
Rückführbares Kalibrierungszertifikat (JCSS/ISO)
Ratschenaufsatz QH
Akku-Pack #BP-5 (NiMH)
Schnell-Ladegerät #BC-3-G
PC-Anwendungssoftware
USB-Kabel #584

Optionen / Zubehör / Ersatz

Akku-Pack #BP-5
Schnell-Ladegerät #BC-3-G
Protokolldrucker #EPP16M3
Druckerkabel 9-polig D-Sub #575
Ratschenkopf-Schutzabdeckung (Sonstiges)
Es sind auch Versionen mit Bluetooth® erhältlich. Fügen Sie BT zum Modellnamen hinzu: CTA2-G-BT. Ermöglicht die drahtlose Übertragung der erfassten Daten. Bitte kontaktieren Sie uns für weitere Details.

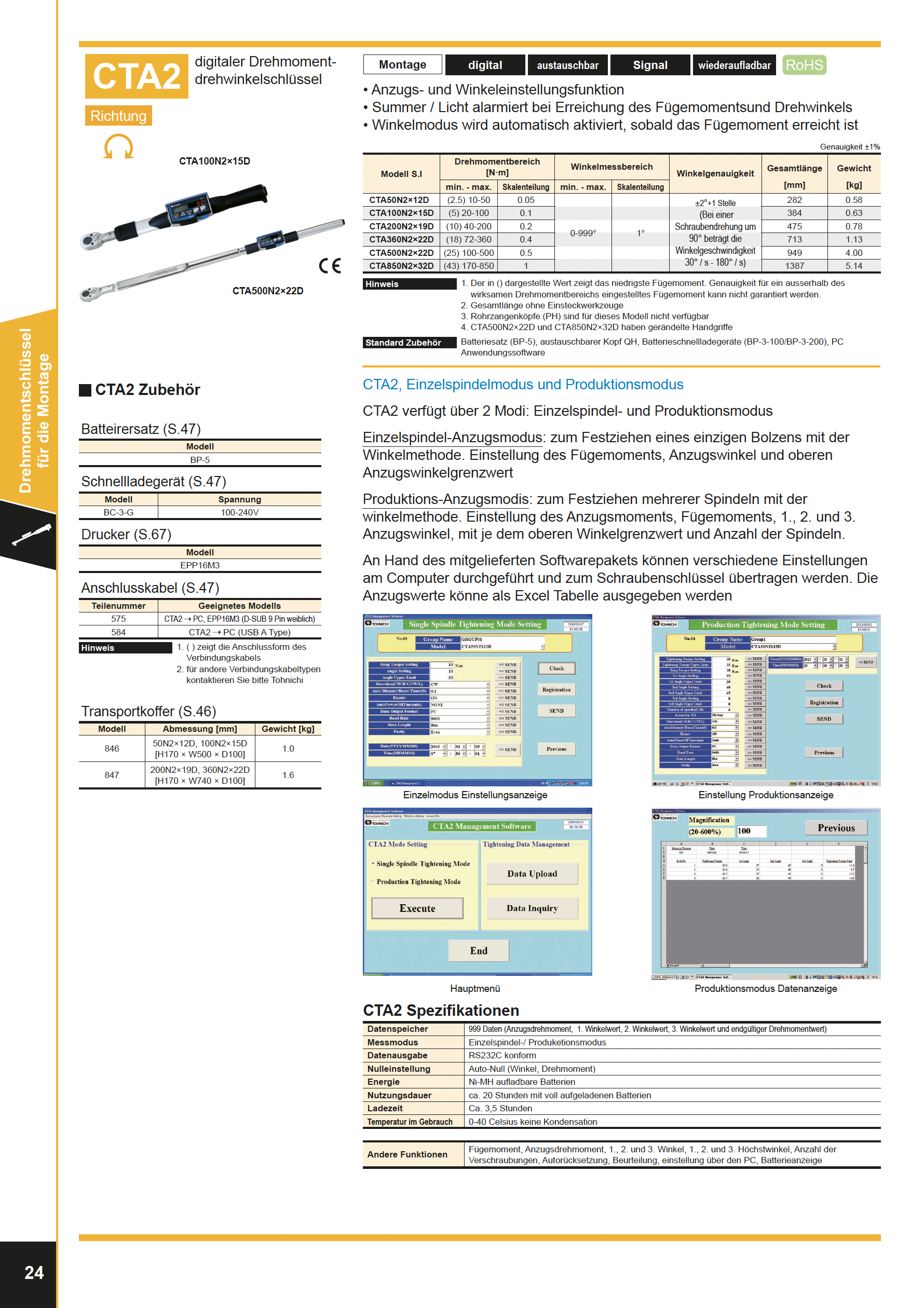

Serie CTA2-G

Modell	Art.-Nr.	Drehmoment [N·m]	Drehmoment [lbf·in]	Drehmoment [lbf·ft]	Länge [mm] *	Gewicht [kg] *	Griff *

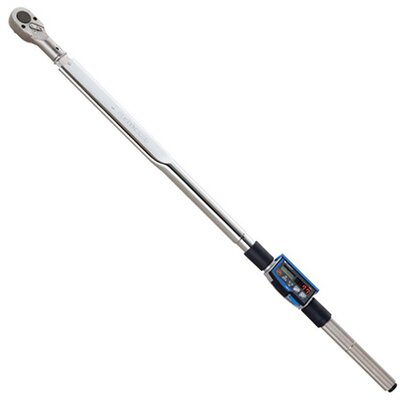

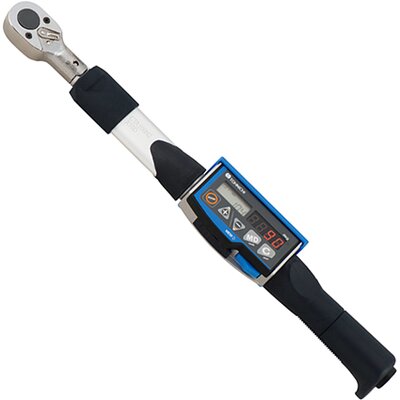

CTA50N2×12D-G	T212550	10 - 50	100 - 450	7.5 - 36.5	282	0.58	Resin
CTA100N2×15D-G	T212553	20 - 100	200 - 900	15 - 75	384	0.63	Resin
CTA200N2×19D-G	T212556	40 - 200	350 - 1750	30 - 150	475	0.78	Resin

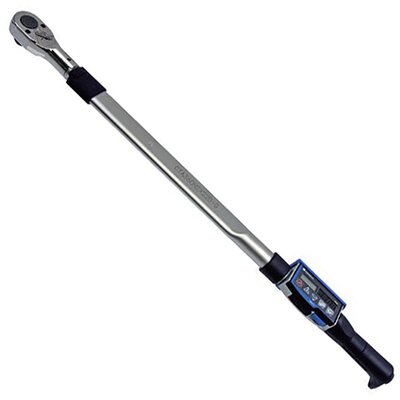

CTA360N2×22D-G	T212559	72 - 360	640 - 3150	52 - 260	713	1.13	Resin
CTA500N2×22D-G	T212562	100 - 500	880 - 4400	72 - 360	949	4.00	MH
CTA850N2×32D-G	T212565	170 - 850	–	124 - 620	1387	5.14	MH

* Länge/Gewicht ohne auswechselbaren Kopf. Resin = Kunststoffgriff, MH = Metall-Handgriff.

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Alle technischen Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten.
