Tohnichi ST3-G Drehmoment-Prüfgerät

Spintork® Rotierender Drehmomentmesser mit Drehwinkelerfassung

Das weltweit kompakteste wiederaufladbare rotierende Drehmomentmessgerät. Ideal für die routinemäßige Überprüfung des Drehmoments von Schraubern. Die Überprüfung des Drehmoments von Drehschraubern (Routinekontrolle) kann die Produktion von unzureichend angezogenen Teilen verhindern. Inline-Messung des Schraubers ist möglich.

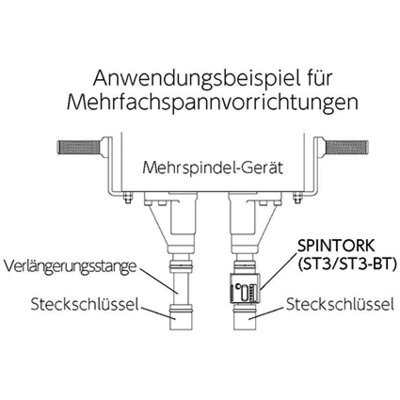

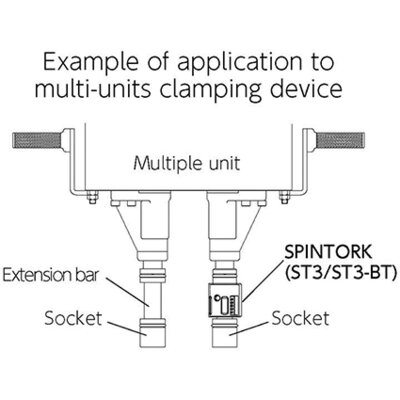

Ermöglicht es dem Benutzer, Drehmomentprüfungen (Routinekontrollen) an Mehrspindel-Schraubmaschinen durchzuführen, während er gleichzeitig weiter schraubt. Durch Einsatz des optionalen Verlängerungsadapters, der die gleiche Länge wie der ST3 hat, an Spindeln, die nicht mit Spintork® ausgestattet sind, kann das Drehmoment leicht überprüft werden, ohne den Schrauber von der Mehrspindel-Schraubmaschine abzunehmen. Dies reduziert die Arbeitsschritte im Qualitätsprüfungsprozess.

Der ST3-G ist mit einem Winkelsensor ausgestattet. Wenn das Anziehen mit einem am ST3-G angebrachten Handschrauber erfolgt, können Drehmoment- und Winkelprüfung gleichzeitig mit dem Anziehen durchgeführt werden. (Hinweis: Winkelmessungen sind Messungen von eingestellten Anzugsdrehmomentwerten).

Features

• Prüft Drehmoment und Winkel des Schraubers bei Mehrspindel-Schraubmaschinen.
• Die ST3-G-BT-Serie ist besonders nützlich für die Überprüfung des Drehmoments und des Drehwinkels beim Anziehen eines Werkstücks aus Kunststoff.
• Wird häufig als Messgerät (Standardzubehör) für Mehrspindelschrauber eingesetzt.
• Prüft das Drehmoment und den Winkel von Winkelschraubern und Handschraubern.

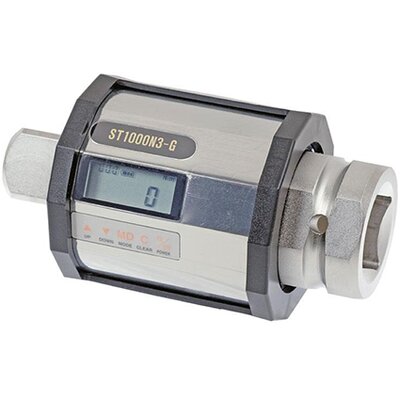

• Das Modell ST1000N3-G ist ideal für die Drehmomentkontrolle (tägliche Kontrolle) der Drehmomentschlüssel der Serie TW2, die zum Anziehen der Radmuttern großer Fahrzeuge verwendet werden, und das Modell DQLE1000N2.
• Kann sowohl kabelgebundene als auch drahtlose (Bluetooth®) Anzugsdaten verwalten. Wenn das Modell mit Bluetooth® ausgestattet ist, kann die Drehmomentkontrolle kabellos erfolgen, was die Arbeitsfähigkeit verbessert.

Wenn das mitgelieferte USB-Verbindungskabel an einen PC angeschlossen wird, können Anzugsmoment- und Winkeldaten, die durch Messungen mit einem ST3-G SpinTork Drehmomentmessgerät ermittelt wurden, mit ExRcv für ST3 im Excel-Format analysiert und kontrolliert werden. (ExRcv für ST3 ist beim Kauf kostenlos und kann auf Anfrage heruntergeladen werden).

Optional mit Bluetooth

Mit der mit Bluetooth® ausgestatteten Modellversion ST3-G-BT ist es möglich, Schrauber inline zu prüfen und Drehmomentkontrollen kabellos zu erfassen.

Das ST3-G-BT kann zur Erstellung von Drehmoment- und Winkeldiagrammen verwendet werden. Mit einem mit Bluetooth® ausgestatteten ST3-BT können Drehmoment und Winkel kontinuierlich gemessen und aufgezeichnet werden, und die Anzugsdaten werden drahtlos an einen PC übertragen. Nachdem ExRcv für ST3 die Daten in einer Excel-Datei gesammelt hat, können Diagramme erstellt werden, die die Werte für Anzugsdrehmoment und -winkel anzeigen.

(Hinweis: Wenn es sich beim ST3 nicht um die Version -BT handelt, werden nur die Winkeldaten zum Zeitpunkt der Aufzeichnung und das maximale Drehmoment gespeichert, und es können keine Grafiken erstellt werden).

Standard-Lieferumfang

• Spintork®
• Akku-Schnellladegerät BC-4-2
• Netzstecker-Adapter
• USB-Anschlusskabel #384 (nicht bei den Modellen -BT)
• Aufbewahrungsbehältnis
• Original-Bedienungsanleitung (jap./engl.)
  PLUS: deutsche Übersetzung (i.V.)
• Rückführbares Werkskalibrierzertifikat (JCSS/ISO)

Hinweise

• Die Spintork® ST3-Serie kann nicht mit Schlagschraubern verwendet werden. (Eine Beschädigung der elektronischen Teile kann zu Geräteausfällen und Ungenauigkeiten führen).
• ST3-G-BT entspricht den Telekommunikationsstandards in Japan, den USA, Kanada, der EU, Thailand, Mexiko, Vietnam, Brasilien, Taiwan, China, Singapur, Südkorea, Russland und Malaysia (Informationsstand Sept 2019).
• Bluetooth® ist eine eingetragene Marke der Firma Bluetooth SIG, Inc.
• Excel® ist eine eingetragene Marke der Firma Microsoft Corporation.

Weitere Informationen folgen in Kürze. Bleiben Sie dran...
